Transistor adalah salah satu komponen elektronik yang paling penting dalam dunia elektronik modern. Ditemukan oleh John Bardeen, Walter Brattain, dan William Shockley pada tahun 1947, transistor telah merevolusi teknologi elektronik, memungkinkan miniaturisasi perangkat dan pengembangan komputer modern. Namun, memahami bagaimana cara mengukur transistor bisa menjadi tugas yang cukup menantang, terutama bagi pemula. Dalam artikel ini, kita akan membahas langkah-langkah dan metode untuk mengukur transistor dengan benar.
Apa Itu Transistor?
Transistor adalah komponen semikonduktor yang digunakan untuk memperkuat atau mengalihkan sinyal elektronik. Ada dua jenis transistor yang paling umum:
- Transistor Bipolar Junction Transistor (BJT): Dibagi menjadi dua jenis, yaitu NPN dan PNP.
- Transistor Field Effect Transistor (FET): Contohnya adalah MOSFET dan JFET.
Setiap jenis transistor memiliki konfigurasi terminal yang berbeda, seperti Emitter (E), Base (B), dan Collector (C) untuk BJT, serta Gate (G), Drain (D), dan Source (S) untuk FET.
Mengapa Penting Mengukur Transistor?
Mengukur transistor penting untuk memastikan bahwa transistor berfungsi dengan baik sebelum digunakan dalam rangkaian. Pengukuran ini dapat membantu Anda mendeteksi kerusakan, seperti hubung singkat atau putusnya jalur pada transistor. Selain itu, pengukuran juga berguna untuk menentukan parameter seperti gain, resistansi, dan tegangan breakdown.
Baca juga: Cara Menentukan Kaki Transistor tanpa Multimeter
Alat yang Dibutuhkan untuk Mengukur Transistor
Sebelum mulai, siapkan beberapa alat berikut:
- Multimeter Digital atau Analog: Alat ini sangat penting untuk mengukur tegangan, resistansi, atau arus pada terminal transistor.
- Transistor Tester: Perangkat khusus untuk menguji transistor.
- Breadboard dan Kabel Jumper: Berguna untuk pengujian lebih lanjut dalam rangkaian.
- Power Supply: Untuk menguji transistor di bawah kondisi beban tertentu.
Baca juga: Cara Mengetahui Kaki Komponen Elektronika Transistor: Panduan Lengkap

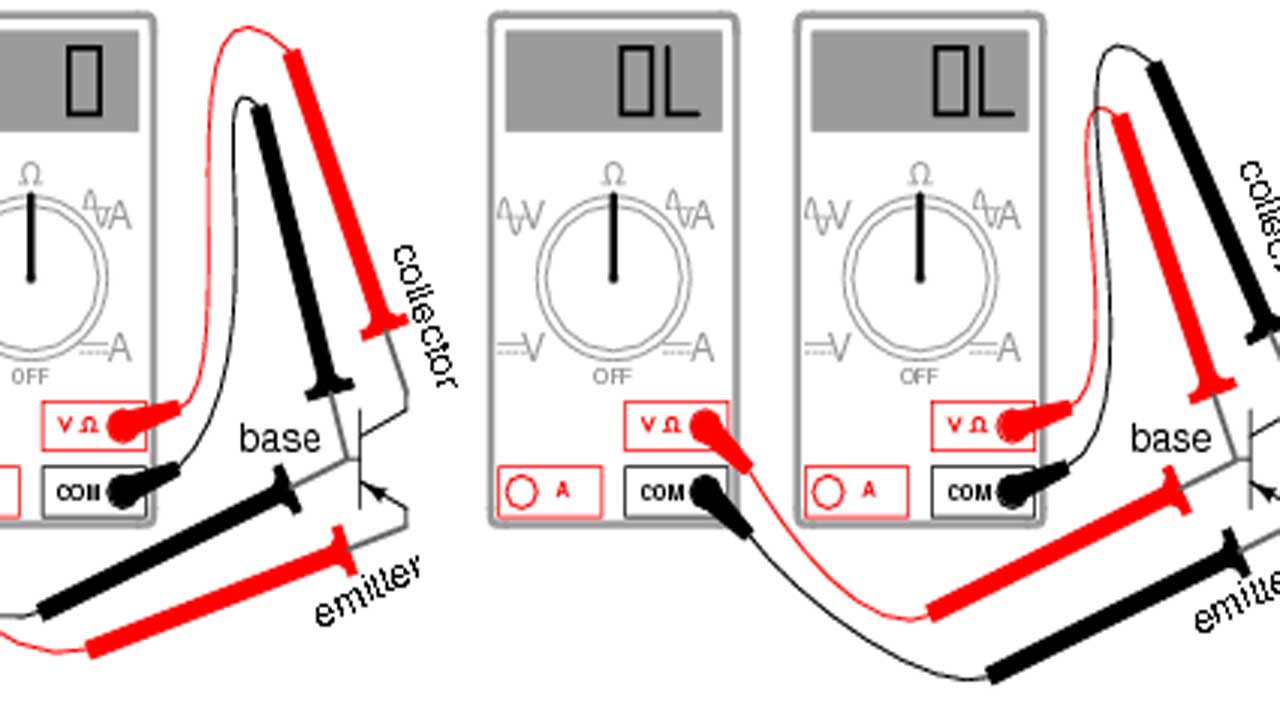

Cara Mengukur Transistor dengan Multimeter
Berikut adalah langkah-langkah untuk mengukur transistor menggunakan multimeter:
1. Mengidentifikasi Jenis Transistor
Sebelum memulai, pastikan Anda mengetahui jenis transistor yang akan diukur, apakah itu NPN atau PNP untuk BJT, atau MOSFET untuk FET. Informasi ini biasanya tercetak pada badan transistor atau dapat ditemukan dalam datasheet.
2. Mengatur Multimeter
- Setel multimeter ke mode Dioda atau Ohm.
- Jika menggunakan mode dioda, multimeter akan mengukur tegangan maju dari sambungan semikonduktor.
3. Mengukur Transistor BJT
Langkah untuk NPN:
- Tempelkan probe positif (merah) ke terminal Base (B).
- Tempelkan probe negatif (hitam) ke terminal Collector (C), lalu ke Emitter (E).
- Multimeter harus menunjukkan nilai resistansi rendah (atau tegangan maju sekitar 0.6V untuk silikon).
Langkah untuk PNP:
- Tempelkan probe negatif (hitam) ke terminal Base (B).
- Tempelkan probe positif (merah) ke terminal Collector (C), lalu ke Emitter (E).
- Multimeter harus menunjukkan nilai resistansi rendah.
Catatan:
- Jika multimeter menunjukkan nilai resistansi tinggi di semua pengukuran, transistor mungkin rusak atau jalur terputus.
- Jika resistansi sangat rendah (mendekati nol), itu menunjukkan hubung singkat di dalam transistor.
4. Mengukur Transistor MOSFET
Untuk mengukur MOSFET, ikuti langkah berikut:
Langkah untuk N-Channel MOSFET:
- Hubungkan probe positif ke Gate (G) dan probe negatif ke Source (S) untuk mengosongkan muatan gate.
- Tempelkan probe positif ke Drain (D) dan probe negatif ke Source (S).
- Tidak ada arus yang harus mengalir jika gate tidak diberi tegangan.
Langkah untuk P-Channel MOSFET:
- Prosedurnya sama seperti N-Channel, tetapi polaritas probe dibalik.
5. Menggunakan Transistor Tester
Transistor tester adalah alat khusus yang dirancang untuk menguji transistor secara otomatis. Anda cukup meletakkan kaki transistor ke soket yang sesuai, dan alat ini akan memberi tahu Anda informasi seperti jenis transistor, hFE (gain arus), dan kondisi transistor (baik atau rusak).
Tips Mengukur Transistor dengan Benar
- Pastikan Kaki Transistor Tidak Terhubung pada Rangkaian: Lepaskan transistor dari rangkaian sebelum mengukurnya untuk menghindari pembacaan yang salah.
- Gunakan Datasheet: Selalu periksa datasheet transistor untuk mengetahui konfigurasi pin dan spesifikasi.
- Hati-Hati dengan ESD (Electrostatic Discharge): MOSFET sangat sensitif terhadap listrik statis, jadi pastikan untuk menggunakan gelang anti-statis.
- Cek Polaritas Probe Multimeter: Pastikan probe terhubung dengan benar sesuai dengan jenis transistor.
Baca juga: 3 Kaki yang Dimiliki oleh Komponen Transistor
Mengukur transistor adalah keterampilan dasar yang sangat penting bagi siapa saja yang ingin memahami atau bekerja dengan elektronik. Dengan mengikuti langkah-langkah di atas, Anda dapat menguji kondisi transistor dan memastikan bahwa komponen tersebut berfungsi sebagaimana mestinya. Jangan ragu untuk berlatih, karena semakin sering Anda melakukannya, semakin mudah Anda memahami prosesnya. Semoga artikel ini membantu Anda dalam mengeksplorasi dunia elektronik!
