Transistor, sebuah komponen elektronik kecil yang memiliki peran besar dalam dunia teknologi, dikenal dengan tiga kakinya yang unik. Meski terlihat sederhana, tiga kaki ini memiliki fungsi yang sangat spesifik dan esensial dalam mengatur aliran listrik. Artikel ini akan membahas secara rinci tentang tiga kaki yang dimiliki oleh transistor, bagaimana mereka bekerja, serta dampaknya dalam kehidupan modern.
Apa Itu Transistor?
Transistor adalah komponen elektronik aktif yang digunakan untuk memperkuat, mengatur, atau mengalihkan sinyal listrik. Transistor ditemukan pada tahun 1947 oleh John Bardeen, Walter Brattain, dan William Shockley di Bell Labs. Penemuan ini menjadi tonggak revolusi teknologi karena memungkinkan miniaturisasi perangkat elektronik, mulai dari radio hingga komputer modern.
Transistor terdiri dari bahan semikonduktor seperti silikon atau germanium, yang dirancang untuk mengendalikan arus listrik. Bentuk transistor yang paling umum adalah transistor bipolar junction (BJT) dan field-effect transistor (FET), yang keduanya memiliki tiga terminal atau kaki.

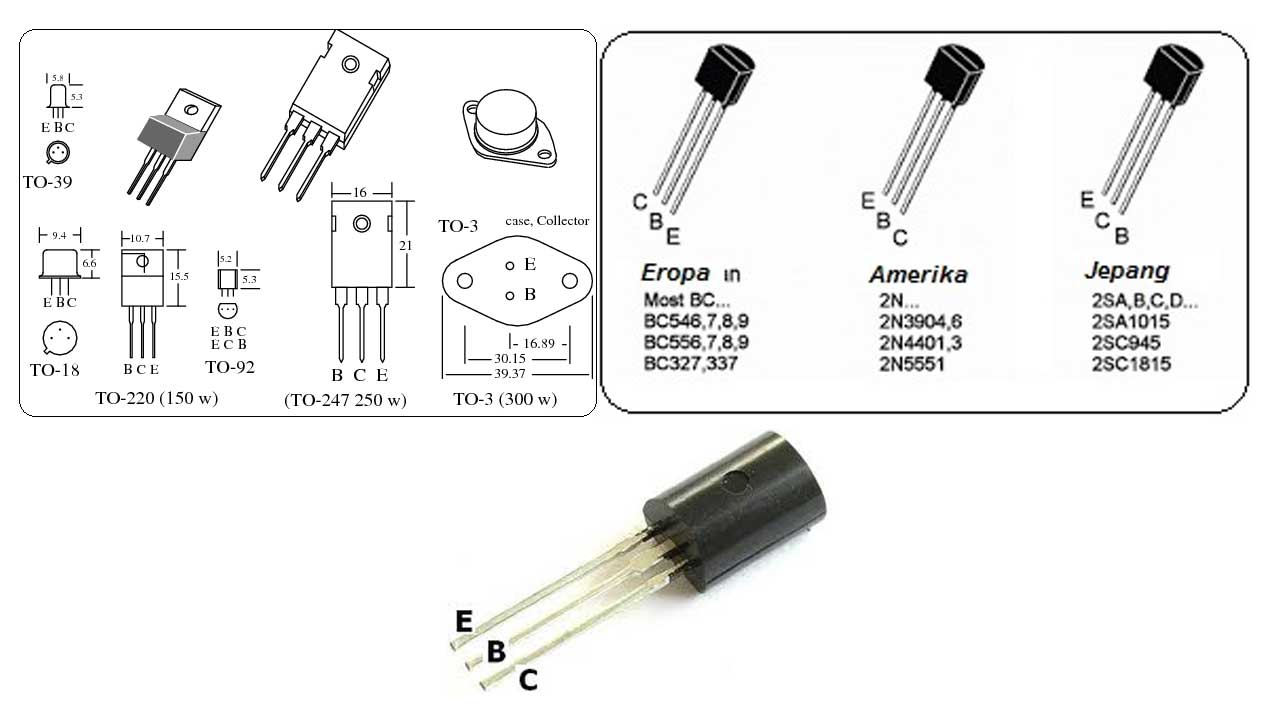

Mengenal Tiga Kaki Transistor
Pada transistor, tiga kaki tersebut diberi nama Emitter (E), Base (B), dan Collector (C) pada transistor bipolar junction (BJT). Sedangkan pada transistor field-effect (FET), ketiga kakinya adalah Source (S), Gate (G), dan Drain (D). Setiap kaki memiliki peran dan fungsi unik yang saling melengkapi.
1. Emitter (E) atau Source (S)
Kaki emitter pada transistor BJT berfungsi sebagai sumber aliran elektron atau lubang (holes) yang akan mengalir melalui transistor. Emitter biasanya dihubungkan ke tegangan rendah atau ground dalam sebuah rangkaian.
Pada transistor FET, kaki source memiliki fungsi serupa, yaitu sebagai sumber aliran elektron atau lubang. Source mengontrol jumlah arus yang masuk ke dalam transistor.
Karakteristik utama dari emitter atau source adalah:
- Emisi Arus: Emitter memancarkan arus ke dalam transistor.
- Polarisasi: Emitter sering kali dipolarisasi maju untuk memungkinkan aliran arus yang optimal.
2. Base (B) atau Gate (G)
Base adalah kaki tengah pada transistor BJT yang berfungsi sebagai pengendali utama arus antara emitter dan collector. Dengan mengubah sedikit arus di base, kita dapat mengontrol arus yang jauh lebih besar antara emitter dan collector.
Pada transistor FET, kaki gate memiliki fungsi yang hampir sama. Gate adalah terminal pengendali yang mengatur aliran elektron antara source dan drain. Namun, pada FET, pengendalian dilakukan melalui medan listrik, sehingga tidak membutuhkan arus sebesar pada BJT.
Keunikan base atau gate meliputi:
- Fungsi Amplifikasi: Base hanya membutuhkan sedikit arus untuk mengendalikan arus besar di collector.
- Kepekaan Tinggi: Gate pada FET sangat sensitif terhadap tegangan kecil.
3. Collector (C) atau Drain (D)
Collector adalah kaki yang menerima aliran elektron dari emitter setelah melewati base pada transistor BJT. Collector biasanya dihubungkan ke tegangan tinggi dalam sebuah rangkaian.
Pada FET, kaki drain berfungsi sebagai terminal tempat aliran elektron berakhir setelah melewati source dan gate.
Karakteristik collector atau drain mencakup:
- Penerima Arus: Collector menerima arus yang telah diatur oleh base.
- Daya Tinggi: Collector sering kali dirancang untuk menangani daya lebih besar dibandingkan emitter atau base.
Baca juga: Cara Menentukan Kaki Transistor tanpa Multimeter
Cara Kerja Transistor dengan Tiga Kaki
Ketiga kaki transistor bekerja secara sinergis untuk mengontrol arus listrik. Misalnya, pada transistor BJT:
- Arus kecil di base mengaktifkan transistor.
- Elektron mengalir dari emitter ke collector melalui base.
- Collector menerima arus yang jauh lebih besar dari emitter, yang kemudian diteruskan ke rangkaian.
Pada FET, medan listrik yang dihasilkan oleh tegangan di gate mengontrol aliran elektron dari source ke drain. Tanpa tegangan di gate, aliran elektron terhenti.
Penerapan Transistor dalam Kehidupan Sehari-Hari
Keberadaan tiga kaki transistor memungkinkan aplikasi yang sangat luas, termasuk:
1. Penguat Sinyal
Transistor digunakan dalam amplifier untuk memperkuat sinyal audio, radio, atau televisi. Arus kecil di base dapat menghasilkan penguatan besar di collector.
2. Saklar Elektronik
Dalam aplikasi digital, transistor berfungsi sebagai saklar untuk menghidupkan atau mematikan aliran listrik. Saklar ini menjadi dasar logika digital pada komputer.
3. Regulasi Tegangan
Transistor membantu mengatur tegangan dalam catu daya, memastikan perangkat elektronik menerima tegangan yang stabil.
4. Pemrosesan Data
Pada prosesor komputer, miliaran transistor bekerja bersama untuk melakukan perhitungan kompleks dalam waktu singkat.
Fakta Unik tentang Tiga Kaki Transistor
- Nama yang Berbeda-Beda: Meski fungsinya serupa, nama kaki pada BJT dan FET berbeda, mencerminkan perbedaan mekanisme kerja.
- Ukuran yang Mikro: Transistor modern dapat memiliki ukuran hanya beberapa nanometer, memungkinkan miliaran transistor ditempatkan dalam satu chip komputer.
- Bahan Semikonduktor: Penggunaan bahan seperti silikon membuat transistor sangat efisien dan tahan lama.
Baca juga: Cara Mengetahui Kaki Komponen Elektronika Transistor: Panduan Lengkap
Tiga kaki transistor adalah emitter, base, dan collector pada BJT atau source, gate, dan drain pada FET — merupakan elemen vital yang memungkinkan komponen ini berfungsi sebagai penguat, saklar, dan pengatur arus listrik. Tanpa tiga kaki ini, dunia elektronik modern tidak akan ada seperti sekarang.
Transistor, dengan desain sederhana namun canggih, telah mengubah cara manusia berinteraksi dengan teknologi. Dari perangkat elektronik sehari-hari hingga sistem komputer canggih, keberadaan transistor menjadi fondasi perkembangan teknologi masa depan.
