tugassains.com – Dalam dunia elektronika, terdapat berbagai komponen pasif yang memiliki peran penting dalam menjaga kestabilan arus dan tegangan dalam suatu rangkaian. Salah satu komponen tersebut adalah induktor.
Di antara berbagai jenis induktor yang ada, toroidal inductor merupakan salah satu tipe yang populer karena efisiensinya dalam menyimpan energi dan kemampuannya dalam meminimalkan interferensi elektromagnetik.
Artikel ini akan membahas secara komprehensif mengenai toroidal inductor, mulai dari pengertian, fungsi, prinsip kerja, kelebihan, hingga aplikasinya dalam berbagai perangkat elektronika.
Daftar Isi
Pengertian Toroidal Inductor

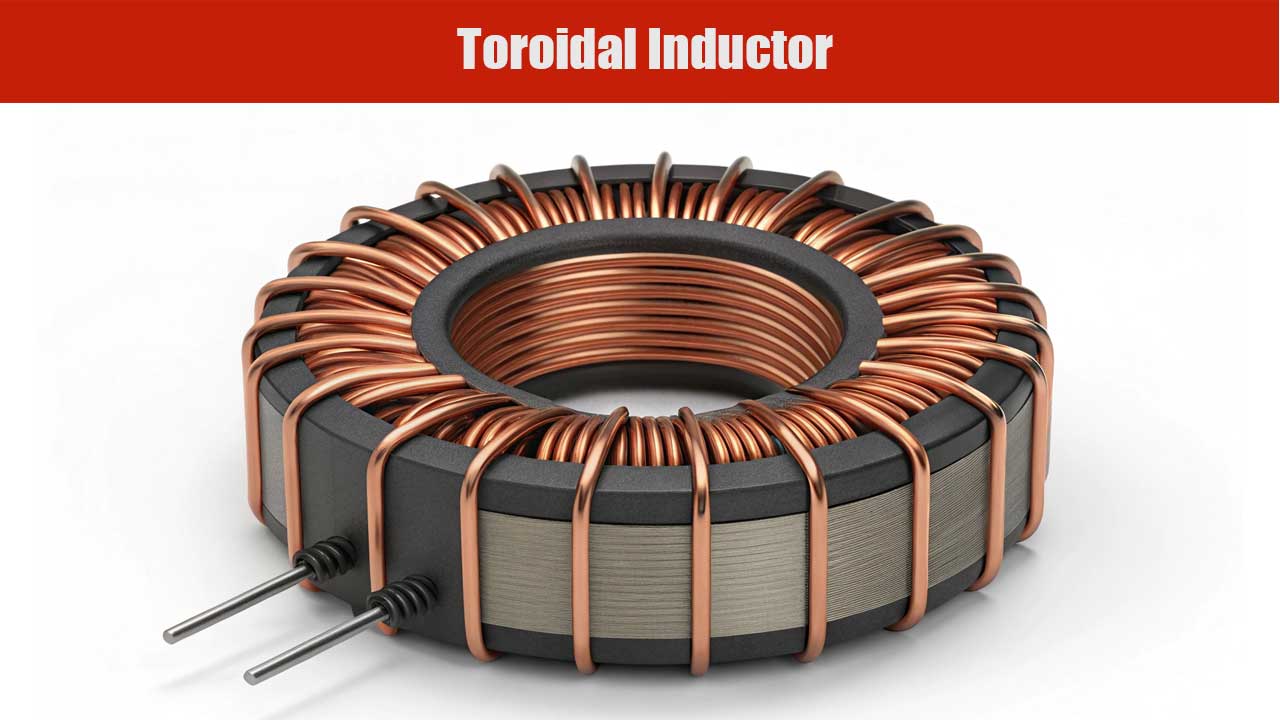

Toroidal inductor adalah jenis induktor yang menggunakan inti berbentuk torus atau cincin. Inti ini biasanya terbuat dari bahan feromagnetik seperti ferrite atau serbuk besi.
Kawat penghantar dililitkan mengelilingi inti torus tersebut, membentuk medan magnet ketika arus listrik mengalir melaluinya.
Bentuk toroidal memungkinkan medan magnet yang terbentuk berada dalam jalur tertutup di dalam inti, sehingga mengurangi kebocoran medan magnet ke luar dan meningkatkan efisiensi induktor.
Hal ini menjadikan toroidal inductor sangat sesuai digunakan dalam aplikasi yang memerlukan pengendalian gangguan elektromagnetik dan efisiensi tinggi.
Prinsip Kerja Toroidal Inductor
Sama seperti jenis induktor lainnya, toroidal inductor bekerja berdasarkan prinsip induktansi. Ketika arus listrik mengalir melalui kawat yang dililitkan pada inti torus, medan magnet terbentuk di sekitar kawat tersebut.
Medan magnet ini menciptakan gaya gerak listrik (GGL) atau tegangan balik yang menentang perubahan arus.
Prinsip kerja ini mengikuti hukum Faraday, yang menyatakan bahwa perubahan fluks magnetik terhadap waktu akan menginduksi tegangan pada kawat penghantar.
Karena bentuk toroid memungkinkan distribusi medan magnet yang merata dan tertutup, maka energi magnetik yang disimpan lebih besar dan efisiensi induksi lebih tinggi dibandingkan dengan induktor berbentuk batang atau silinder biasa.
Fungsi Toroidal Inductor dalam Rangkaian Elektronika
Toroidal inductor memiliki berbagai fungsi penting dalam sistem elektronika, tergantung pada jenis rangkaian dan kebutuhan aplikasinya. Beberapa fungsi umum antara lain:
1. Penyaring (Filter)
Komponen ini sering digunakan dalam rangkaian filter untuk menyaring sinyal frekuensi tinggi yang tidak diinginkan. Toroidal inductor bekerja efektif dalam low-pass, high-pass, maupun band-pass filter.
2. Penyimpan Energi dalam Catu Daya
Dalam rangkaian catu daya beralih (switching power supply), toroidal inductor berfungsi sebagai penyimpan energi magnetik yang kemudian dilepaskan untuk menstabilkan tegangan keluaran.
3. Pengurang Noise Elektromagnetik
Medan magnet tertutup dari toroidal inductor menjadikannya efektif untuk mengurangi emisi elektromagnetik dan mencegah gangguan sinyal dalam rangkaian elektronik.
4. Pengatur Arus dan Tegangan
Digunakan dalam rangkaian regulator tegangan untuk menjaga kestabilan suplai daya ke komponen lainnya.
5. Komponen Resonansi
Dalam rangkaian osilator atau tuner, toroidal inductor dapat digunakan bersama kapasitor untuk membentuk rangkaian resonansi yang menentukan frekuensi kerja sistem.
Baca juga: Air Core Inductor: Fungsi, Kelebihan, dan Aplikasinya dalam Rangkaian Elektronika
Kelebihan Menggunakan Toroidal Inductor
Ada beberapa alasan mengapa jenis induktor ini menjadi pilihan utama dalam berbagai aplikasi elektronik modern. Berikut beberapa keunggulan utamanya:
- Efisiensi Tinggi: Desain berbentuk torus memungkinkan jalur medan magnet yang tertutup, sehingga meminimalkan kebocoran medan magnet dan meningkatkan efisiensi penyimpanan energi.
- Emisi Elektromagnetik Rendah: Medan magnet yang terisolasi dalam inti torus mengurangi interferensi terhadap komponen lain di sekitarnya.
- Kompak dan Hemat Ruang: Meskipun memiliki nilai induktansi tinggi, ukuran fisiknya tetap relatif kecil dan mudah ditempatkan dalam desain PCB yang padat.
- Stabilitas Suhu Baik: Bahan inti seperti ferrite atau serbuk besi memiliki kestabilan termal yang baik, sehingga performa tetap konsisten dalam rentang suhu kerja yang luas.
- Fleksibel dalam Desain: Nilai induktansi dapat dengan mudah disesuaikan dengan jumlah lilitan dan jenis material inti yang digunakan.
Material Inti dan Pengaruhnya terhadap Kinerja
Kinerja toroidal inductor sangat dipengaruhi oleh jenis material inti yang digunakan. Dua material yang paling umum adalah ferrite dan serbuk besi.
- Ferrite: Memiliki resistivitas tinggi dan cocok untuk aplikasi frekuensi tinggi. Namun, memiliki saturasi magnetik yang lebih rendah dibandingkan serbuk besi.
- Serbuk Besi (Iron Powder): Mampu menangani arus lebih besar dan memiliki saturasi magnetik tinggi. Cocok untuk aplikasi daya tinggi dan frekuensi menengah.
Pemilihan material inti sangat bergantung pada kebutuhan aplikasi, termasuk tegangan, arus, dan frekuensi operasi.
Baca juga: Iron Core Inductor: Fungsi, Kelebihan, dan Aplikasinya dalam Rangkaian Elektronika
Aplikasi Toroidal Inductor dalam Kehidupan Sehari-hari
Toroidal inductor digunakan dalam berbagai perangkat elektronik yang umum ditemukan dalam kehidupan sehari-hari, di antaranya:
- Catu daya komputer dan server
- Inverter tenaga surya
- Sistem audio dan amplifier
- Lampu LED driver
- Perangkat komunikasi radio
- Alat ukur elektronik dan osiloskop
Keberadaan komponen ini sering kali tidak terlihat, namun perannya sangat vital dalam menjaga kestabilan dan efisiensi kerja perangkat.
Hal yang Perlu Diperhatikan dalam Penggunaan Toroidal Inductor
Meskipun memiliki banyak kelebihan, ada beberapa hal penting yang harus diperhatikan saat menggunakan toroidal inductor:
- Tegangan Kerja Maksimum: Pastikan komponen yang digunakan sesuai dengan batas tegangan dan arus maksimum yang diizinkan agar tidak terjadi kerusakan.
- Frekuensi Operasi: Pemilihan material inti dan jumlah lilitan harus disesuaikan dengan frekuensi kerja untuk menghindari kerugian energi dan pelepasan panas berlebih.
- Pemasangan yang Benar: Lilitan kawat harus rapat dan simetris agar distribusi medan magnet tetap stabil. Penggunaan kawat email berkualitas tinggi juga dapat mencegah kerusakan isolasi akibat panas.
- Dampak Lingkungan: Komponen ini harus dilindungi dari kelembaban dan debu, terutama pada perangkat yang beroperasi dalam kondisi lingkungan ekstrem.
Baca juga: Peran Ferrite Core Inductor dalam Rangkaian Elektronika: Fungsi, Jenis, dan Aplikasinya
Toroidal inductor adalah salah satu komponen penting dalam dunia elektronika yang menawarkan berbagai keunggulan, terutama dalam hal efisiensi energi dan pengendalian interferensi elektromagnetik.
Dengan bentuknya yang unik dan kemampuannya dalam menyimpan serta mengatur arus, komponen ini sangat cocok untuk berbagai aplikasi mulai dari catu daya hingga perangkat komunikasi.
Memahami prinsip kerja dan karakteristik toroidal inductor akan membantu dalam merancang rangkaian yang lebih andal dan efisien.
Oleh karena itu, bagi para teknisi, hobiis, maupun pengembang sistem elektronik, mengenal lebih dalam tentang komponen ini merupakan langkah penting dalam proses pengembangan perangkat yang optimal dan tahan lama.
