tugassains.com – Dalam dunia elektronika, komponen pengatur resistansi memiliki peran yang sangat penting dalam memastikan kestabilan dan akurasi sebuah rangkaian. Salah satu jenis komponen yang umum digunakan untuk tujuan ini adalah potensiometer trimpot.
Khususnya, potensiometer trimpot horizontal sering digunakan karena bentuknya yang mendukung pemasangan praktis dan kemudahan dalam penyetelan. Artikel ini akan membahas secara lengkap mengenai potensiometer trimpot horizontal, mulai dari pengertian, fungsi, struktur fisik, hingga aplikasinya dalam berbagai perangkat elektronik.
Daftar Isi
Pengertian Potensiometer Trimpot Horizontal

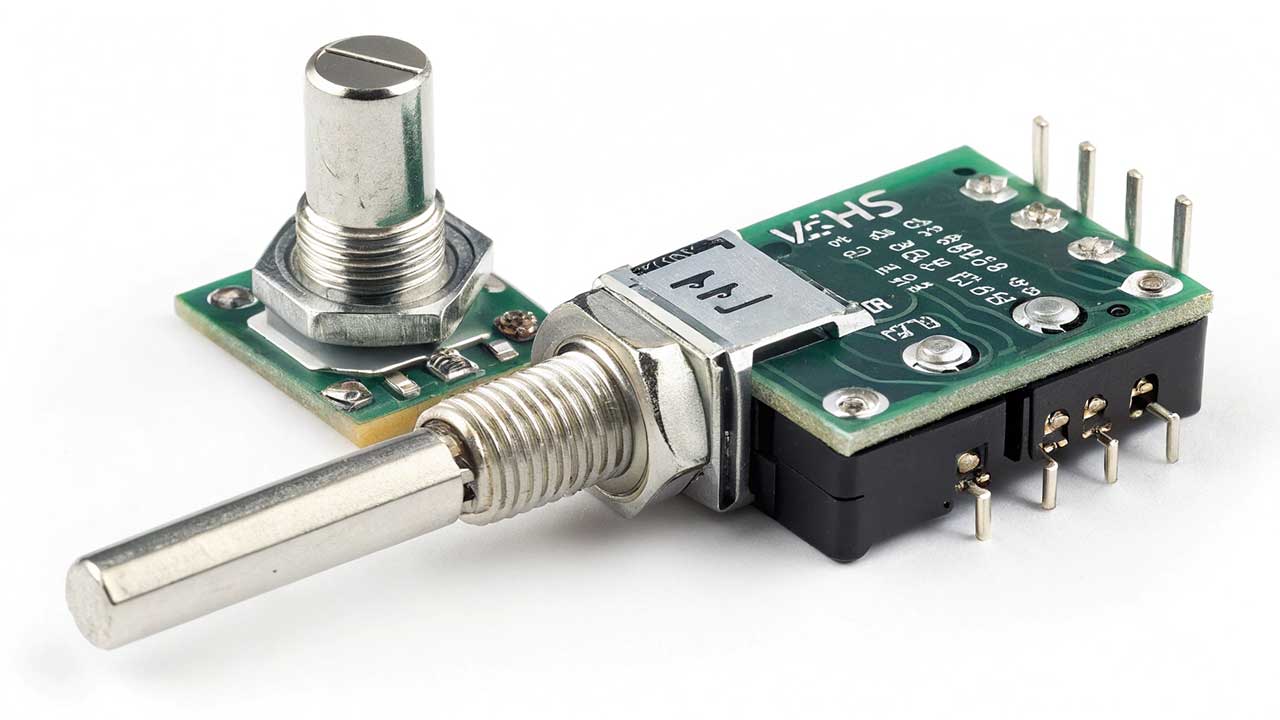

Potensiometer trimpot horizontal adalah sebuah komponen elektronik pasif yang digunakan untuk mengatur dan menyesuaikan resistansi dalam suatu rangkaian. Istilah trimpot merupakan singkatan dari trimming potentiometer, yang berarti potensiometer yang didesain untuk penyetelan nilai resistansi secara presisi dalam jumlah kecil.
Trimpot ini disebut horizontal karena orientasi fisiknya dipasang mendatar terhadap papan sirkuit atau PCB (Printed Circuit Board). Penyetelannya dilakukan melalui bagian atas, yang biasanya berupa sekrup kecil atau slot yang dapat diputar menggunakan obeng presisi.
Berbeda dengan potensiometer biasa yang dirancang untuk disesuaikan secara manual oleh pengguna akhir, trimpot horizontal lebih sering digunakan untuk penyetelan awal saat produksi atau kalibrasi perangkat, dan umumnya tidak dimaksudkan untuk sering disesuaikan setelahnya.
Fungsi Potensiometer Trimpot Horizontal
Secara umum, fungsi utama dari potensiometer trimpot horizontal adalah untuk mengatur nilai resistansi secara presisi pada rangkaian elektronik. Beberapa fungsi lainnya antara lain:
- Kalibrasi tegangan atau arus dalam sirkuit
- Penyesuaian sensitivitas sensor
- Pengaturan tingkat volume pada sistem audio
- Pengaturan waktu atau frekuensi dalam sirkuit osilator
- Menyeimbangkan sinyal atau offset dalam rangkaian penguat
Fungsi-fungsi ini sangat penting dalam berbagai perangkat, baik itu peralatan rumah tangga, perangkat medis, hingga sistem kontrol industri.
Struktur dan Spesifikasi Umum
Trimpot horizontal terdiri dari tiga terminal, yaitu dua terminal yang terhubung ke ujung jalur resistif, dan satu terminal tengah yang terhubung ke wiper (kontak geser). Saat wiper diputar, posisinya akan bergeser sepanjang jalur resistif dan mengubah nilai resistansi yang dihasilkan antara terminal tengah dengan terminal lainnya.
Struktur fisik trimpot horizontal biasanya berbentuk persegi kecil, dengan bagian atas yang memiliki slot penyetel. Nilai resistansi yang tersedia di pasaran sangat beragam, mulai dari 100 ohm hingga beberapa megaohm. Beberapa spesifikasi penting yang perlu diperhatikan saat memilih komponen ini antara lain:
- Nilai resistansi nominal
- Toleransi resistansi
- Daya maksimum (dalam watt)
- Jenis jalur resistif (karbon, cermet, dll)
- Jumlah putaran (single-turn atau multi-turn)
Trimpot horizontal biasanya adalah tipe single-turn, artinya hanya perlu satu putaran penuh untuk mengubah nilai resistansi dari minimum ke maksimum.
Keunggulan dan Kelebihan
Trimpot horizontal memiliki beberapa kelebihan dibandingkan jenis potensiometer lainnya, terutama dalam hal aplikasi dan kemudahan penyetelan awal. Beberapa di antaranya meliputi:
- Mudah dipasang pada PCB karena orientasi horizontal
- Ideal untuk aplikasi penyetelan internal perangkat elektronik
- Tidak mudah tergeser karena tidak dimaksudkan untuk penyetelan rutin
- Tersedia dalam berbagai ukuran dan nilai resistansi
- Biaya relatif rendah dan mudah ditemukan di pasaran
Namun, karena bentuknya yang kecil, penyetelan trimpot horizontal membutuhkan alat bantu seperti obeng kecil atau pinset khusus.
Aplikasi dalam Rangkaian Elektronika
Penggunaan trimpot horizontal sangat luas dan dapat ditemukan di berbagai bidang. Beberapa contoh aplikasinya antara lain:
1. Kalibrasi Sensor
Pada rangkaian sensor suhu, cahaya, atau kelembaban, trimpot digunakan untuk menyesuaikan ambang batas atau sensitivitas. Misalnya, dalam sensor suhu berbasis termistor, trimpot dapat digunakan untuk menentukan suhu aktif sensor.
2. Sistem Audio
Dalam sistem audio analog, trimpot dapat digunakan untuk mengatur level input, volume dasar, atau keseimbangan sinyal audio. Penggunaan ini umumnya tidak terlihat oleh pengguna akhir karena dilakukan saat proses perakitan.
3. Rangkaian Osilator dan Timer
Trimpot horizontal digunakan dalam rangkaian seperti 555 timer untuk mengatur waktu delay atau frekuensi kerja. Dengan penyetelan yang tepat, output dari rangkaian dapat disesuaikan dengan kebutuhan spesifik aplikasi.
4. Perangkat Penguat Sinyal
Dalam penguat operasional (op-amp), trimpot sering digunakan untuk mengatur offset tegangan atau gain agar sinyal keluarannya tetap stabil dan sesuai dengan spesifikasi.
5. Peralatan Medis dan Industri
Peralatan presisi tinggi seperti ECG, alat ukur tekanan darah elektronik, atau alat kontrol suhu industri juga sering memanfaatkan trimpot untuk kalibrasi internal guna menjamin hasil pengukuran yang akurat.
Baca juga: Potensiometer Trimpot Linier dan Logaritmik: Fungsi dan Aplikasinya
Cara Menggunakan dan Menyetel Trimpot Horizontal
Untuk menggunakan trimpot horizontal dalam rangkaian, pengguna perlu mengetahui terlebih dahulu konfigurasi ketiga terminalnya. Biasanya terminal tengah merupakan wiper, sedangkan dua lainnya adalah ujung jalur resistif.
Langkah-langkah umum dalam penggunaannya:
- Tentukan resistansi maksimum yang dibutuhkan untuk aplikasi.
- Pasang trimpot pada PCB sesuai orientasi kaki.
- Gunakan multimeter untuk mengukur nilai resistansi saat menyetel.
- Putar bagian atas trimpot dengan obeng kecil secara perlahan hingga mendapatkan nilai resistansi yang diinginkan.
- Setelah nilai resistansi tepat, jangan ubah lagi kecuali diperlukan perawatan atau kalibrasi ulang.
Sangat penting untuk melakukan penyetelan secara perlahan agar tidak merusak jalur resistif di dalam trimpot, terutama untuk trimpot murah yang menggunakan material karbon.
Hal yang Perlu Diperhatikan Saat Memilih Trimpot Horizontal
Beberapa pertimbangan yang harus diperhatikan sebelum menggunakan komponen ini dalam proyek elektronik adalah:
- Daya tahan terhadap lingkungan ekstrem seperti suhu tinggi atau kelembaban
- Kebutuhan presisi resistansi dalam rangkaian
- Ketersediaan ruang pada PCB untuk pemasangan
- Kesesuaian nilai resistansi dengan karakteristik rangkaian
- Apakah akan digunakan untuk sekali penyetelan atau sering disesuaikan
Memilih trimpot yang tepat akan membantu menjaga performa rangkaian elektronik tetap stabil dan sesuai dengan harapan.
Baca juga: Potensiometer Trimpot Vertikal: Fungsi, Cara Kerja, dan Aplikasinya dalam Elektronika
Potensiometer trimpot horizontal merupakan salah satu komponen kunci dalam desain rangkaian elektronik yang membutuhkan penyetelan resistansi secara presisi. Dengan bentuknya yang kompak, pemasangan yang mudah, serta ketersediaan berbagai nilai resistansi, komponen ini sangat cocok digunakan dalam berbagai aplikasi seperti sensor, penguat sinyal, sistem audio, dan perangkat kalibrasi lainnya.
Pemahaman yang baik mengenai fungsi, cara kerja, serta cara penyetelan trimpot horizontal akan membantu teknisi maupun hobiis elektronika dalam menciptakan perangkat yang lebih stabil, akurat, dan efisien. Meskipun terlihat sederhana, trimpot horizontal adalah bagian vital dalam banyak sistem elektronik modern.
Jika Anda sedang mengembangkan atau memperbaiki rangkaian elektronik, pertimbangkan untuk menggunakan trimpot horizontal sebagai solusi penyetelan yang efektif dan hemat ruang.
