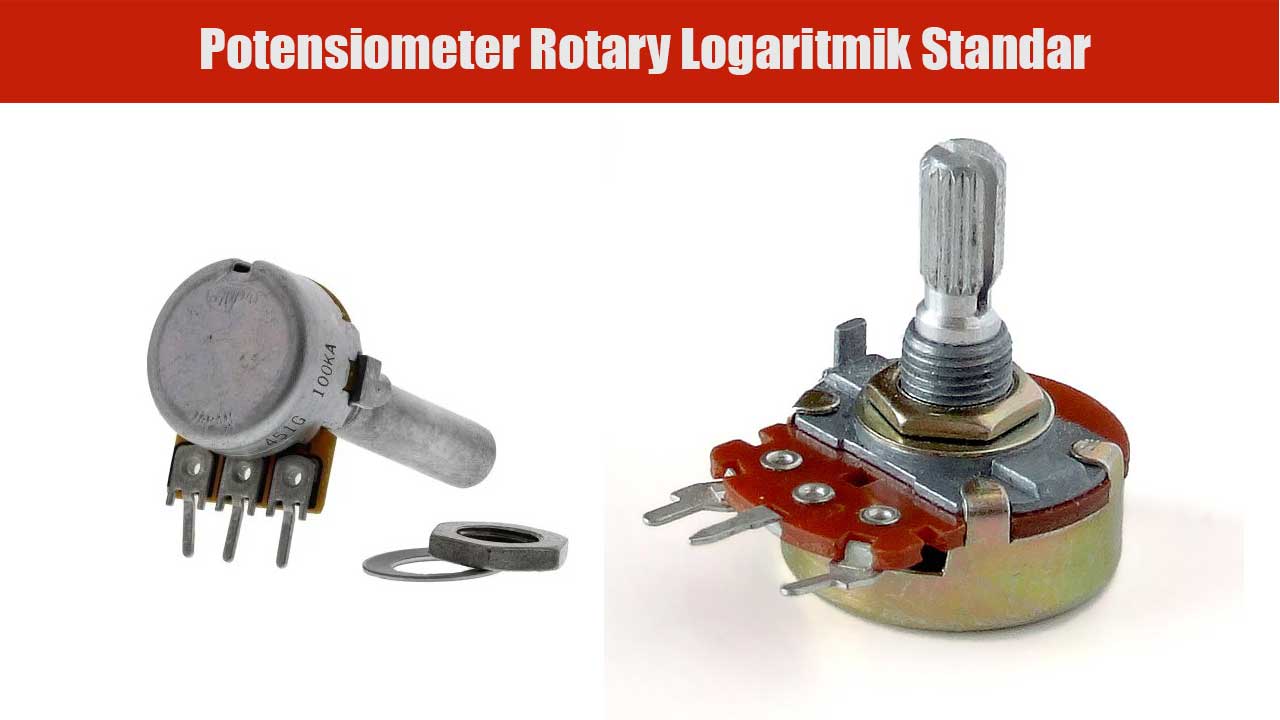

tugassains.com – Dalam dunia elektronika, potensiometer merupakan salah satu komponen yang umum digunakan dalam berbagai jenis rangkaian. Potensiometer rotary logaritmik standar adalah salah satu varian dari potensiometer yang memiliki karakteristik perubahan resistansi tidak linier.
Komponen ini memainkan peran penting dalam pengaturan level sinyal, terutama dalam sistem audio dan perangkat yang memerlukan kontrol volume.
Artikel ini akan membahas secara komprehensif mengenai potensiometer rotary logaritmik standar, mencakup pengertian, prinsip kerja, fungsi utama, serta aplikasinya dalam sistem elektronik.
Daftar Isi
Pengertian Potensiometer Rotary Logaritmik Standar
Potensiometer adalah komponen elektronik tiga terminal yang berfungsi sebagai pembagi tegangan variabel. Jenis rotary mengindikasikan bahwa perubahan nilai resistansi dilakukan dengan cara memutar sumbu poros.
Sementara itu, istilah logaritmik mengacu pada karakteristik perubahan resistansi yang mengikuti kurva logaritma, bukan perubahan linier.
Potensiometer rotary logaritmik standar dirancang untuk memberikan peningkatan resistansi secara eksponensial seiring putaran poros.
Dengan karakteristik ini, pengguna dapat mengatur besar sinyal secara lebih natural, karena perubahan volume suara oleh telinga manusia lebih sesuai dengan skala logaritmik.
Prinsip Kerja Potensiometer Rotary Logaritmik
Secara struktur, potensiometer rotary terdiri dari elemen resistif melingkar dan wiper atau penyapu yang terhubung ke poros. Saat poros diputar, wiper bergerak sepanjang jalur resistif, mengubah resistansi antara terminal wiper dan dua terminal ujung.
Pada potensiometer logaritmik, elemen resistif tidak memiliki distribusi linear. Distribusi resistansi sepanjang jalur dibuat secara tidak merata, untuk menghasilkan output tegangan yang berubah secara logaritmik terhadap pergerakan wiper.
Karakteristik logaritmik pada potensiometer ini biasanya dicapai dengan dua cara, yaitu:
- Pengaturan fisik elemen resistif: Dengan membuat elemen resistif sedemikian rupa sehingga nilai resistansi berubah secara logaritmik terhadap rotasi poros.
- Penggunaan desain elektronik: Dalam beberapa potensiometer, karakteristik logaritmik dibuat dengan menggabungkan elemen resistif linear dan sirkuit elektronik tambahan untuk mengubah output menjadi logaritmik.
Fungsi Potensiometer Rotary Logaritmik Standar
Komponen ini banyak digunakan dalam perangkat yang memerlukan kontrol sinyal analog secara bertahap dan presisi. Beberapa fungsi umum dari potensiometer rotary logaritmik standar antara lain:
- Pengatur volume audio: Karakteristik logaritmik sangat sesuai dengan respons telinga manusia terhadap suara, menjadikannya ideal untuk kontrol volume.
- Pengendali sinyal input pada amplifier: Potensiometer digunakan untuk menyesuaikan level sinyal masuk agar tidak menyebabkan distorsi.
- Kalibrasi sinyal dalam peralatan laboratorium: Pada perangkat pengukur atau alat laboratorium, potensiometer logaritmik digunakan untuk kalibrasi dengan akurasi tinggi.
- Pengontrol level cahaya atau kecerahan: Dalam sistem pencahayaan analog, komponen ini berfungsi sebagai dimmer untuk mengatur intensitas cahaya.
- Aplikasi dalam instrumen musik elektronik: Digunakan untuk mengatur gain, filter, dan berbagai parameter lainnya yang berhubungan dengan pengolahan sinyal audio.
Perbedaan dengan Potensiometer Linier
Salah satu hal yang penting untuk dipahami adalah perbedaan antara potensiometer logaritmik dan linier. Potensiometer linier memiliki karakteristik perubahan resistansi yang sebanding terhadap pergerakan poros, sedangkan versi logaritmik berubah secara eksponensial.
Potensiometer linier cocok untuk aplikasi di mana perubahan nilai harus terjadi secara proporsional, seperti pada pengaturan tegangan atau level pencahayaan yang memerlukan kontrol presisi tanpa mempertimbangkan persepsi manusia.
Sementara itu, potensiometer logaritmik lebih unggul dalam aplikasi yang berkaitan dengan audio karena persepsi pendengaran manusia terhadap suara bersifat logaritmik. Inilah sebabnya mengapa kontrol volume pada perangkat audio profesional biasanya menggunakan jenis logaritmik.
Jenis-Jenis Nilai dan Ukuran
Potensiometer rotary logaritmik standar tersedia dalam berbagai nilai resistansi, mulai dari ratusan ohm hingga ratusan kilo ohm, tergantung pada kebutuhan rangkaian.
Nilai yang paling umum ditemukan adalah 10kΩ dan 100kΩ. Selain itu, tersedia juga dalam berbagai ukuran fisik, mulai dari miniatur untuk perangkat portabel hingga versi besar untuk sistem audio profesional.
Pemilihan nilai resistansi dan ukuran fisik tergantung pada aplikasi, ruang yang tersedia di PCB, serta kebutuhan daya dalam rangkaian.
Cara Menggunakan dan Memasang Potensiometer Rotary Logaritmik
Untuk menggunakan potensiometer dalam rangkaian elektronik, umumnya terminal tengah (wiper) dihubungkan ke input sinyal atau output sinyal yang ingin dikontrol, sedangkan dua terminal ujung dihubungkan ke sumber tegangan dan ground.
Langkah umum pemasangan:
- Tentukan posisi fisik di PCB atau panel perangkat.
- Sambungkan terminal sesuai dengan skema sirkuit.
- Pastikan nilai resistansi sesuai dengan yang dibutuhkan.
- Lakukan pengujian menggunakan multimeter sebelum dioperasikan secara penuh.
Pemasangan yang benar penting agar tidak terjadi kesalahan dalam pengaturan sinyal, yang bisa mengakibatkan suara pecah atau distorsi sinyal.
Keunggulan dan Kelemahan
Potensiometer rotary logaritmik standar memiliki sejumlah keunggulan:
- Respon lebih alami untuk kontrol volume
- Dapat digunakan pada berbagai aplikasi analog
- Tersedia luas dan relatif murah
Namun, komponen ini juga memiliki beberapa kekurangan, seperti:
- Umur pakai terbatas jika sering diputar
- Rentan terhadap debu dan oksidasi jika tidak dilindungi dengan baik
- Kurang cocok untuk aplikasi digital tanpa konversi
Tips Pemilihan Potensiometer Logaritmik yang Tepat
Agar performa perangkat elektronik tetap optimal, berikut beberapa hal yang perlu diperhatikan saat memilih potensiometer rotary logaritmik:
- Sesuaikan nilai resistansi dengan kebutuhan sirkuit
- Pilih ukuran fisik yang sesuai dengan ruang pemasangan
- Perhatikan kualitas dan merek untuk daya tahan lebih lama
- Pastikan tipe logaritmik, bukan linier, untuk aplikasi audio
Kesimpulan:
Potensiometer rotary logaritmik standar merupakan komponen penting dalam berbagai aplikasi elektronik, terutama di bidang pengolahan sinyal analog.
Dengan karakteristik perubahan resistansi yang sesuai dengan persepsi manusia terhadap suara, komponen ini menjadi pilihan utama dalam sistem kontrol volume dan pengaturan sinyal audio.
Pemahaman yang baik tentang prinsip kerja, cara penggunaan, dan keunggulan dari potensiometer logaritmik akan sangat membantu dalam merancang sistem elektronik yang efisien dan optimal.
Komponen ini, meskipun sederhana, memiliki peran signifikan dalam menciptakan pengalaman pengguna yang lebih baik dalam pengoperasian berbagai perangkat elektronik.
