tugassains.com – Dalam dunia elektronika, berbagai komponen dirancang dengan tujuan mempermudah pengendalian dan pengaturan parameter kelistrikan pada suatu rangkaian. Salah satu komponen multifungsi yang sering dijumpai pada berbagai perangkat elektronik adalah potensiometer dengan saklar.
Komponen ini tidak hanya berfungsi sebagai pengatur resistansi, tetapi juga dapat menghidupkan atau mematikan aliran listrik dalam rangkaian secara manual.
Potensiometer jenis ini banyak digunakan pada alat elektronik konsumen seperti radio, amplifier, dan peralatan audio lainnya. Karena kemampuannya yang ganda, yaitu mengatur resistansi dan sekaligus berfungsi sebagai saklar, potensiometer ini mampu memberikan efisiensi ruang dan kemudahan dalam perancangan sistem elektronik.
Daftar Isi

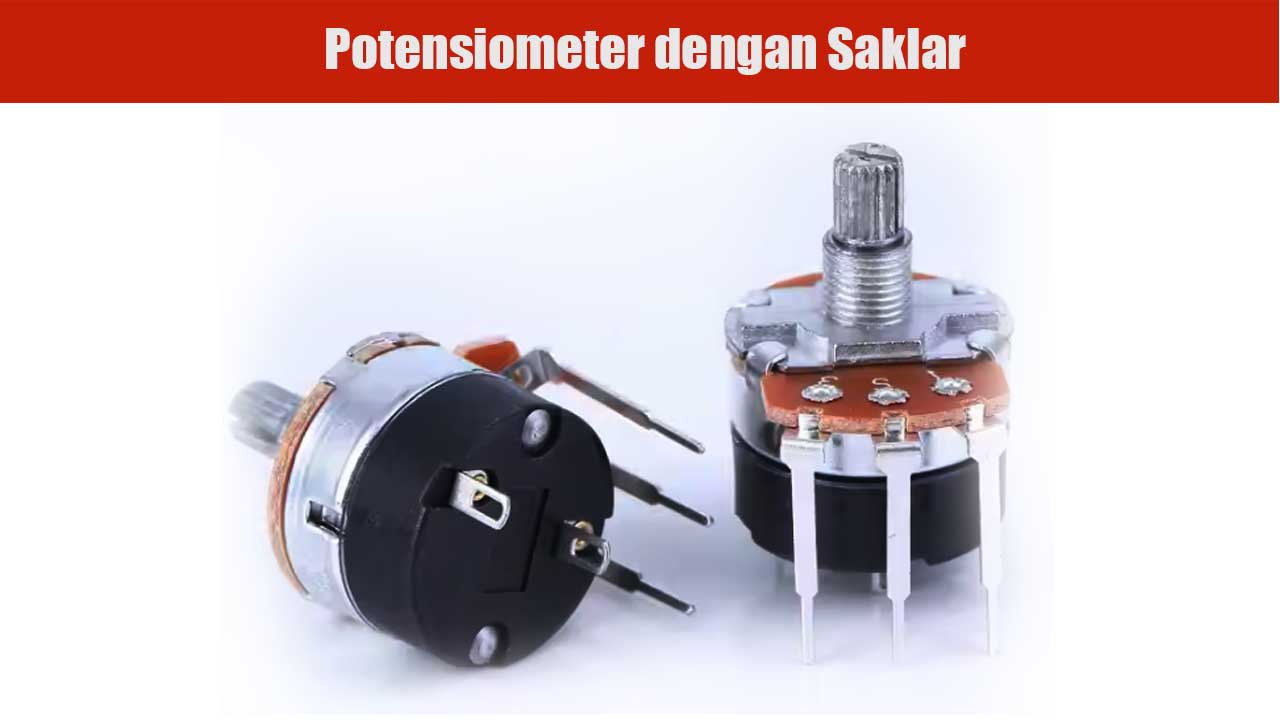

Pengertian Potensiometer dengan Saklar
Potensiometer adalah komponen pasif tiga terminal yang berfungsi untuk mengatur nilai resistansi dalam suatu rangkaian.
Nilai resistansi dapat diubah dengan memutar poros atau slider yang ada pada potensiometer tersebut. Sedangkan saklar adalah komponen yang berfungsi untuk menghubungkan atau memutus aliran arus listrik secara mekanik.
Potensiometer dengan saklar merupakan gabungan dari dua fungsi tersebut dalam satu kemasan. Biasanya, saklar terletak pada posisi paling ujung dari putaran potensiometer.
Artinya, saat potensiometer diputar ke arah minimum (biasanya ke kiri), maka pada titik tertentu saklar akan aktif untuk memutuskan atau menghubungkan rangkaian.
Dengan desain seperti ini, potensiometer tidak hanya dapat mengatur volume atau intensitas sinyal, tetapi juga dapat digunakan untuk menyalakan dan mematikan perangkat.
Cara Kerja Potensiometer dengan Saklar
Secara umum, komponen ini bekerja melalui dua mekanisme yang saling terintegrasi, yaitu pengaturan resistansi dan fungsi saklar mekanik. Berikut penjelasan kedua mekanisme tersebut:
1. Pengaturan Resistansi
Potensiometer memiliki tiga terminal, yaitu dua terminal di sisi luar yang terhubung ke elemen resistif, dan satu terminal tengah yang disebut wiper.
Ketika poros potensiometer diputar, wiper akan bergeser di sepanjang elemen resistif, mengubah rasio resistansi antara terminal tengah dan kedua terminal luar.
Hal ini menyebabkan perubahan tegangan atau arus pada bagian tertentu dari rangkaian.
2. Fungsi Saklar
Di bagian dalam potensiometer, terdapat mekanisme saklar sederhana yang biasanya terletak pada ujung putaran. Ketika poros diputar hingga mencapai posisi minimum, saklar akan aktif (biasanya dalam kondisi off) untuk memutus aliran listrik.
Sebaliknya, ketika diputar sedikit menjauh dari posisi minimum, saklar akan menghubungkan kembali aliran listrik (biasanya dalam kondisi on). Fungsi ini sangat berguna dalam rangkaian elektronik yang memerlukan tombol daya tanpa menambahkan komponen saklar terpisah.
Keunggulan Penggunaan Potensiometer dengan Saklar
Menggabungkan dua fungsi dalam satu komponen tentu membawa banyak keuntungan, baik dari segi teknis maupun desain. Berikut beberapa keunggulannya:
- Efisiensi ruang pada papan sirkuit
Komponen ini membantu mengurangi jumlah elemen pada PCB, terutama dalam perangkat yang memiliki keterbatasan ruang. - Pengoperasian yang praktis
Pengguna hanya perlu satu gerakan untuk menghidupkan perangkat sekaligus mengatur parameter seperti volume atau tingkat kecerahan. - Penghematan biaya produksi
Dengan satu komponen yang memuat dua fungsi, biaya pengadaan dan pemasangan komponen bisa ditekan. - Menyederhanakan desain rangkaian
Perancangan sirkuit menjadi lebih sederhana karena tidak perlu menambahkan saklar terpisah.
Baca juga: Potensiometer Rotary Logaritmik Standar: Fungsi, Cara Kerja, dan Aplikasinya dalam Elektronika
Aplikasi Potensiometer dengan Saklar dalam Dunia Elektronika
Potensiometer jenis ini sering dijumpai dalam berbagai perangkat elektronik, baik rumahan maupun industri. Beberapa contohnya adalah:
- Perangkat audio
Pada amplifier atau speaker aktif, komponen ini sering digunakan untuk mengatur volume sekaligus sebagai tombol on/off utama. - Radio analog
Pada radio lama, volume dan daya sering kali dikendalikan oleh satu knop berbasis potensiometer dengan saklar. - Pencahayaan (dimmer lampu)
Dalam sistem pencahayaan yang dapat diatur tingkat kecerahannya, potensiometer digunakan untuk mengatur intensitas cahaya sekaligus menyalakan atau mematikan lampu. - Peralatan laboratorium elektronik
Beberapa alat ukur memiliki fitur pengatur tegangan atau sensitivitas yang juga terintegrasi dengan saklar untuk pengoperasian yang efisien. - Sistem kontrol industri
Digunakan untuk mengatur kecepatan motor atau intensitas pemanasan, sambil menyediakan fungsi saklar sebagai kontrol utama.
Tips Menggunakan Potensiometer dengan Saklar
Agar penggunaan komponen ini optimal, beberapa hal berikut perlu diperhatikan:
- Pilih nilai resistansi yang sesuai
Tentukan nilai resistansi potensiometer berdasarkan kebutuhan rangkaian, biasanya tersedia dalam satuan ohm hingga kilo ohm. - Pastikan saklar sesuai dengan kebutuhan arus
Periksa spesifikasi arus maksimum yang dapat ditangani oleh saklar agar tidak terjadi kerusakan akibat kelebihan beban. - Perhatikan arah putaran
Beberapa potensiometer dirancang dengan saklar aktif saat diputar searah jarum jam, sementara lainnya justru sebaliknya. Perhatikan ini saat mendesain antarmuka pengguna. - Gunakan komponen berkualitas
Hindari penggunaan potensiometer murahan yang mudah aus atau tidak akurat, terutama untuk aplikasi penting.
Perbedaan dengan Potensiometer Konvensional
Meskipun tampak mirip, ada beberapa perbedaan penting antara potensiometer biasa dan yang dilengkapi dengan saklar:
- Jumlah fungsi
Potensiometer konvensional hanya berfungsi sebagai pengatur resistansi, sedangkan versi dengan saklar juga berperan sebagai pemutus atau penghubung arus. - Kompleksitas internal
Potensiometer dengan saklar memiliki mekanisme tambahan di dalamnya, sehingga sedikit lebih kompleks dalam konstruksinya. - Ukuran fisik
Biasanya sedikit lebih besar karena harus menampung mekanisme saklar.
Potensiometer dengan saklar merupakan komponen serbaguna yang menggabungkan dua fungsi penting dalam satu perangkat, yaitu pengaturan resistansi dan pengendalian aliran listrik.
Penggunaan komponen ini sangat bermanfaat dalam menyederhanakan desain rangkaian, meningkatkan efisiensi ruang, serta memberikan kenyamanan dalam pengoperasian perangkat elektronik.
Dengan berbagai aplikasi praktis di dunia nyata, mulai dari perangkat audio hingga sistem kontrol industri, potensiometer jenis ini menjadi pilihan ideal bagi para perancang sistem elektronik yang menginginkan solusi sederhana namun fungsional.
Pemahaman yang baik tentang karakteristik dan cara penggunaannya akan membantu memastikan bahwa komponen ini bekerja secara optimal dalam setiap proyek yang Anda kerjakan.
