tugassains.com – Dalam perancangan rangkaian elektronik, potensiometer merupakan salah satu komponen yang sering digunakan sebagai pengatur tegangan atau pengontrol arus listrik. Namun, pada beberapa aplikasi tertentu, dibutuhkan potensiometer yang tidak hanya dapat mengatur resistansi, tetapi juga mampu berperan sebagai saklar. Untuk kebutuhan tersebut, digunakan komponen yang disebut switch potentiometer.
Komponen ini menjadi solusi praktis yang menggabungkan dua fungsi dalam satu perangkat, yaitu pengaturan nilai resistansi dan saklar on/off.
Switch potentiometer banyak diterapkan dalam berbagai alat elektronik seperti peralatan audio, instrumen laboratorium, maupun perangkat rumah tangga. Artikel ini akan mengulas secara rinci mengenai apa itu switch potentiometer, bagaimana cara kerjanya, jenis-jenisnya, serta manfaatnya dalam sistem elektronik modern.
Daftar Isi
Pengertian Switch Potentiometer

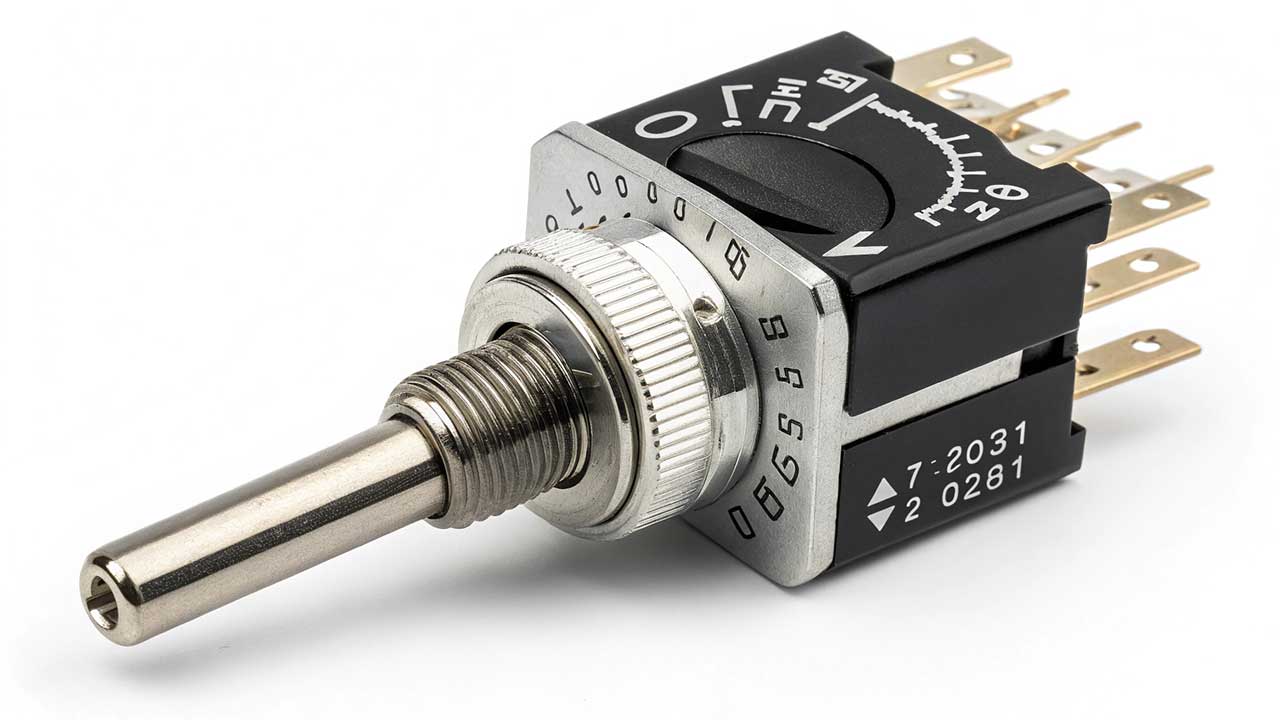

Switch potentiometer adalah jenis potensiometer yang dilengkapi dengan mekanisme saklar (switch) bawaan. Biasanya, saklar tersebut aktif pada saat poros potensiometer diputar sampai ke posisi tertentu, biasanya di bagian paling ujung (baik kiri maupun kanan tergantung desainnya).
Saklar ini berfungsi untuk menghubungkan atau memutuskan arus listrik dalam rangkaian, sementara bagian potensiometernya tetap berfungsi mengatur resistansi.
Fungsi ganda ini menjadikan switch potentiometer sangat efisien digunakan dalam perangkat yang membutuhkan pengaturan resistansi dan kemampuan on/off dalam satu kendali.
Cara Kerja Switch Potentiometer
Secara umum, switch potentiometer bekerja seperti potensiometer biasa, dengan tambahan fitur saklar. Berikut ini adalah penjelasan masing-masing fungsi:
- Fungsi potensiometer
Saat poros diputar, resistansi antara terminal pusat (wiper) dan dua terminal lainnya akan berubah. Pengaturan ini mengatur seberapa besar arus atau tegangan yang diteruskan dalam rangkaian. Biasanya digunakan untuk mengatur volume, kecepatan motor, pencahayaan, atau output sinyal lainnya. - Fungsi saklar
Pada posisi tertentu, misalnya saat poros diputar penuh ke kiri, kontak saklar akan aktif. Saklar ini bisa bersifat normally open atau normally closed tergantung jenisnya. Artinya, bisa mengaktifkan atau memutuskan arus saat mencapai titik tersebut. Fitur ini biasanya digunakan untuk menyalakan atau mematikan perangkat, seperti tombol daya di perangkat audio.
Jenis-Jenis Switch Potentiometer
Terdapat beberapa jenis switch potentiometer berdasarkan bentuk, fungsi, dan aplikasinya. Beberapa yang umum dijumpai antara lain:
- Potensiometer dengan saklar rotary
Merupakan jenis yang paling umum, digunakan dalam peralatan audio dan elektronik rumah tangga. Saklar rotary biasanya terletak di ujung rotasi dan berfungsi untuk on/off. - Potensiometer linier dengan saklar
Memiliki gerakan lurus (linear) daripada putaran. Biasanya digunakan dalam aplikasi yang membutuhkan gerakan pengaturan linier, seperti mixer audio. - Digital switch potentiometer
Menggunakan sinyal digital untuk mengatur resistansi dan memiliki fitur saklar elektronik. Biasanya digunakan pada sistem digital dengan kontrol mikroprosesor. - Push-pull switch potentiometer
Jenis ini memiliki mekanisme saklar yang aktif saat batang potensiometer ditekan atau ditarik, bukan saat diputar. Banyak digunakan dalam gitar listrik atau instrumen musik.
Baca juga: Mengenal Potensiometer Single-Turn: Fungsi, Cara Kerja, dan Aplikasinya dalam Elektronika
Keunggulan Switch Potentiometer
Penggunaan switch potentiometer memiliki beberapa keunggulan, antara lain:
- Hemat ruang
Menggabungkan dua fungsi dalam satu komponen mengurangi kebutuhan tempat di PCB atau panel perangkat. - Efisiensi kontrol
Memudahkan pengguna dalam mengoperasikan perangkat hanya dengan satu kontrol untuk dua fungsi. - Keandalan
Dengan desain mekanis yang sederhana dan tahan lama, komponen ini memiliki tingkat keausan yang rendah jika digunakan dengan tepat. - Praktis
Ideal untuk perangkat portabel dan desain minimalis, karena hanya membutuhkan satu kontrol untuk pengaturan dan pengaktifan perangkat.
Contoh Penerapan dalam Rangkaian Elektronik
Berikut ini beberapa contoh penerapan switch potentiometer dalam perangkat elektronik:
- Pengaturan volume dan power pada speaker aktif
Saat pengguna memutar knop volume ke arah kanan, perangkat menyala dan volume bertambah. Saat diputar penuh ke kiri, perangkat mati karena saklar dalam switch potentiometer memutus arus. - Pengaturan intensitas cahaya pada lampu dimmer
Satu kontrol digunakan untuk menyalakan lampu dan mengatur intensitas cahaya sesuai kebutuhan. - Pengaturan kecepatan motor DC
Dalam sistem kontrol motor, switch potentiometer dapat mengatur kecepatan sekaligus mengaktifkan atau mematikan motor. - Instrumen laboratorium
Digunakan untuk mengatur parameter eksperimen seperti suhu atau tegangan dengan akurasi, sekaligus memberi kontrol daya. - Gitar listrik dan alat musik lainnya
Jenis push-pull potentiometer digunakan untuk mengubah mode atau efek suara dengan sekali tarik.
Hal yang Perlu Diperhatikan Saat Menggunakan Switch Potentiometer
Agar penggunaan switch potentiometer maksimal dan awet, berikut beberapa hal penting yang perlu diperhatikan:
- Jangan memutar secara paksa melebihi batas rotasi
- Pastikan nilai resistansi dan rating arus sesuai dengan kebutuhan rangkaian
- Hindari paparan debu dan kelembaban tinggi yang dapat merusak kontak mekanik
- Gunakan dengan tegangan dan arus sesuai spesifikasi pabrikan
Spesifikasi Umum Switch Potentiometer
Beberapa spesifikasi teknis yang biasa dicantumkan pada produk switch potentiometer antara lain:
- Nilai resistansi: 1 kΩ, 10 kΩ, 50 kΩ, hingga 1 MΩ
- Toleransi resistansi: ±10% hingga ±20%
- Daya maksimum: biasanya 0,25 W hingga 0,5 W
- Tipe saklar: single-pole single-throw (SPST)
- Posisi saklar aktif: rotasi penuh ke kiri atau kanan
Memilih spesifikasi yang tepat sangat penting agar komponen bekerja optimal dan tidak mudah rusak.
Perbedaan Switch Potentiometer dan Potensiometer Biasa
Switch potentiometer memiliki tambahan fungsi saklar, sedangkan potensiometer biasa hanya mengatur resistansi. Dalam aplikasi di mana pengguna perlu mengontrol nyala atau mati suatu perangkat secara langsung bersamaan dengan penyetelan resistansi, switch potentiometer menjadi pilihan yang lebih tepat.
Bcaa juga: Mengenal Potensiometer Multi-Turn: Fungsi, Kelebihan, dan Aplikasinya dalam Elektronika
Switch potentiometer adalah komponen elektronik multifungsi yang menggabungkan potensiometer dan saklar dalam satu unit.
Fungsinya sangat berguna dalam sistem yang memerlukan penyetelan resistansi sekaligus pengendalian on/off perangkat.
Dengan efisiensi, kepraktisan, dan desain yang kompak, switch potentiometer menjadi salah satu komponen favorit dalam berbagai aplikasi, baik itu perangkat audio, sistem kontrol industri, maupun perangkat rumah tangga.
Memahami cara kerja, jenis, dan penerapannya sangat penting bagi teknisi, penggemar elektronika, maupun desainer rangkaian agar dapat memilih komponen yang paling sesuai dengan kebutuhan. Selalu pastikan untuk menggunakan produk yang sesuai dengan spesifikasi teknis dan lingkungan kerja yang aman.
