tugassains.com – Dalam dunia elektronika, terdapat banyak komponen yang digunakan untuk mengatur arus dan tegangan dalam suatu rangkaian. Salah satu komponen penting dalam proses pengaturan tersebut adalah potensiometer.
Potensiometer merupakan resistor variabel yang digunakan untuk mengubah nilai resistansi dalam suatu sirkuit, dan terdapat berbagai jenis potensiometer berdasarkan bahan dan konstruksinya. Salah satu jenis yang cukup dikenal karena daya tahannya adalah potensiometer wirewound.
Potensiometer wirewound digunakan dalam berbagai perangkat elektronik yang memerlukan kontrol presisi serta ketahanan terhadap arus listrik tinggi.
Komponen ini banyak ditemukan pada peralatan industri, peralatan audio, serta perangkat ukur laboratorium. Artikel ini akan membahas lebih dalam tentang potensiometer wirewound, termasuk pengertian, cara kerja, kelebihan, kekurangan, serta aplikasinya.
Daftar Isi
Pengertian Potensiometer Wirewound

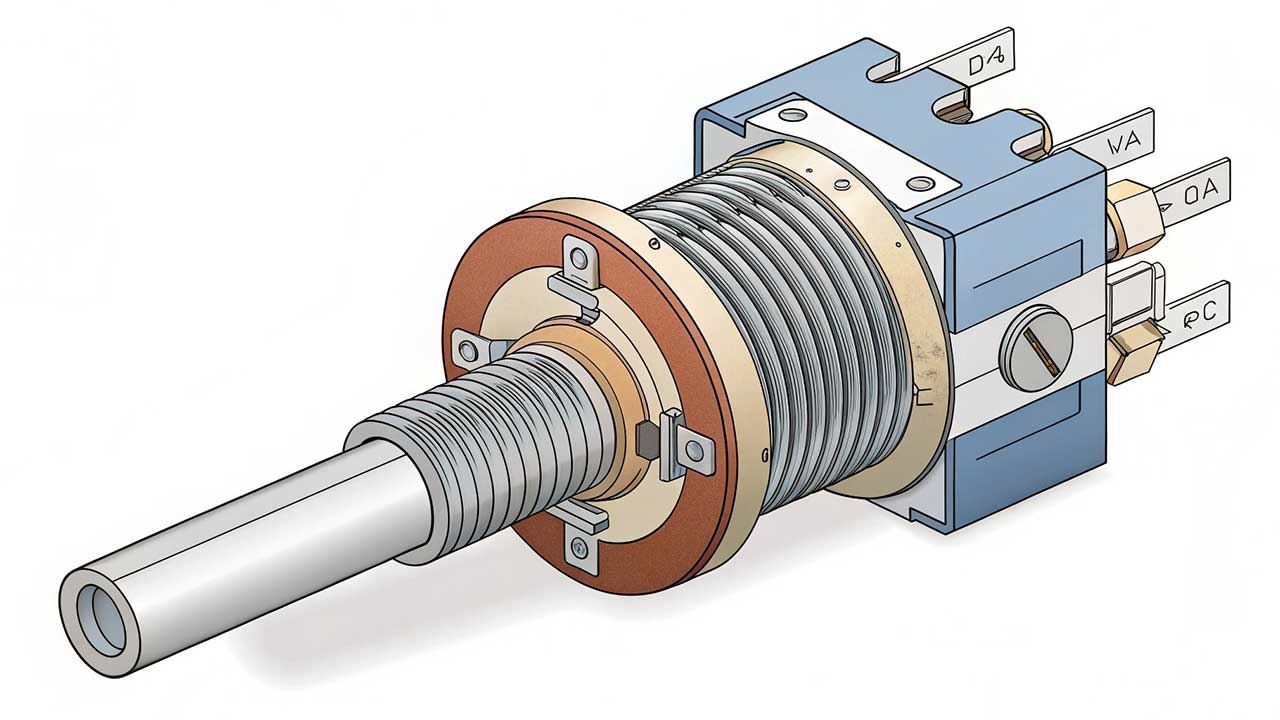

Potensiometer wirewound adalah jenis potensiometer yang menggunakan kawat resistif yang dililitkan pada inti isolator sebagai elemen resistif utamanya. Kawat tersebut biasanya terbuat dari bahan seperti nichrome atau campuran logam lain yang memiliki tahanan tinggi dan stabil terhadap perubahan suhu.
Elemen kawat tersebut dihubungkan dengan wiper atau sikat geser yang bergerak di atas permukaan lilitan kawat.
Saat wiper digerakkan, titik kontaknya dengan kawat resistif akan berpindah, sehingga nilai resistansi antara terminal dapat berubah. Potensiometer ini umumnya digunakan pada aplikasi yang membutuhkan daya besar dan akurasi pengaturan yang tinggi.
Struktur dan Bahan Penyusun
Struktur potensiometer wirewound cukup sederhana namun kokoh. Komponen ini terdiri dari beberapa bagian utama, antara lain:
- Elemen resistif berbentuk kawat logam
- Inti isolator tempat kawat dililitkan
- Wiper (kontak geser) yang bergerak di atas lilitan
- Rumah pelindung yang terbuat dari plastik atau logam
- Terminal untuk koneksi ke sirkuit
Material kawat resistif biasanya dipilih berdasarkan karakteristik ketahanan suhu, stabilitas resistansi, serta kemampuan menghantarkan arus besar tanpa mengalami kerusakan. Ini menjadikan potensiometer wirewound sangat andal untuk digunakan dalam aplikasi dengan beban tinggi.
Cara Kerja Potensiometer Wirewound
Prinsip kerja potensiometer wirewound pada dasarnya sama dengan potensiometer jenis lainnya, yaitu berdasarkan perubahan posisi wiper terhadap elemen resistif. Ketika poros potensiometer diputar, wiper akan bergerak di sepanjang permukaan lilitan kawat.
Posisi wiper menentukan panjang kawat resistif yang dilalui oleh arus listrik, dan ini akan mempengaruhi besar kecilnya resistansi yang dihasilkan.
Karena elemen resistif berupa kawat yang dililit secara spiral, maka perubahan resistansi tidak selalu berjalan mulus. Dalam beberapa kasus, dapat terjadi efek lompatan kecil saat wiper berpindah dari satu lilitan ke lilitan lainnya. Namun, efek ini tidak signifikan dalam banyak aplikasi, terutama pada sistem yang tidak terlalu sensitif terhadap fluktuasi kecil.
Keunggulan Potensiometer Wirewound
Ada beberapa kelebihan dari penggunaan potensiometer wirewound dibandingkan dengan jenis lainnya seperti potensiometer karbon atau plastik konduktif. Beberapa keunggulan tersebut meliputi:
- Daya tahan tinggi terhadap arus dan panas
Potensiometer ini dapat menangani daya yang lebih besar dibandingkan potensiometer biasa, karena kawat resistifnya mampu menghantarkan arus tinggi tanpa mudah rusak. - Akurasi lebih baik
Dengan struktur lilitan kawat yang teratur, potensiometer wirewound mampu memberikan pengaturan resistansi yang lebih presisi. - Umur pemakaian lebih lama
Bahan logam dan konstruksi yang kuat membuat komponen ini tahan terhadap keausan mekanis dan perubahan suhu, sehingga memiliki masa pakai yang lebih panjang. - Stabilitas nilai resistansi
Perubahan suhu tidak terlalu mempengaruhi nilai resistansi, karena bahan kawat yang digunakan memiliki koefisien suhu rendah.
Kekurangan Potensiometer Wirewound
Meskipun memiliki banyak kelebihan, potensiometer wirewound juga memiliki beberapa kekurangan, antara lain:
- Ukuran relatif besar
Karena menggunakan kawat lilit, ukuran komponen ini cenderung lebih besar daripada jenis lainnya dengan nilai resistansi yang sama. - Respon perubahan tidak halus
Pergerakan wiper di atas kawat dapat menimbulkan efek lompatan kecil pada output resistansi, meskipun tidak selalu menjadi masalah besar. - Harga lebih mahal
Proses produksi dan material yang digunakan membuat harga potensiometer wirewound sedikit lebih tinggi dibandingkan potensiometer konvensional. - Tidak cocok untuk sinyal frekuensi tinggi
Kawat lilit memiliki induktansi sendiri, sehingga pada frekuensi tinggi bisa menimbulkan gangguan atau ketidakakuratan.
Aplikasi Potensiometer Wirewound
Potensiometer jenis ini sering digunakan pada berbagai perangkat yang memerlukan kontrol arus atau tegangan secara manual maupun semi otomatis. Beberapa contoh penerapannya antara lain:
- Peralatan laboratorium dan pengujian
Digunakan untuk kalibrasi alat ukur atau sebagai pengatur sensitivitas instrumen. - Sistem audio analog
Biasa digunakan untuk pengaturan volume, tone, atau balance karena ketahanan dan kestabilannya. - Power supply variabel
Sebagai pengatur tegangan output dalam catu daya yang dapat disesuaikan. - Sistem kontrol industri
Dipakai dalam panel kendali mesin untuk mengatur parameter operasional seperti kecepatan motor atau posisi aktuator. - Perangkat elektronik rumah tangga
Pada beberapa peralatan seperti oven listrik atau pemanas air yang membutuhkan pengaturan suhu manual.
Cara Memilih Potensiometer Wirewound yang Tepat
Dalam memilih potensiometer wirewound, beberapa faktor yang perlu diperhatikan adalah:
- Nilai resistansi dan toleransi
- Daya maksimum yang dapat ditangani
- Tipe putaran (rotary atau linier)
- Dimensi fisik sesuai dengan ruang pada rangkaian
- Kesesuaian dengan jenis output yang diinginkan (linier atau logaritmik)
Pemilihan yang tepat akan menentukan performa dari keseluruhan rangkaian elektronik.
Baca juga: Mengenal Potensiometer Karbon: Fungsi, Cara Kerja, dan Aplikasinya dalam Rangkaian Elektronika
Potensiometer wirewound merupakan pilihan yang sangat baik untuk aplikasi elektronik yang membutuhkan resistansi presisi dan daya tinggi. Konstruksinya yang kuat serta kestabilannya terhadap perubahan suhu dan arus besar menjadikan komponen ini sangat handal dalam berbagai kondisi operasional.
Walaupun memiliki beberapa kekurangan seperti ukuran yang lebih besar dan harga yang lebih tinggi, keunggulan yang dimilikinya membuat potensiometer ini tetap menjadi pilihan utama dalam banyak aplikasi teknis dan industri.
Dengan memahami karakteristik, cara kerja, dan aplikasinya, penggunaan potensiometer wirewound dalam rangkaian elektronik akan lebih optimal dan sesuai dengan kebutuhan teknis yang ada.
