tugassains.com – Dalam dunia elektronika, komponen pengatur resistansi memiliki peran penting dalam mendukung kestabilan dan keakuratan kinerja suatu sistem. Salah satu komponen yang paling umum digunakan untuk keperluan ini adalah potensiometer.
Terdapat beberapa jenis potensiometer berdasarkan desain dan penggunaannya, salah satu yang paling dikenal adalah potensiometer single-turn. Komponen ini banyak digunakan pada perangkat elektronik sehari-hari, termasuk dalam pengaturan volume audio, pencahayaan, hingga pengendalian tegangan.
Artikel ini akan membahas secara mendalam tentang potensiometer single-turn, meliputi pengertian, prinsip kerja, jenis-jenisnya, fungsi, keunggulan, hingga aplikasinya dalam berbagai rangkaian elektronik. Penjelasan akan disajikan secara sistematis untuk memberikan pemahaman menyeluruh, terutama bagi para pelajar, teknisi, maupun penggemar dunia elektronika.
Baca juga: Potensiometer Linier Putar: Pengertian, Fungsi, dan Aplikasinya dalam Elektronika
Daftar Isi
Pengertian Potensiometer Single-Turn

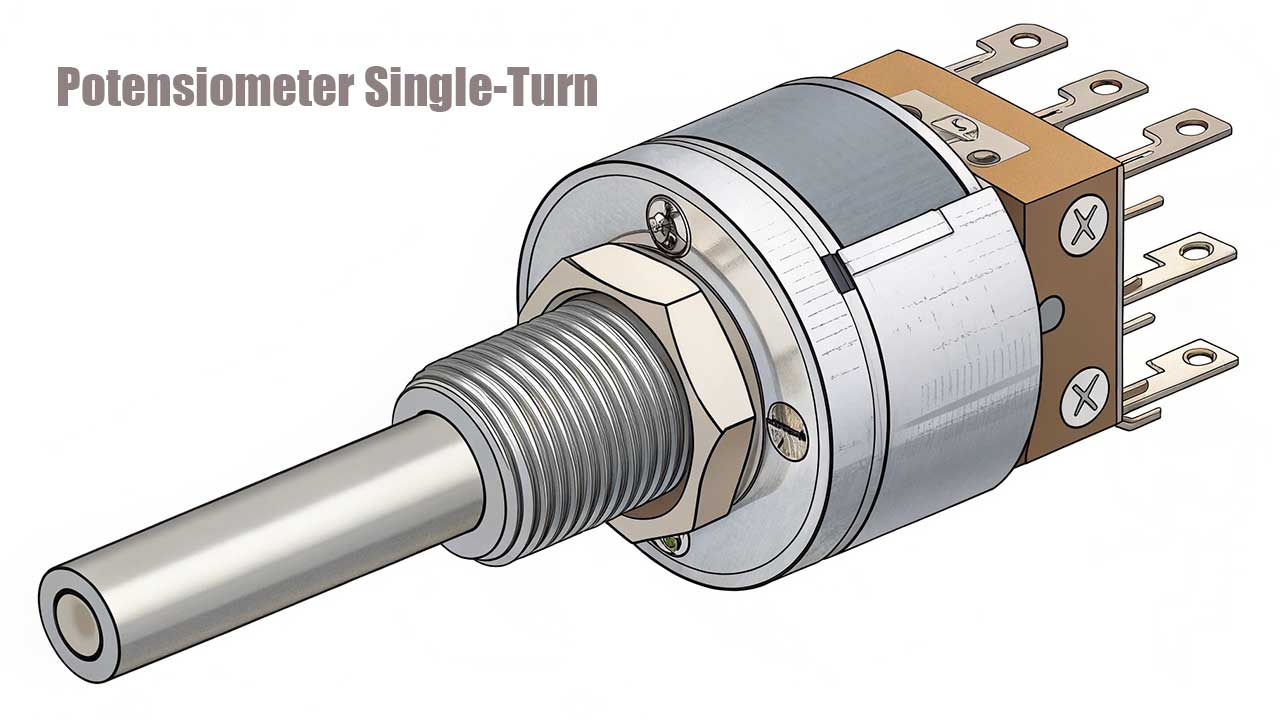

Potensiometer single-turn adalah jenis potensiometer yang dirancang untuk dioperasikan dalam satu putaran penuh atau kurang dari 360 derajat.
Komponen ini bekerja sebagai resistor variabel, yang nilai resistansinya dapat diubah dengan memutar porosnya. Nama “single-turn” merujuk pada fakta bahwa pengguna hanya perlu memutar kenop satu kali untuk mencapai nilai resistansi maksimal dari komponen tersebut.
Biasanya, potensiometer jenis ini memiliki tiga terminal: dua terminal ujung yang terhubung ke elemen resistif, dan satu terminal wiper (penggeser) yang bergerak sepanjang elemen tersebut. Posisi wiper menentukan nilai resistansi antara terminal tengah dengan terminal ujung lainnya.
Cara Kerja Potensiometer Single-Turn
Prinsip kerja potensiometer single-turn tergolong sederhana. Ketika poros potensiometer diputar, wiper yang menempel pada jalur resistif akan bergeser, mengubah panjang jalur resistansi yang dilalui arus listrik. Perubahan panjang ini mengakibatkan perubahan nilai resistansi antara terminal wiper dan terminal lainnya.
Sebagai contoh, jika poros diputar ke arah kanan, maka nilai resistansi antara terminal wiper dan salah satu terminal ujung akan meningkat, sementara resistansi terhadap terminal lainnya akan menurun. Hal ini memungkinkan potensiometer digunakan sebagai pembagi tegangan, di mana tegangan output ditentukan oleh posisi wiper.
Fungsi Potensiometer Single-Turn dalam Rangkaian Elektronika
Potensiometer single-turn memiliki beragam fungsi dalam dunia elektronika, antara lain:
- Pengatur Tegangan
Potensiometer sering digunakan untuk mengatur tegangan output pada rangkaian pembagi tegangan. Posisi wiper menentukan besarnya tegangan yang diambil dari total sumber tegangan. - Pengatur Volume Audio
Salah satu aplikasi paling umum adalah sebagai pengatur volume pada perangkat audio. Dengan memutar potensiometer, pengguna dapat menaikkan atau menurunkan volume. - Kalibrasi dan Penyetelan
Dalam alat ukur atau sistem kendali, potensiometer digunakan untuk melakukan penyetelan (trimming) guna mengkalibrasi rangkaian agar bekerja sesuai dengan parameter yang diinginkan. - Kontrol Kecepatan Motor
Dalam aplikasi tertentu, potensiometer berfungsi mengatur kecepatan putaran motor listrik, terutama dalam sistem DC. - Pengaturan Intensitas Cahaya
Digunakan dalam rangkaian dimmer lampu, potensiometer dapat mengatur tingkat pencahayaan lampu berdasarkan posisi kenopnya.
Jenis-Jenis Potensiometer Single-Turn
Berdasarkan bentuk fisik dan cara pemasangannya, potensiometer single-turn dibedakan menjadi beberapa jenis berikut:
- Potensiometer Linier (Linear Taper)
Perubahan resistansi sebanding dengan perputaran poros. Artinya, jika poros diputar setengah putaran, nilai resistansi juga mencapai sekitar setengah dari nilai maksimum. Potensiometer jenis ini umum digunakan dalam aplikasi pengukuran atau kontrol arus. - Potensiometer Logaritmik (Audio Taper)
Perubahan resistansi tidak linier terhadap perputaran poros. Cocok untuk aplikasi audio karena telinga manusia merespons suara secara logaritmik, sehingga kontrol volume terasa lebih natural. - Potensiometer Putar (Rotary)
Potensiometer yang berbentuk bulat dan dioperasikan dengan memutar porosnya. Merupakan bentuk paling umum dari potensiometer single-turn. - Potensiometer Geser (Slider)
Meski termasuk dalam kategori potensiometer, jenis slider dioperasikan dengan cara menggeser tuas ke kanan atau kiri. Namun, jika slider hanya memungkinkan satu siklus gerakan dari ujung ke ujung, ia juga dapat digolongkan sebagai single-turn secara prinsip kerja resistif.
Keunggulan Potensiometer Single-Turn
Dibandingkan dengan jenis potensiometer lainnya seperti multi-turn, potensiometer single-turn memiliki beberapa kelebihan yang menjadikannya pilihan populer, yaitu:
- Kemudahan penggunaan
Karena hanya memerlukan satu putaran penuh, pengguna dapat dengan cepat mengatur nilai resistansi. - Ukuran kompak dan hemat ruang
Sangat cocok untuk perangkat dengan keterbatasan ruang fisik. - Biaya lebih terjangkau
Umumnya lebih murah dibandingkan dengan potensiometer multi-putaran atau digital. - Tersedia dalam berbagai nilai resistansi
Memungkinkan fleksibilitas dalam desain rangkaian.
Keterbatasan Potensiometer Single-Turn
Walaupun banyak kelebihan, potensiometer single-turn juga memiliki beberapa keterbatasan, antara lain:
- Presisi rendah
Karena hanya satu putaran, sulit untuk melakukan penyetelan yang sangat akurat. - Kurang cocok untuk aplikasi kalibrasi presisi tinggi
Dalam sistem pengukuran atau kontrol presisi, potensiometer jenis multi-putaran lebih disarankan.
Cara Menggunakan Potensiometer Single-Turn dalam Rangkaian
Untuk menggunakan potensiometer single-turn dalam rangkaian, langkah-langkahnya sebagai berikut:
- Tentukan fungsi yang diinginkan, apakah sebagai pembagi tegangan, pengatur volume, atau kontrol lainnya.
- Sambungkan dua terminal luar ke sumber tegangan dan ground.
- Terminal tengah (wiper) dihubungkan ke titik output yang mengarah ke bagian rangkaian lainnya.
- Sesuaikan posisi wiper untuk mendapatkan nilai resistansi atau tegangan output yang sesuai dengan kebutuhan sistem.
Pengukuran resistansi potensiometer dapat dilakukan dengan multimeter. Saat tidak terhubung ke sirkuit, pengguna bisa memutar poros dan mengukur perubahan resistansi antara terminal untuk memahami karakteristiknya.
Aplikasi Praktis dalam Kehidupan Sehari-Hari
Potensiometer single-turn sering ditemukan dalam berbagai perangkat rumah tangga dan industri, seperti:
- Radio analog, untuk mengatur volume atau tuning frekuensi
- Oven listrik, sebagai pengatur suhu
- Lampu meja yang memiliki fitur dimmer
- Perangkat laboratorium untuk kalibrasi manual
- Remote control analog
Baca juga: Potensiometer Film Konduktif: Pengertian, Prinsip Kerja, dan Aplikasinya dalam Rangkaian Elektronika
Potensiometer single-turn merupakan komponen penting dalam dunia elektronika, khususnya dalam pengaturan resistansi dan tegangan.
Dengan desain sederhana dan penggunaan yang mudah, potensiometer ini menjadi pilihan utama untuk berbagai aplikasi umum yang tidak memerlukan presisi tinggi. Meski memiliki keterbatasan dalam akurasi, keunggulannya dari sisi ukuran, harga, dan kemudahan integrasi tetap menjadikannya relevan hingga kini.
Pemahaman yang baik mengenai fungsi dan prinsip kerja potensiometer single-turn akan sangat membantu dalam perancangan serta perbaikan rangkaian elektronik, baik di tingkat hobi maupun profesional.
