tugassains.com – Dalam dunia elektronika, terdapat berbagai komponen yang berfungsi untuk mengatur, mengukur, dan menstabilkan parameter listrik dalam sebuah rangkaian. Salah satu komponen yang sering digunakan untuk mengontrol resistansi secara akurat adalah potensiometer.
Dari berbagai jenis yang tersedia, potensiometer multi-turn dikenal sebagai varian yang menawarkan pengaturan nilai resistansi dengan tingkat presisi lebih tinggi dibandingkan jenis satu putaran.
Potensiometer multi-turn dirancang untuk memberikan kontrol yang lebih teliti terhadap nilai resistansi dengan memerlukan beberapa putaran penuh untuk berpindah dari titik resistansi minimum ke maksimum.
Artikel ini akan mengulas secara menyeluruh mengenai potensiometer jenis ini, mulai dari pengertian, cara kerja, kelebihan, jenis-jenisnya, hingga aplikasi praktis dalam perangkat elektronik.
Daftar Isi
Pengertian Potensiometer Multi-Turn

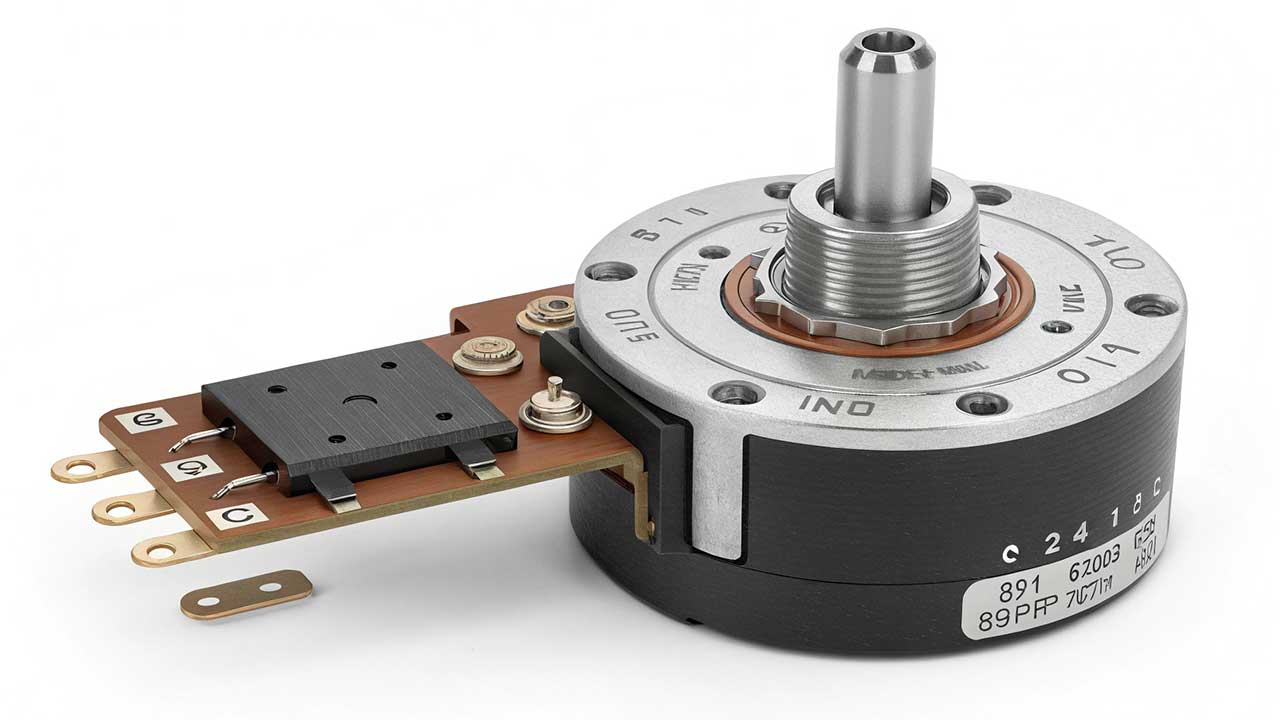

Potensiometer multi-turn merupakan salah satu jenis resistor variabel yang memerlukan lebih dari satu putaran penuh untuk mengubah nilai resistansi dari minimum ke maksimum.
Umumnya, potensiometer ini membutuhkan lima hingga dua puluh lima putaran, tergantung pada spesifikasinya. Dengan desain seperti itu, pengguna dapat melakukan pengaturan yang sangat halus dan presisi terhadap resistansi yang diinginkan.
Potensiometer ini memiliki tiga terminal, yaitu dua terminal tetap pada kedua ujung jalur resistif, dan satu terminal yang terhubung ke wiper atau lengan geser. Posisi wiper yang bergerak selama putaran menentukan nilai resistansi yang dikeluarkan oleh komponen ini.
Cara Kerja Potensiometer Multi-Turn
Prinsip kerja potensiometer multi-turn pada dasarnya sama dengan potensiometer konvensional, yaitu memanfaatkan gerakan wiper di atas jalur resistif untuk mengubah nilai resistansi.
Namun, pada potensiometer multi-turn, wiper digerakkan melalui mekanisme ulir atau roda gigi, sehingga untuk mencapai perubahan nilai resistansi dari nol hingga maksimum diperlukan beberapa kali putaran.
Desain ini memungkinkan pengguna mengatur resistansi dengan lebih teliti, karena setiap putaran menghasilkan perubahan resistansi yang relatif kecil. Hal ini sangat berguna dalam aplikasi yang memerlukan kalibrasi atau penyesuaian parameter yang sangat akurat dan stabil.
Jenis-Jenis Potensiometer Multi-Turn
Terdapat beberapa jenis potensiometer multi-turn yang umum digunakan di bidang elektronika, antara lain:
- Potensiometer rotary multi-turn
Jenis ini menggunakan mekanisme putaran berulir untuk menggerakkan wiper. Biasanya digunakan untuk aplikasi dengan ruang terbatas karena ukurannya yang ringkas dan pemasangan yang mudah di papan sirkuit. - Potensiometer linier multi-turn
Jenis ini menggunakan gerakan linear untuk mengatur resistansi. Cocok untuk aplikasi industri atau laboratorium yang memerlukan penyesuaian yang dapat diamati secara visual. - Potensiometer multi-turn dengan penanda nilai
Beberapa potensiometer dilengkapi dengan indikator numerik atau dial yang menunjukkan nilai resistansi yang sedang digunakan. Fitur ini sangat membantu dalam proses kalibrasi yang membutuhkan pencatatan data.
Baca juga: Potensiometer Film Konduktif: Pengertian, Prinsip Kerja, dan Aplikasinya dalam Rangkaian Elektronika
Keunggulan Potensiometer Multi-Turn
Dibandingkan dengan potensiometer satu putaran, potensiometer multi-turn menawarkan sejumlah keunggulan yang menjadikannya pilihan ideal untuk aplikasi presisi:
- Presisi tinggi: Kemampuan melakukan penyesuaian resistansi secara bertahap memungkinkan pengguna mendapatkan nilai yang sangat akurat.
- Stabilitas: Setelah disetel, nilai resistansi relatif stabil dan tidak mudah berubah akibat getaran atau perubahan lingkungan.
- Umur pakai lebih lama: Karena wiper bergerak perlahan, keausan mekanis dapat dikurangi, memperpanjang masa pakai komponen.
- Pengulangan yang konsisten: Nilai yang dihasilkan pada posisi tertentu cenderung konsisten meskipun dilakukan pengaturan berulang kali.
Aplikasi Potensiometer Multi-Turn
Potensiometer jenis ini banyak digunakan dalam berbagai perangkat dan sistem yang membutuhkan penyesuaian parameter dengan akurasi tinggi. Beberapa contoh aplikasinya antara lain:
- Alat ukur dan instrumen laboratorium
Digunakan dalam osiloskop, multimeter presisi, dan alat kalibrasi lainnya yang membutuhkan kontrol resistansi yang sangat halus. - Sistem kontrol industri
Dalam sistem otomasi industri, potensiometer ini digunakan untuk mengatur parameter seperti kecepatan motor, level tekanan, dan tegangan output. - Rangkaian sensor
Dalam sistem berbasis sensor, potensiometer multi-turn digunakan untuk menyesuaikan sensitivitas atau ambang batas aktivasi sensor. - Peralatan medis
Peralatan seperti alat monitor denyut jantung, respirator, dan perangkat laboratorium medis membutuhkan kontrol presisi yang dapat dicapai melalui potensiometer ini. - Audio dan elektronik profesional
Dalam rangkaian audio profesional, potensiometer multi-turn digunakan untuk mengatur level sinyal, penguatan, atau filter frekuensi secara akurat.
Cara Menggunakan Potensiometer Multi-Turn
Untuk memanfaatkan potensiometer multi-turn secara optimal, ada beberapa langkah yang perlu diperhatikan:
- Penempatan yang stabil
Tempatkan potensiometer di lokasi yang tidak mudah terguncang atau terpapar suhu ekstrem. Hal ini penting untuk menjaga kestabilan nilai resistansi. - Gunakan alat bantu yang sesuai
Pengaturan nilai dilakukan menggunakan obeng presisi atau alat penyesuaian khusus. Hindari penggunaan alat yang terlalu besar atau kasar agar tidak merusak mekanisme dalamnya. - Lakukan pengukuran saat penyesuaian
Gunakan multimeter untuk memastikan nilai resistansi sesuai dengan kebutuhan rangkaian saat melakukan pengaturan. - Jangan diputar secara paksa
Meskipun memiliki banyak putaran, potensiometer ini memiliki batas maksimum. Memutarnya secara berlebihan dapat merusak mekanisme internal.
Pertimbangan dalam Pemilihan Potensiometer Multi-Turn
Sebelum memilih potensiometer untuk proyek elektronik Anda, ada beberapa hal yang perlu dipertimbangkan:
- Nilai resistansi: Sesuaikan nilai resistansi maksimum yang tersedia dengan kebutuhan rangkaian.
- Toleransi: Periksa toleransi nilai resistansi agar sesuai dengan spesifikasi teknis rangkaian.
- Ukuran dan tipe pemasangan: Pastikan potensiometer sesuai dengan ukuran dan tata letak PCB.
- Jumlah putaran: Pilih jumlah putaran berdasarkan tingkat presisi yang diinginkan.
Baca juga: Mengenal Potensiometer Single-Turn: Fungsi, Cara Kerja, dan Aplikasinya dalam Elektronika
Potensiometer multi-turn merupakan solusi ideal untuk aplikasi yang membutuhkan penyetelan resistansi secara halus dan presisi.
Dengan keunggulan dalam akurasi, stabilitas, dan daya tahan, komponen ini sangat berguna dalam berbagai sistem, mulai dari alat ukur laboratorium hingga sistem kontrol industri.
Pemahaman yang baik mengenai karakteristik dan penggunaannya akan membantu para teknisi dan hobiis elektronika dalam merancang sistem yang lebih andal dan akurat.
Untuk menambah wawasan Anda mengenai komponen lainnya, Anda juga bisa membaca artikel terkait seperti pengenalan resistor variabel dan cara kerja potensiometer dalam rangkaian digital. Artikel semacam ini akan membantu Anda memahami lebih dalam dunia elektronika dan aplikasinya dalam kehidupan sehari-hari.
