tugassains.com – Dalam bidang elektronika, terdapat berbagai jenis komponen pasif yang memiliki peran penting dalam mendukung kinerja rangkaian listrik. Salah satu komponen yang sering digunakan dalam sirkuit frekuensi tinggi adalah kapasitor variabel.
Berbeda dengan kapasitor tetap yang nilai kapasitansinya tidak bisa diubah, kapasitor variabel dirancang agar pengguna dapat mengatur nilai kapasitansinya sesuai kebutuhan dalam sistem atau alat elektronik tertentu.
Kapasitor jenis ini banyak ditemukan pada perangkat seperti radio, pemancar, dan penerima sinyal, di mana penyesuaian frekuensi sangat dibutuhkan. Artikel ini akan membahas secara mendalam mengenai pengertian, fungsi, prinsip kerja, jenis, serta aplikasi kapasitor variabel dalam dunia elektronika.
Daftar Isi
Pengertian Kapasitor Variabel
Kapasitor variabel adalah jenis kapasitor yang memiliki nilai kapasitansi yang dapat diubah-ubah secara manual atau otomatis. Perubahan ini dilakukan melalui pergeseran atau perputaran salah satu pelat penghantar yang terdapat di dalamnya.
Nilai kapasitansi dapat disesuaikan dengan memutar poros yang menggerakkan pelat tersebut, sehingga jarak atau luas permukaan antar pelat berubah.
Secara umum, komponen ini digunakan dalam sirkuit tuning, seperti yang terdapat pada penerima radio, untuk mengatur frekuensi resonansi suatu rangkaian.
Dengan kemampuan mengubah nilai kapasitansi, kapasitor variabel memungkinkan pengguna untuk menyetel frekuensi sinyal yang diinginkan secara presisi.
Fungsi Kapasitor Variabel dalam Rangkaian Elektronik
Fungsi utama dari kapasitor variabel adalah untuk menyetel atau menyesuaikan nilai kapasitansi dalam rangkaian. Beberapa fungsi spesifik dari komponen ini meliputi:
- Penyetelan frekuensi resonansi
Pada rangkaian resonansi, terutama dalam radio dan pemancar RF (radio frequency), kapasitor variabel digunakan untuk menyetel frekuensi kerja. Dengan mengubah kapasitansi, frekuensi resonansi dari rangkaian LC (induktor-kapasitor) dapat disesuaikan. - Penyesuaian filter frekuensi
Dalam sirkuit filter, kapasitor variabel digunakan untuk menyesuaikan batas frekuensi cut-off. Ini berguna dalam aplikasi audio maupun komunikasi data. - Kalibrasi dan pengujian rangkaian
Komponen ini juga sering digunakan dalam tahap pengujian atau kalibrasi rangkaian elektronik, untuk menentukan nilai kapasitansi ideal sebelum menggantinya dengan kapasitor tetap. - Pengaturan level sinyal
Dalam beberapa sistem analog, kapasitor variabel digunakan untuk menyesuaikan level sinyal, seperti pada rangkaian tone control di perangkat audio.
Prinsip Kerja Kapasitor Variabel
Prinsip kerja kapasitor variabel tidak jauh berbeda dengan kapasitor pada umumnya, yaitu menyimpan dan melepaskan muatan listrik. Namun, keunikan dari kapasitor ini terletak pada desain pelat-pelatnya yang dapat bergerak.

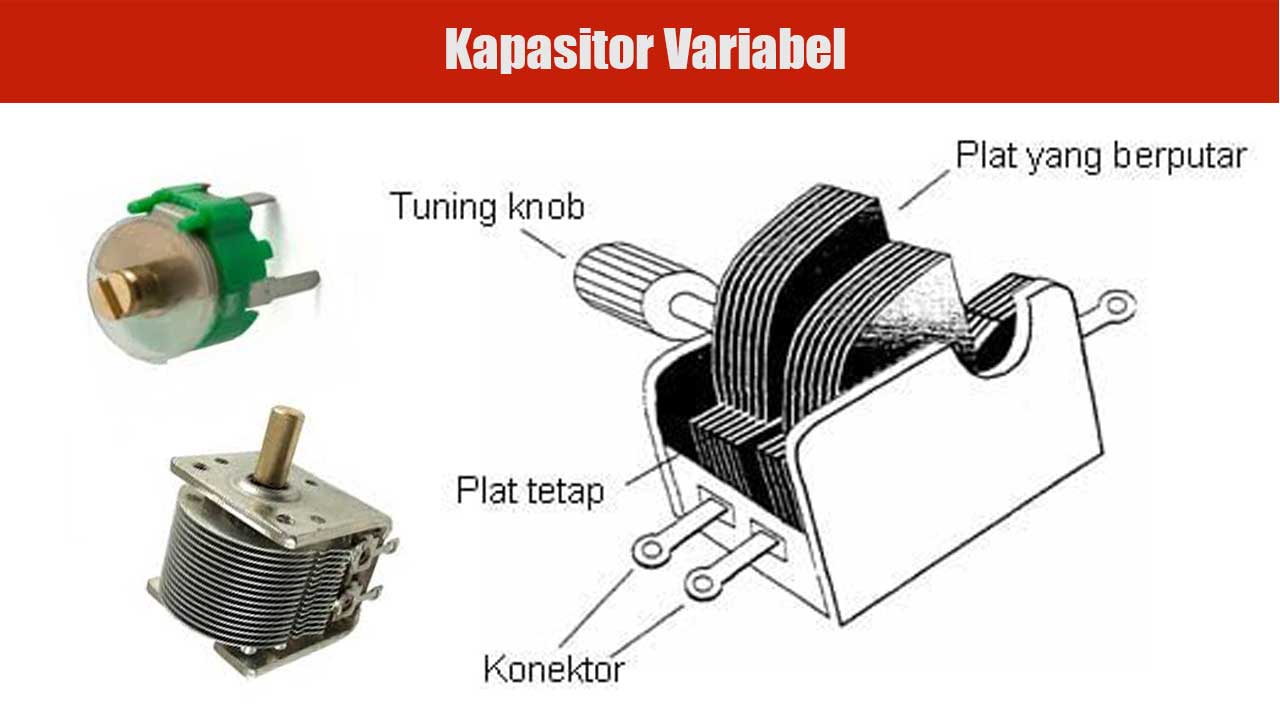

Struktur umum kapasitor variabel terdiri atas dua set pelat konduktor, yaitu pelat stator (diam) dan pelat rotor (bergerak).
Ketika rotor diputar, area tumpang tindih antara pelat-pelat ini berubah, sehingga mengubah kapasitansi. Semakin besar area tumpang tindih, maka nilai kapasitansi akan meningkat, dan sebaliknya.
Sebagian besar kapasitor variabel juga dirancang dengan bahan dielektrik udara, sehingga perubahan kapasitansi sangat responsif terhadap gerakan mekanis pelat.
Jenis-Jenis Kapasitor Variabel
Terdapat beberapa jenis kapasitor variabel yang diklasifikasikan berdasarkan bentuk fisik dan metode pengaturannya. Berikut ini adalah beberapa jenis yang umum ditemukan:
- Kapasitor tuning (air variable capacitor)
Jenis ini paling sering ditemukan dalam penerima radio analog. Menggunakan udara sebagai bahan dielektrik dan pelat logam berbentuk setengah lingkaran yang dapat diputar. - Kapasitor trimmer
Merupakan versi kecil dari kapasitor variabel, yang hanya bisa disetel menggunakan obeng kecil. Biasanya digunakan untuk kalibrasi tetap pada rangkaian dan jarang diubah setelah penyetelan awal. - Kapasitor varactor (variabel dengan tegangan)
Meskipun secara fisik bukan kapasitor variabel mekanis, varactor adalah dioda semikonduktor yang kapasitansinya dapat diubah dengan mengatur tegangan baliknya. Jenis ini umum digunakan dalam aplikasi frekuensi tinggi dan sistem otomatisasi. - Kapasitor padder
Digunakan untuk penyetelan frekuensi tambahan pada rangkaian oscillator atau mixer, terutama dalam perangkat komunikasi radio frekuensi menengah. - Kapasitor vacuum variable
Biasanya digunakan dalam sistem pemancar daya tinggi, jenis ini menggunakan ruang vakum sebagai dielektrik dan dapat menangani tegangan tinggi serta arus besar.
Pemilihan jenis kapasitor variabel yang tepat tergantung pada aplikasi, rentang frekuensi, kebutuhan presisi, dan daya yang ditangani.
Baca juga: Kapasitor Film: Jenis, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Aplikasi Kapasitor Variabel dalam Kehidupan Sehari-hari
Kapasitor variabel mungkin tidak terlihat secara langsung oleh pengguna umum, namun komponen ini berperan penting dalam banyak perangkat elektronik yang digunakan sehari-hari. Beberapa contoh aplikasinya antara lain:
- Radio FM/AM analog, untuk memilih frekuensi siaran yang diinginkan.
- Pemancar radio, sebagai bagian dari rangkaian tuning untuk frekuensi transmisi.
- Antena televisi analog, untuk menyetel penerimaan sinyal yang optimal.
- Sistem radar dan komunikasi militer, yang memerlukan penyetelan frekuensi sangat presisi.
- Peralatan pengujian laboratorium elektronika, untuk keperluan kalibrasi rangkaian eksperimen.
Kelebihan dan Kekurangan Kapasitor Variabel
Setiap komponen tentu memiliki kelebihan dan kekurangan yang perlu diperhatikan sebelum digunakan dalam suatu proyek atau perangkat.
Kelebihan:
- Dapat disesuaikan sesuai kebutuhan.
- Cocok untuk tuning frekuensi.
- Tersedia dalam berbagai jenis dan ukuran.
Kekurangan:
- Harga relatif lebih mahal dibanding kapasitor tetap.
- Rentan terhadap gangguan mekanis jika sering disetel.
- Kapasitas umumnya terbatas dalam skala kecil, terutama untuk jenis trimmer.
Tips Memilih dan Menggunakan Kapasitor Variabel
Berikut beberapa tips dalam memilih dan menggunakan kapasitor variabel secara efektif:
- Pastikan nilai kapasitansi yang dibutuhkan sesuai dengan rentang kerja komponen.
- Pilih jenis kapasitor yang sesuai dengan aplikasi (misalnya tuning, trimmer, atau varactor).
- Hindari menyetel terlalu sering jika tidak diperlukan, terutama pada jenis mekanis.
- Periksa kestabilan nilai kapasitansi setelah disetel, untuk memastikan tidak terjadi perubahan akibat getaran atau suhu.
Baca juga: Kapasitor Tantalum: Karakteristik, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Kapasitor variabel merupakan salah satu komponen yang memainkan peran penting dalam dunia elektronika, terutama dalam aplikasi yang melibatkan penyetelan frekuensi.
Dengan pemahaman yang baik tentang jenis, fungsi, dan cara kerjanya, pengguna dapat memilih dan memanfaatkan komponen ini secara optimal dalam berbagai proyek dan perangkat elektronik.
Sebagai salah satu alat bantu dalam proses kalibrasi dan tuning, kapasitor ini tidak hanya membantu meningkatkan performa sistem, tetapi juga memberikan fleksibilitas bagi teknisi dan perancang rangkaian. Untuk Anda yang ingin mendalami lebih jauh mengenai dunia komponen elektronik lainnya, terus ikuti konten-konten menarik seputar elektronika di blog ini.
