tugassains.com – Dalam dunia elektronika, terdapat banyak komponen yang memiliki fungsi penting dalam membentuk serta mengatur arus dan tegangan dalam suatu rangkaian. Salah satu komponen yang paling umum dan vital adalah kapasitor.
Komponen ini tidak hanya digunakan dalam perangkat sederhana, tetapi juga dalam sistem yang kompleks seperti perangkat komunikasi, komputer, hingga sistem tenaga listrik.
Meskipun berukuran kecil, kapasitor memiliki peran besar dalam kestabilan dan kinerja suatu rangkaian. Untuk memahami pentingnya komponen ini, mari kita bahas lebih lanjut mengenai pengertian, fungsi, prinsip kerja, jenis, dan aplikasinya dalam sistem elektronika.
Daftar Isi
Pengertian Kapasitor

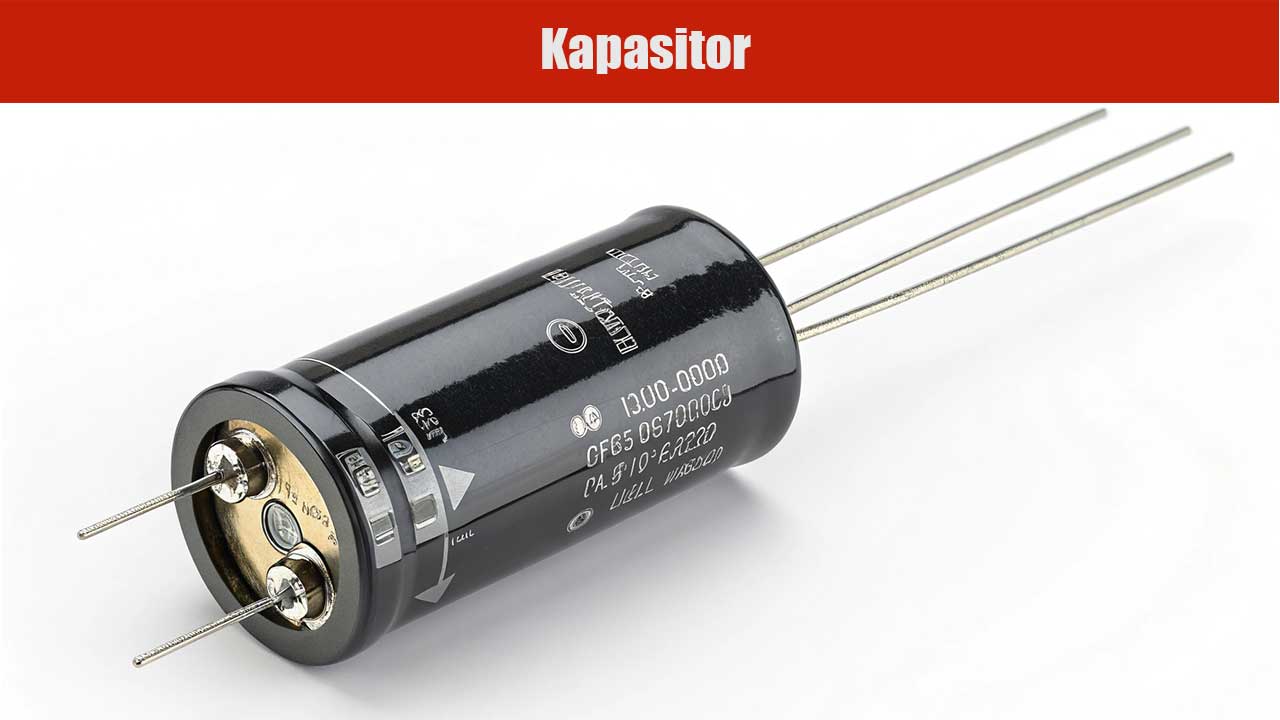

Kapasitor adalah komponen pasif dalam elektronika yang berfungsi untuk menyimpan dan melepaskan muatan listrik.
Kapasitor terdiri dari dua pelat konduktor yang dipisahkan oleh bahan isolator yang disebut dielektrik. Ketika diberi tegangan, muatan listrik akan tersimpan pada pelat-pelat tersebut.
Nilai kapasitas sebuah kapasitor dinyatakan dalam satuan Farad (F), namun dalam praktiknya, kapasitor yang digunakan biasanya memiliki nilai dalam satuan mikrofarad (μF), nanofarad (nF), atau pikofarad (pF) karena kapasitas yang sangat besar jarang digunakan dalam rangkaian elektronik standar.
Prinsip Kerja Kapasitor
Kapasitor bekerja berdasarkan prinsip dasar penyimpanan muatan listrik. Ketika tegangan diberikan pada kedua terminal kapasitor, elektron mulai berkumpul pada salah satu pelat dan menyebabkan pelat lainnya kekurangan elektron.
Proses ini menciptakan medan listrik di antara pelat-pelat dan menyimpan energi dalam bentuk medan tersebut.
Pada saat sumber tegangan dilepaskan, kapasitor tidak langsung kehilangan muatannya, tetapi secara perlahan melepaskan energi yang tersimpan melalui rangkaian.
Kemampuan ini menjadikan kapasitor sangat berguna dalam berbagai aplikasi yang memerlukan penyimpanan atau pelepasan energi dalam waktu singkat.
Fungsi Kapasitor dalam Rangkaian Elektronika
Kapasitor memiliki berbagai fungsi penting dalam suatu rangkaian elektronik. Beberapa di antaranya sebagai berikut:
- Penyaring (filter)
Digunakan dalam power supply untuk menghaluskan tegangan DC dari gelombang AC yang telah disearahkan. Dengan demikian, arus yang keluar menjadi lebih stabil. - Kopling sinyal
Digunakan untuk menghubungkan dua bagian dari suatu rangkaian tanpa memindahkan arus DC, hanya sinyal AC yang dapat melewati kapasitor ini. - Decoupling
Menyerap gangguan atau noise dari sumber tegangan agar tidak memengaruhi bagian lain dari rangkaian. - Pengatur frekuensi
Bersama dengan induktor, kapasitor digunakan dalam rangkaian osilator dan tuning untuk menghasilkan atau memilih frekuensi tertentu. - Penyimpan energi
Dalam aplikasi tertentu, kapasitor berfungsi untuk menyimpan energi dan melepaskannya ketika dibutuhkan, seperti pada kamera kilat atau sirkuit daya tinggi.
Jenis-Jenis Kapasitor
Ada berbagai jenis kapasitor yang diklasifikasikan berdasarkan bahan dielektrik, struktur, dan aplikasinya. Berikut beberapa jenis yang umum digunakan:
- Kapasitor Elektrolit
Memiliki polaritas (positif dan negatif) dan nilai kapasitansi tinggi. Biasanya digunakan dalam rangkaian power supply dan penyaringan. - Kapasitor Keramik
Berukuran kecil, tidak memiliki polaritas, dan biasanya digunakan untuk decoupling dan filter frekuensi tinggi. - Kapasitor Film
Memiliki stabilitas yang baik terhadap suhu dan frekuensi. Cocok digunakan dalam aplikasi audio dan filter. - Kapasitor Tantalum
Lebih stabil dan memiliki kapasitansi yang tinggi dalam ukuran kecil. Umumnya lebih mahal dan digunakan dalam rangkaian presisi. - Kapasitor Variabel
Nilai kapasitansinya dapat diubah. Digunakan dalam perangkat seperti radio untuk tuning sinyal.
Satuan Kapasitansi
Satuan dasar dari kapasitansi adalah Farad (F), tetapi satuan ini terlalu besar untuk penggunaan praktis, sehingga digunakan sub-satuan seperti:
- 1 Farad (F) = 1.000.000 mikrofarad (μF)
- 1 mikrofarad (μF) = 1.000 nanofarad (nF)
- 1 nanofarad (nF) = 1.000 pikofarad (pF)
Pemilihan kapasitor dalam rangkaian harus memperhatikan nilai kapasitansi, tegangan kerja maksimal, serta jenis material yang sesuai dengan kebutuhan aplikasi.
Cara Membaca Nilai Kapasitor
Sebagian besar kapasitor kecil diberi kode angka tiga digit untuk menunjukkan nilai kapasitansinya. Dua digit pertama menunjukkan angka, sedangkan digit ketiga menunjukkan faktor pengali. Misalnya, kapasitor dengan kode 104 berarti:
- 10 (dua digit pertama)
- 4 (faktor pengali) = 10.000
- Nilainya: 100.000 pF atau 100 nF
Beberapa kapasitor juga mencantumkan nilai tegangan maksimum yang dapat ditahan. Penting untuk memilih kapasitor dengan rating tegangan yang lebih tinggi dari tegangan kerja dalam rangkaian.
Aplikasi Kapasitor dalam Kehidupan Sehari-hari
Kapasitor banyak digunakan dalam berbagai perangkat elektronik dan sistem kelistrikan. Berikut beberapa contohnya:
- Dalam televisi dan radio sebagai bagian dari sirkuit penyaring dan tuning.
- Pada kipas angin dan motor listrik untuk membantu proses awal putaran (start capacitor).
- Dalam kamera digital untuk menyimpan energi kilat.
- Pada komputer dan motherboard untuk menjaga kestabilan suplai daya.
- Dalam power bank dan inverter untuk menyimpan serta mengatur energi listrik.
Perawatan dan Penggantian Kapasitor
Seiring waktu, kapasitor dapat mengalami penurunan kinerja atau bahkan kerusakan, terutama jika sering terpapar panas berlebih atau digunakan di luar batas tegangan yang direkomendasikan. Beberapa tanda kapasitor rusak antara lain:
- Bentuk fisik menggembung atau pecah
- Mengeluarkan bau gosong
- Perangkat elektronik tidak menyala atau bekerja tidak normal
Jika mendapati gejala tersebut, sebaiknya kapasitor segera diganti dengan komponen baru yang memiliki spesifikasi serupa atau lebih tinggi. Saat mengganti, pastikan polaritas terpasang dengan benar, terutama untuk kapasitor elektrolit.
Baca juga: Apa Itu Resistor? Panduan Lengkap Fungsi, Jenis, dan Cara Kerjanya
Kapasitor merupakan salah satu komponen utama dalam dunia elektronika yang memiliki berbagai fungsi vital, mulai dari penyimpanan energi, filter sinyal, hingga penstabil tegangan. Dengan berbagai jenis dan karakteristiknya, kapasitor dapat disesuaikan dengan kebutuhan rangkaian tertentu.
Pemahaman yang baik mengenai cara kerja, fungsi, dan pemilihan kapasitor akan sangat membantu dalam merancang serta memperbaiki rangkaian elektronik dengan lebih efektif. Oleh karena itu, penting bagi siapa pun yang berkecimpung dalam dunia elektronika untuk mengenal komponen ini secara mendalam.
