tugassains.com – Kapasitor merupakan salah satu komponen penting dalam dunia elektronika yang berfungsi untuk menyimpan dan melepaskan muatan listrik.
Di antara berbagai jenis kapasitor yang tersedia, kapasitor tantalum menjadi salah satu yang banyak digunakan, khususnya dalam aplikasi yang memerlukan ukuran kecil namun memiliki nilai kapasitansi yang cukup besar dan performa tinggi.
Kapasitor jenis ini terkenal akan kestabilannya, kepadatan energinya yang tinggi, serta kemampuan kinerjanya pada frekuensi yang lebih tinggi dibandingkan kapasitor elektrolit konvensional.
Oleh karena itu, kapasitor tantalum sering ditemukan pada perangkat elektronik modern seperti ponsel, komputer, hingga peralatan medis dan militer.
Artikel ini akan membahas secara lengkap tentang kapasitor tantalum, mulai dari pengertian, karakteristik, fungsi, hingga aplikasinya dalam berbagai rangkaian elektronik.
Daftar Isi

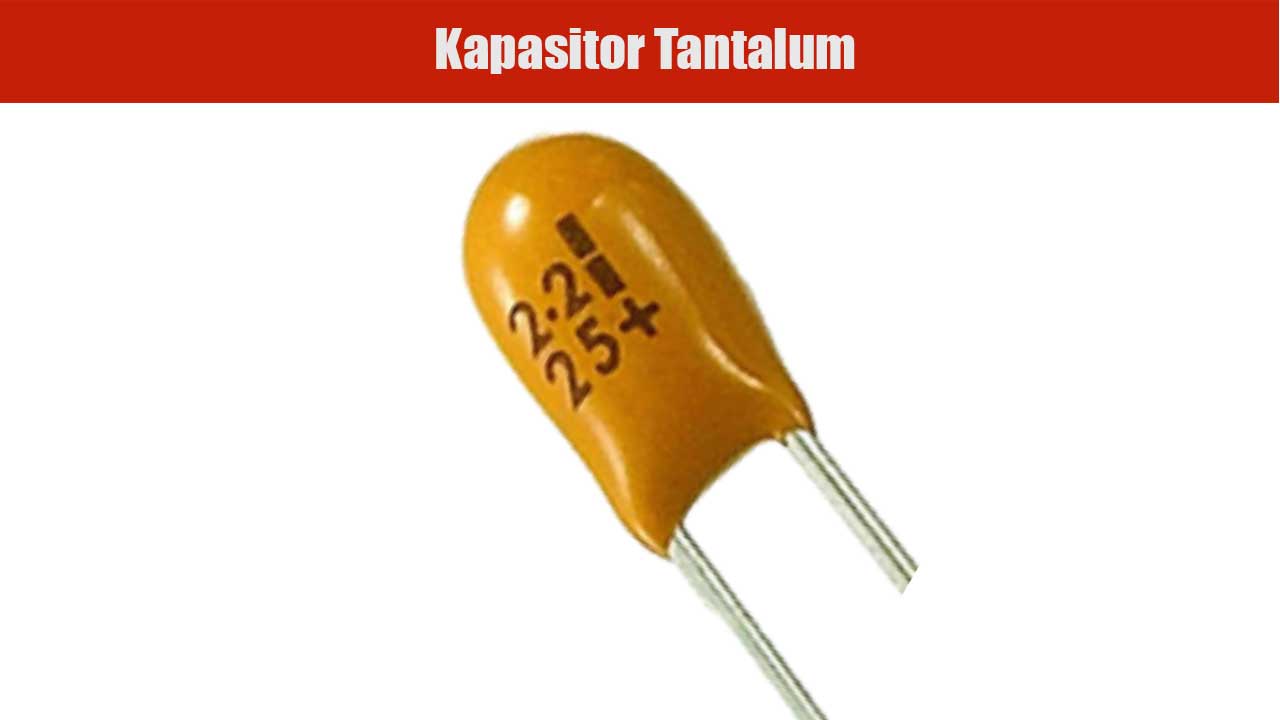

Pengertian Kapasitor Tantalum
Kapasitor tantalum adalah jenis kapasitor elektrolit yang menggunakan logam tantalum sebagai anoda dan elektrolit padat sebagai katoda.
Dielektriknya menggunakan lapisan oksida tantalum yang terbentuk secara elektrokimia, memberikan stabilitas yang sangat baik dan nilai kapasitansi yang tinggi dalam ukuran fisik yang kecil.
Jenis kapasitor ini termasuk dalam kelompok kapasitor polar, artinya memiliki kutub positif dan negatif yang tidak boleh terbalik saat dipasang pada rangkaian.
Pemasangan yang salah dapat menyebabkan kerusakan pada komponen, bahkan bisa menimbulkan kerusakan pada perangkat elektronik secara keseluruhan.
Karakteristik Kapasitor Tantalum
Kapasitor tantalum memiliki sejumlah karakteristik unik yang membedakannya dari jenis kapasitor lainnya, antara lain:
- Stabilitas tinggi terhadap suhu dan frekuensi
Kapasitor ini memiliki perubahan nilai kapasitansi yang sangat kecil terhadap fluktuasi suhu dan frekuensi, menjadikannya ideal untuk aplikasi presisi tinggi. - Ukuran fisik kecil dengan kapasitansi tinggi
Karena kepadatan muatan yang tinggi, kapasitor ini dapat menyimpan energi lebih besar dibanding kapasitor keramik atau film dalam ukuran yang sama. - Tegangan kerja terbatas
Umumnya kapasitor tantalum memiliki tegangan kerja maksimum lebih rendah dibanding kapasitor elektrolit aluminium. - Rentan terhadap arus lonjakan
Komponen ini kurang tahan terhadap lonjakan arus mendadak. Oleh karena itu, sering dipasangkan dengan kapasitor lain yang dapat menahan arus lonjakan. - Polaritas tetap
Sebagai kapasitor polar, pemasangannya dalam rangkaian harus memperhatikan kutubnya agar tidak mengalami kegagalan fungsi. - Tersedia dalam bentuk permukaan (SMD)
Kapasitor ini banyak ditemukan dalam bentuk Surface Mount Device (SMD) yang umum digunakan pada perangkat elektronik berukuran kecil.
Fungsi Kapasitor Tantalum
Secara umum, fungsi kapasitor tantalum tidak berbeda jauh dari kapasitor lainnya, yaitu untuk menyimpan dan melepaskan muatan listrik. Namun, karena keunggulannya, kapasitor ini memiliki peran penting dalam beberapa fungsi spesifik, seperti:
- Penyaringan tegangan (filtering)
Digunakan dalam power supply untuk menyaring fluktuasi atau noise pada sinyal DC agar lebih stabil. - Kopling dan pemisahan sinyal
Kapasitor ini digunakan dalam rangkaian kopling untuk memisahkan sinyal AC dari DC. - Penstabil tegangan pada rangkaian digital
Sering digunakan dalam rangkaian prosesor, mikrokontroler, dan memori untuk menjaga kestabilan tegangan selama operasi. - Pengatur waktu (timing circuit)
Kapasitansi yang stabil menjadikan kapasitor ini cocok dalam aplikasi pengatur waktu atau oscillator. - Decoupling
Berfungsi untuk mengurangi gangguan antar bagian rangkaian elektronik yang menggunakan sumber daya yang sama.
Kelebihan dan Kekurangan
Kelebihan:
- Kapasitas tinggi dalam ukuran kecil
- Stabil pada suhu tinggi
- Tidak mengalami degradasi signifikan selama masa pakai
- Cocok untuk frekuensi tinggi
Kekurangan:
- Tidak tahan terhadap arus lonjakan tinggi
- Sensitif terhadap pemasangan yang salah (polaritas)
- Harganya relatif lebih mahal dibanding kapasitor elektrolit aluminium
Baca juga: Kapasitor Keramik: Fungsi, Karakteristik, dan Aplikasinya dalam Elektronika
Aplikasi Kapasitor Tantalum
Penggunaan kapasitor ini sangat luas, terutama pada perangkat yang membutuhkan keandalan dan stabilitas tinggi dalam ukuran kecil. Beberapa contoh aplikasinya antara lain:
- Telepon pintar dan tablet
Digunakan pada bagian catu daya, filter sinyal, dan rangkaian audio karena bentuknya yang kecil dan kemampuan menyaring noise dengan baik. - Komputer dan laptop
Digunakan dalam motherboard, modul memori, serta rangkaian prosesor sebagai filter tegangan dan komponen decoupling. - Peralatan medis
Kapasitor ini digunakan pada alat medis seperti pacu jantung dan alat pemantau karena stabilitas dan keandalannya yang tinggi. - Industri militer dan kedirgantaraan
Digunakan dalam sistem komunikasi, navigasi, dan kontrol penerbangan karena daya tahannya terhadap kondisi ekstrem. - Elektronik otomotif
Kapasitor ini ditemukan pada sistem infotainment, kontrol mesin, dan sensor dalam kendaraan modern.
Perbandingan dengan Jenis Kapasitor Lain
Berikut perbandingan singkat antara kapasitor tantalum dan jenis lainnya:
| Jenis Kapasitor | Kapasitansi | Ukuran | Tegangan Maksimum | Ketahanan Lonjakan | Harga |
|---|---|---|---|---|---|
| Tantalum | Tinggi | Kecil | Rendah – Sedang | Rendah | Tinggi |
| Elektrolit Aluminium | Tinggi | Besar | Tinggi | Cukup tinggi | Rendah |
| Keramik | Rendah – Sedang | Sangat kecil | Tinggi | Tinggi | Sedang |
| Film | Sedang | Sedang | Tinggi | Tinggi | Sedang |
Tips Menggunakan Kapasitor Tantalum
Agar penggunaan kapasitor ini maksimal dan aman, berikut beberapa hal yang perlu diperhatikan:
- Pastikan polaritas terpasang dengan benar sesuai kutub positif dan negatif
- Hindari penggunaan langsung pada rangkaian yang memiliki arus lonjakan tinggi
- Tambahkan kapasitor keramik paralel untuk melindungi dari lonjakan arus
- Gunakan kapasitor dengan tegangan kerja minimal 20% di atas tegangan operasi sebenarnya
- Simpan dalam suhu dan kelembaban yang sesuai untuk menjaga umur pakainya
Baca juga: Kapasitor Film: Jenis, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Kapasitor tantalum merupakan komponen elektronik yang unggul dalam hal stabilitas, ukuran yang kompak, dan performa pada frekuensi tinggi. Penggunaannya sangat cocok untuk perangkat elektronik modern yang menuntut presisi dan keandalan tinggi.
Meski memiliki kekurangan seperti sensitivitas terhadap polaritas dan harga yang lebih mahal, kelebihannya menjadikan kapasitor ini pilihan ideal untuk banyak aplikasi penting.
Bagi para teknisi dan penggemar elektronika, memahami karakteristik dan penggunaan kapasitor ini akan sangat bermanfaat dalam mendesain rangkaian yang lebih efisien dan handal.
