tugassains.com – Dalam dunia elektronika, terdapat berbagai komponen penting yang menunjang kinerja sebuah rangkaian. Salah satu komponen pasif yang banyak digunakan adalah kapasitor.
Dari beragam jenis kapasitor yang ada, kapasitor keramik menjadi salah satu yang paling umum dijumpai karena bentuknya yang sederhana, harga yang relatif terjangkau, serta keandalannya dalam berbagai aplikasi.
Artikel ini akan membahas secara lengkap tentang kapasitor keramik, mulai dari definisi, cara kerja, karakteristik, kelebihan, hingga penggunaannya dalam berbagai perangkat elektronik.
Daftar Isi
Pengertian Kapasitor Keramik

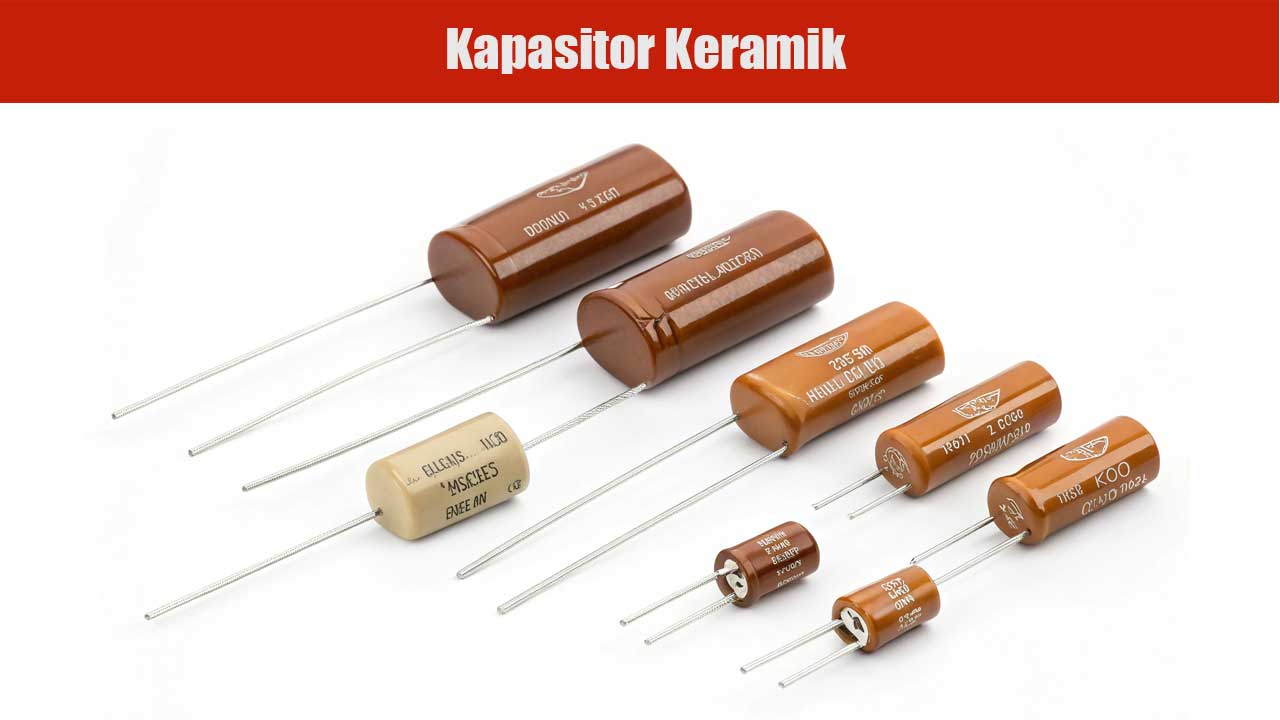

Kapasitor keramik adalah jenis kapasitor yang menggunakan bahan dielektrik berupa keramik. Komponen ini memiliki dua buah pelat konduktor (elektroda) yang dipisahkan oleh bahan keramik sebagai isolator.
Bahan keramik tersebut berfungsi sebagai media penyimpanan muatan listrik yang memungkinkan kapasitor menyimpan energi dalam bentuk medan listrik.
Jenis kapasitor ini termasuk dalam kategori kapasitor non-polar, yang artinya dapat dipasang dalam rangkaian tanpa memperhatikan arah terminal positif atau negatif.
Hal ini menjadikannya fleksibel dalam pemasangan, terutama dalam sirkuit dengan frekuensi tinggi.
Prinsip Kerja Kapasitor Keramik
Seperti kapasitor pada umumnya, kapasitor keramik bekerja dengan cara menyimpan muatan listrik ketika diberi tegangan. Ketika tegangan diterapkan pada terminal kapasitor, muatan positif dan negatif akan terkumpul di masing-masing pelat konduktor.
Bahan keramik sebagai dielektrik akan menghambat aliran arus langsung antara kedua pelat, tetapi memungkinkan penyimpanan energi dalam bentuk medan listrik. Saat tegangan dilepaskan, energi ini akan dikeluarkan kembali ke dalam rangkaian.
Prinsip dasar inilah yang membuat kapasitor sangat berguna dalam proses penyaringan sinyal, penyimpanan energi sementara, dan penyesuaian frekuensi dalam berbagai perangkat elektronik.
Karakteristik Umum Kapasitor Keramik
Kapasitor keramik memiliki beberapa karakteristik teknis yang membuatnya cocok untuk berbagai aplikasi:
- Nilai kapasitansi rendah hingga menengah
Umumnya berkisar dari beberapa pikofarad (pF) hingga ratusan nanofarad (nF). - Toleransi nilai kapasitansi yang beragam
Tersedia dengan toleransi mulai dari 1% hingga 20%, tergantung pada jenis keramik yang digunakan. - Tegangan kerja bervariasi
Dapat ditemukan dalam berbagai tingkat tegangan, dari 16V hingga ratusan volt, tergantung desain dan aplikasinya. - Ukuran fisik kecil
Menjadikannya ideal untuk pemasangan pada papan sirkuit cetak (PCB) berukuran ringkas. - Stabilitas terhadap suhu dan frekuensi
Kapasitor keramik jenis tertentu (seperti kelas 1) memiliki kestabilan tinggi terhadap perubahan suhu dan frekuensi.
Jenis-Jenis Kapasitor Keramik
Kapasitor keramik dibagi menjadi beberapa kelas berdasarkan stabilitas suhu, kapasitansi, dan aplikasinya. Dua kelas utama yang sering digunakan adalah:
Kelas 1 (High Stability)
Jenis ini menawarkan stabilitas tinggi dan toleransi kapasitansi yang ketat. Biasanya digunakan dalam aplikasi frekuensi tinggi dan rangkaian presisi.
Contoh bahan keramik: C0G, NP0
Ciri khas: Tidak mengalami perubahan nilai kapasitansi yang signifikan terhadap suhu dan tegangan.
Kelas 2 (High Capacitance)
Memiliki kapasitansi lebih tinggi namun dengan stabilitas yang lebih rendah. Cocok untuk aplikasi penyaringan (filtering) dan penyimpanan energi sementara.
Contoh bahan keramik: X7R, Y5V, Z5U
Ciri khas: Lebih ekonomis dan umum digunakan dalam perangkat elektronik rumah tangga.
Fungsi Kapasitor Keramik dalam Rangkaian Elektronik
Kapasitor keramik memiliki berbagai fungsi penting tergantung pada posisi dan konfigurasi dalam suatu rangkaian:
- Penyaring Tegangan (Decoupling/Bypass Capacitor)
Kapasitor ini sering dipasang dekat dengan IC atau komponen digital lainnya untuk menyaring noise dari catu daya, sehingga membantu menjaga kestabilan tegangan. - Kopling Sinyal (Signal Coupling)
Digunakan untuk menghubungkan dua tahap penguat (amplifier) tanpa mengganggu bias DC dari masing-masing tahap. - Penyaring Frekuensi (Filter)
Bekerja sebagai bagian dari filter frekuensi, seperti low-pass, high-pass, atau band-pass, dalam sistem komunikasi atau audio. - Pengatur Frekuensi Osilator
Dalam rangkaian osilator, kapasitor keramik digunakan untuk menentukan frekuensi kerja bersama dengan induktor atau kristal. - Penstabil Tegangan
Dapat membantu menstabilkan tegangan keluaran pada regulator tegangan.
Keunggulan Kapasitor Keramik
Ada beberapa kelebihan yang membuat kapasitor ini sangat populer di berbagai aplikasi elektronik:
- Tidak memiliki polaritas sehingga mudah dalam pemasangan
- Ukuran kecil dan ringan
- Harga terjangkau
- Tersedia dalam berbagai nilai kapasitansi dan tegangan kerja
- Cocok untuk frekuensi tinggi dan aplikasi presisi (terutama kelas 1)
- Umur pakai yang panjang dan andal dalam jangka waktu lama
Kekurangan Kapasitor Keramik
Meskipun memiliki banyak kelebihan, kapasitor keramik juga memiliki beberapa kekurangan:
- Nilai kapasitansi relatif rendah dibandingkan elektrolit atau tantalum
- Kelas 2 dan 3 kurang stabil terhadap suhu dan tegangan
- Bisa mengalami efek mikrofonik (microphonic effect), yaitu perubahan tegangan akibat getaran mekanis pada kapasitor
Aplikasi Umum Kapasitor Keramik
Komponen ini dapat ditemukan hampir di semua perangkat elektronik, mulai dari yang paling sederhana hingga yang paling kompleks. Berikut beberapa contohnya:
- Smartphone dan perangkat mobile
- Laptop dan komputer desktop
- Peralatan rumah tangga (televisi, AC, kulkas)
- Alat kesehatan dan instrumentasi laboratorium
- Sistem komunikasi dan perangkat radio
- Penguat audio dan speaker aktif
- Kendaraan bermotor dan sistem otomotif modern
Cara Membaca Kode Kapasitor Keramik
Biasanya, kapasitor jenis ini tidak memiliki tulisan langsung berupa satuan seperti “100nF”, melainkan menggunakan kode angka.
Sebagai contoh:
Kode 104 = 10 × 10⁴ pF = 100000 pF = 100 nF
Kode 472 = 47 × 10² pF = 4700 pF = 4,7 nF
Satuan umumnya dinyatakan dalam pikofarad (pF), sehingga penting memahami konversi satuan ini.
Tips dalam Menggunakan Kapasitor Keramik
- Pastikan nilai kapasitansi dan tegangan kerja sesuai dengan spesifikasi rangkaian
- Gunakan kapasitor dengan toleransi dan stabilitas yang sesuai untuk aplikasi presisi
- Hindari pemanasan berlebihan saat menyolder karena dapat merusak bahan keramik di dalam kapasitor
- Simpan di tempat kering untuk menghindari kelembaban yang bisa menurunkan performa
Baca juga: Kapasitor Elektrolit: Fungsi, Jenis, dan Cara Kerja dalam Rangkaian Elektronika
Kapasitor keramik adalah komponen pasif yang esensial dalam dunia elektronika. Dengan karakteristik non-polar, ukuran ringkas, dan harga yang terjangkau, kapasitor ini menjadi pilihan utama dalam berbagai aplikasi, baik untuk penyaringan, pengaturan frekuensi, hingga penyimpanan energi sementara.
Memahami jenis, fungsi, dan karakteristiknya akan sangat membantu dalam merancang dan menganalisis rangkaian elektronik yang lebih stabil dan efisien.
Dengan pemilihan kapasitor keramik yang tepat, performa perangkat dapat ditingkatkan secara signifikan.
