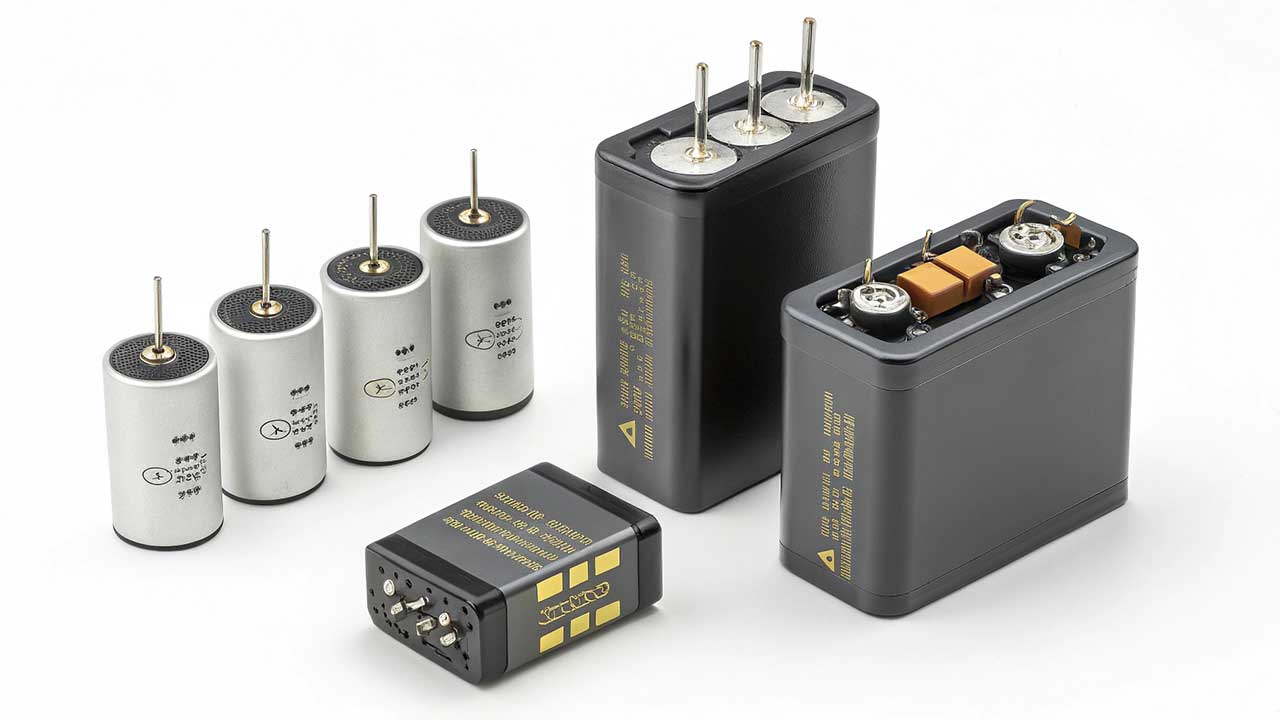

Kapasitor Film: Jenis, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika

tugassains.com – Dalam dunia elektronika, kapasitor adalah salah satu komponen pasif yang memiliki peran penting dalam penyimpanan dan pengaturan muatan listrik dalam suatu rangkaian. Di antara berbagai jenis kapasitor yang tersedia, kapasitor film menjadi salah satu yang banyak digunakan karena keandalan, stabilitas, dan umur pakainya yang tinggi.

Artikel ini akan membahas secara mendalam mengenai kapasitor film, mulai dari pengertian, jenis-jenisnya, prinsip kerja, hingga kelebihan dan aplikasinya dalam berbagai perangkat elektronik.

Dengan memahami karakteristiknya, pengguna dapat memilih jenis kapasitor yang paling sesuai untuk kebutuhan rangkaian yang sedang dirancang.

Daftar Isi

Pengertian Kapasitor Film

Kapasitor film adalah jenis kapasitor yang menggunakan bahan dielektrik berupa lapisan film plastik tipis. Film ini bisa berupa poliester, polipropilena, polikarbonat, dan jenis plastik lainnya. Lapisan film ini dilapisi logam sebagai elektroda dan digulung atau dilaminasi menjadi bentuk kompak.

Komponen ini dikenal karena kestabilan nilai kapasitansinya terhadap perubahan suhu dan tegangan. Karena itulah kapasitor film banyak digunakan dalam aplikasi yang memerlukan presisi tinggi dan performa jangka panjang, seperti pada sistem audio, filter, dan perangkat daya.

Prinsip Kerja Kapasitor Film

Secara umum, prinsip kerja kapasitor film sama seperti kapasitor pada umumnya, yaitu menyimpan energi dalam bentuk medan listrik yang terbentuk antara dua pelat konduktor yang dipisahkan oleh bahan dielektrik.

Ketika tegangan diberikan, muatan listrik akan tertahan di kedua pelat karena adanya bahan isolator (dielektrik) di antaranya.

Kapasitor akan melepaskan muatannya saat dibutuhkan, tergantung dari kebutuhan sirkuit. Keunggulan kapasitor film terletak pada kualitas bahan dielektrik film plastiknya yang memiliki kestabilan tinggi dan tidak mudah rusak oleh tegangan lebih atau fluktuasi suhu.

Jenis-Jenis Kapasitor Film

Terdapat beberapa jenis kapasitor film yang dikategorikan berdasarkan jenis bahan dielektriknya. Masing-masing memiliki karakteristik tersendiri dan cocok untuk aplikasi yang berbeda. Berikut ini beberapa jenis kapasitor film yang umum digunakan:

1. Kapasitor Film Poliester (Mylar)

Jenis ini menggunakan bahan poliester sebagai dielektrik. Kapasitor ini banyak digunakan karena harganya relatif terjangkau dan memiliki stabilitas kapasitansi yang cukup baik.

Kelebihannya terletak pada densitas energi yang tinggi dalam ukuran kecil. Namun, jenis ini tidak ideal untuk aplikasi dengan frekuensi tinggi karena kehilangan daya relatif lebih besar.

2. Kapasitor Film Polipropilena

Jenis ini menggunakan bahan polipropilena yang memiliki karakteristik dielektrik sangat baik. Stabilitas nilai kapasitansi terhadap suhu dan frekuensi sangat tinggi, sehingga banyak digunakan dalam aplikasi presisi, seperti filter sinyal dan power supply switching.

Kapasitor ini juga memiliki daya tahan terhadap tegangan tinggi serta resistansi isolasi yang sangat baik.

3. Kapasitor Film Polikarbonat

Meskipun sudah jarang digunakan karena harga bahan baku yang tinggi, kapasitor jenis ini memiliki performa yang sangat stabil dan dapat diandalkan untuk aplikasi industri dan militer.

Kelebihannya adalah stabilitas jangka panjang dan ketahanan terhadap suhu ekstrem, namun kini digantikan oleh polipropilena dalam banyak aplikasi.

4. Kapasitor Film Metalized

Merupakan kapasitor yang menggunakan film plastik yang dilapisi logam tipis sebagai elektroda. Keunggulan jenis ini adalah kemampuannya untuk melakukan self-healing, yaitu memperbaiki titik-titik kerusakan akibat lonjakan tegangan kecil.

Karena keunggulan tersebut, kapasitor ini umum ditemukan pada peralatan rumah tangga, ballast lampu, dan sistem kontrol motor.

5. Kapasitor Film Foil

Pada tipe ini, elektroda terbuat dari foil logam penuh, bukan lapisan tipis. Kapasitor jenis ini umumnya lebih besar, namun memiliki performa yang lebih stabil terhadap arus tinggi dan lebih tahan terhadap beban berulang.

Biasanya digunakan dalam aplikasi yang membutuhkan ketahanan tinggi terhadap pulsa listrik.

Fungsi Kapasitor Film dalam Rangkaian Elektronik

Kapasitor film digunakan dalam berbagai peran dalam sistem elektronik, antara lain:

Penyaringan (filter): Digunakan untuk menyaring sinyal AC dalam rangkaian DC, baik dalam power supply maupun sistem audio.
Kopling dan pemisah sinyal (coupling dan decoupling): Mencegah sinyal DC masuk ke bagian tertentu dari rangkaian sambil tetap meneruskan sinyal AC.
Penyesuaian frekuensi: Dalam rangkaian osilator atau tuning frekuensi, kapasitor ini digunakan untuk menentukan frekuensi resonansi.
Kompensasi daya reaktif: Digunakan dalam sistem tenaga untuk meningkatkan faktor daya.
Penstabil tegangan: Membantu menjaga kestabilan tegangan pada titik-titik tertentu dalam sirkuit.

Keunggulan Kapasitor Film

Beberapa kelebihan utama dari kapasitor film antara lain:

Nilai kapasitansi yang stabil: Tidak mudah berubah terhadap suhu dan tegangan.
Umur pemakaian yang panjang: Dapat bertahan bertahun-tahun tanpa penurunan performa signifikan.
Ketahanan terhadap lonjakan tegangan: Tidak mudah rusak akibat transien atau gangguan listrik.
Resistansi internal rendah (ESR rendah): Memberikan efisiensi tinggi dalam transfer daya.
Tidak memiliki polaritas: Dapat dipasang dalam dua arah, memudahkan pemasangan pada PCB.

Kekurangan Kapasitor Film

Meski memiliki banyak kelebihan, kapasitor film juga memiliki beberapa keterbatasan:

Ukuran relatif besar: Dibandingkan dengan kapasitor keramik atau elektrolit dengan kapasitansi yang sama.
Biaya produksi lebih tinggi: Khususnya untuk jenis dengan spesifikasi tinggi seperti polipropilena.
Kurang cocok untuk kapasitansi tinggi dalam ruang terbatas: Tidak efisien untuk aplikasi yang memerlukan nilai kapasitansi besar dalam bentuk kecil.

Aplikasi Kapasitor Film dalam Kehidupan Sehari-hari

Komponen ini banyak digunakan dalam berbagai peralatan elektronik, di antaranya:

Power supply switching (SMPS)
Ballast lampu fluoresen
Peralatan audio dan amplifier
AC motor controller
Perangkat elektronik rumah tangga seperti AC dan kulkas
Pengaturan tegangan pada sistem tenaga surya dan inverter

Di bidang industri, kapasitor film sering dimanfaatkan dalam sistem distribusi daya, konverter daya tinggi, dan sistem kontrol motor.

Kapasitor film adalah salah satu jenis kapasitor yang paling andal dan serbaguna dalam dunia elektronik. Dengan keunggulannya dalam hal kestabilan, daya tahan, dan performa, komponen ini menjadi pilihan utama dalam berbagai aplikasi, mulai dari perangkat rumah tangga hingga sistem industri yang kompleks.

Memahami karakteristik dan jenis-jenis kapasitor film memungkinkan teknisi dan perancang rangkaian untuk memilih komponen yang paling tepat untuk kebutuhannya. Dengan pemilihan yang tepat, efisiensi dan keandalan rangkaian elektronik akan meningkat secara signifikan.
