tugassains.com – Dalam dunia elektronik, terdapat berbagai jenis komponen yang digunakan untuk mengatur tegangan dan resistansi dalam sebuah rangkaian. Salah satu komponen penting yang sering digunakan adalah Trimpot (Trimmer Potentiometer). Komponen ini berfungsi sebagai resistor variabel yang dapat disesuaikan untuk keperluan kalibrasi atau pengaturan halus dalam perangkat elektronik.
Artikel ini akan membahas secara mendalam tentang pengertian trimpot, fungsi, jenis-jenis, cara kerja, serta aplikasinya dalam kehidupan sehari-hari.
Pengertian Trimpot (Trimmer Potentiometer)

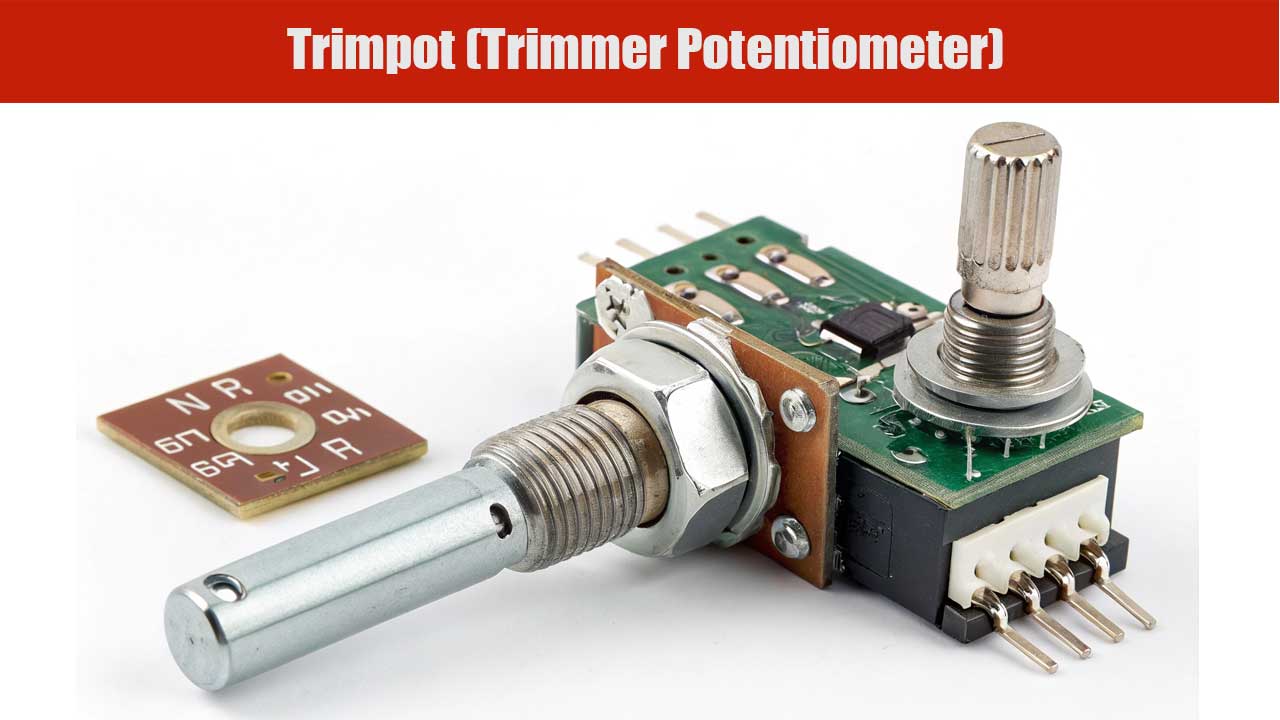

Trimpot atau Trimmer Potentiometer adalah jenis potensiometer kecil yang digunakan untuk penyesuaian atau kalibrasi dalam rangkaian elektronik. Trimpot biasanya tidak sering diubah setelah disetel ke nilai yang diinginkan, berbeda dengan potensiometer biasa yang bisa disesuaikan kapan saja oleh pengguna.
Komponen ini terdiri dari tiga terminal, yaitu:
- Terminal input (VCC/tegangan masuk)
- Terminal output (wiper)
- Terminal ground (GND)
Pada umumnya, trimpot memiliki bentuk kecil dan dioperasikan dengan obeng kecil untuk mengubah nilai resistansinya.
Fungsi Trimpot (Trimmer Potentiometer)
Trimpot memiliki berbagai fungsi dalam rangkaian elektronik, di antaranya:
1. Kalibrasi dan Penyesuaian Rangkaian
Trimpot digunakan untuk menyesuaikan atau mengkalibrasi nilai resistansi dalam suatu rangkaian agar perangkat dapat berfungsi dengan optimal. Contohnya, pada multimeter digital, trimpot digunakan untuk menyesuaikan akurasi pengukuran.
2. Mengatur Tegangan Referensi
Dalam sirkuit elektronik, trimpot digunakan untuk mengatur tegangan referensi pada berbagai sensor dan modul elektronik. Misalnya, pada modul sensor suhu atau sensor cahaya, trimpot memungkinkan pengguna untuk mengatur sensitivitas sensor.
3. Pengaturan Gain pada Amplifier
Dalam sistem audio, trimpot sering digunakan untuk mengatur gain atau sensitivitas pada amplifier. Hal ini bertujuan agar sinyal audio dapat diperkuat dengan tingkat yang sesuai.
4. Pengendalian Kontras pada Layar LCD
Trimpot sering ditemukan dalam proyek Arduino atau mikrokontroler, di mana ia digunakan untuk mengontrol kontras layar LCD agar tampilan lebih jelas.
5. Pengaturan Frekuensi dalam Rangkaian Osilator
Trimpot juga digunakan dalam rangkaian osilator untuk menyesuaikan frekuensi kerja suatu sistem, seperti dalam tuner radio atau generator sinyal.
Jenis-Jenis Trimpot (Trimmer Potentiometer)
Trimpot tersedia dalam berbagai jenis berdasarkan bentuk, cara pengaturan, dan aplikasinya. Berikut adalah beberapa jenis trimpot yang umum digunakan:
1. Trimpot Linier (Linear Trimpot)
Trimpot linier memiliki resistansi yang berubah secara proporsional dengan pergerakan slider atau wiper. Jenis ini sering digunakan dalam pengaturan yang membutuhkan perubahan resistansi secara bertahap.
2. Trimpot Logaritmik (Logarithmic Trimpot)
Trimpot logaritmik memiliki perubahan resistansi yang berbasis logaritma, sehingga sangat cocok untuk aplikasi yang memerlukan perubahan non-linier, seperti pengaturan volume dalam sistem audio.
3. Trimpot Multiturn (Multi-Turn Trimpot)
Jenis ini memiliki beberapa putaran (biasanya 5-10 kali putaran) untuk mencapai nilai resistansi penuh. Multiturn trimpot digunakan dalam aplikasi yang membutuhkan penyesuaian presisi tinggi, seperti dalam peralatan laboratorium dan sistem kontrol industri.
4. Trimpot Preset (Single Turn Trimpot)
Trimpot ini hanya membutuhkan satu kali putaran penuh untuk mencapai nilai maksimum. Jenis ini adalah yang paling umum dan banyak digunakan dalam rangkaian elektronik sederhana.
5. Trimpot SMD (Surface Mount Device)
Trimpot jenis ini berukuran sangat kecil dan didesain untuk pemasangan di permukaan PCB dalam perangkat elektronik modern, seperti ponsel dan laptop.
Cara Kerja Trimpot (Trimmer Potentiometer)
Trimpot bekerja berdasarkan prinsip resistor variabel, yang memungkinkan perubahan nilai resistansi dengan menggeser wiper pada jalur resistif. Berikut adalah langkah-langkah kerja trimpot:
- Tegangan masuk (VCC) dihubungkan ke salah satu terminal
- Ground (GND) dihubungkan ke terminal lainnya
- Terminal tengah (wiper) akan memberikan tegangan keluaran yang berubah berdasarkan posisi putaran trimpot
- Saat trimpot diputar, resistansi antara terminal wiper dan GND akan berubah, mengubah tegangan keluaran
Trimpot sering kali disesuaikan sekali saat pemasangan awal dan tidak sering diubah, kecuali untuk kalibrasi ulang jika diperlukan.
Aplikasi Trimpot dalam Kehidupan Sehari-hari
Trimpot digunakan dalam berbagai perangkat elektronik, antara lain:
- Pengaturan kontras layar LCD dalam proyek Arduino
- Kalibrasi multimeter digital untuk meningkatkan akurasi pengukuran
- Pengaturan sensitivitas sensor cahaya dan suhu
- Menyesuaikan frekuensi kerja dalam tuner radio
- Mengatur volume atau gain dalam sistem audio dan amplifier
- Pengontrol kecepatan motor dalam sistem robotika
Kelebihan dan Kekurangan Trimpot
Kelebihan Trimpot:
✔️ Ukuran kecil, cocok untuk rangkaian dengan ruang terbatas
✔️ Mudah diatur untuk kalibrasi rangkaian elektronik
✔️ Tersedia dalam berbagai jenis untuk berbagai aplikasi
✔️ Dapat digunakan untuk pengaturan presisi tinggi (Multiturn Trimpot)
Kekurangan Trimpot:
❌ Tidak tahan terhadap pemakaian berulang kali
❌ Memerlukan alat tambahan (obeng kecil) untuk penyetelan
❌ Tidak cocok untuk aplikasi yang memerlukan penyesuaian konstan
Tips Memilih Trimpot yang Tepat
Ketika memilih trimpot (trimmer potentiometer) untuk suatu proyek elektronik, ada beberapa hal yang perlu diperhatikan:
- Tipe Trimpot – Pilih antara linier, logaritmik, multiturn, atau SMD, sesuai kebutuhan aplikasi.
- Nilai Resistansi – Trimpot tersedia dalam berbagai nilai resistansi, seperti 1KΩ, 10KΩ, 100KΩ, dan sebagainya. Pilih yang sesuai dengan rangkaian.
- Jumlah Putaran (Single Turn vs. Multiturn) – Jika membutuhkan pengaturan presisi tinggi, gunakan multiturn trimpot.
- Kualitas Material – Trimpot berkualitas baik memiliki umur pakai lebih lama dan lebih akurat dalam pengaturan resistansi.
- Ukuran dan Jenis Pemasangan – Jika digunakan dalam perangkat modern, pilih trimpot jenis SMD yang lebih kecil.
Baca juga: Resistor Variabel: Pengertian, Jenis, Fungsi, dan Aplikasinya dalam Elektronika
Trimpot (Trimmer Potentiometer) adalah komponen elektronik kecil tetapi sangat penting dalam berbagai aplikasi, terutama untuk kalibrasi dan pengaturan tegangan atau resistansi dalam suatu rangkaian. Dengan berbagai jenisnya, trimpot banyak digunakan dalam sensor, amplifier, layar LCD, hingga peralatan laboratorium.
Meskipun ukurannya kecil, pemilihan trimpot yang tepat dapat meningkatkan kinerja dan akurasi perangkat elektronik. Oleh karena itu, pemahaman tentang cara kerja dan penggunaannya sangat penting bagi para teknisi dan penggemar elektronik.
Semoga artikel ini bermanfaat!
