Apa Itu Resistor? Panduan Lengkap Fungsi, Jenis, dan Cara Kerjanya

tugassains.com – Resistor adalah salah satu komponen elektronik yang paling umum digunakan dalam berbagai rangkaian listrik. Meskipun ukurannya kecil, perannya sangat krusial dalam mengontrol arus listrik. Artikel ini akan membahas secara lengkap mengenai resistor, mulai dari pengertian, fungsi, jenis, cara kerja, hingga aplikasinya dalam dunia elektronik.

Pengertian Resistor

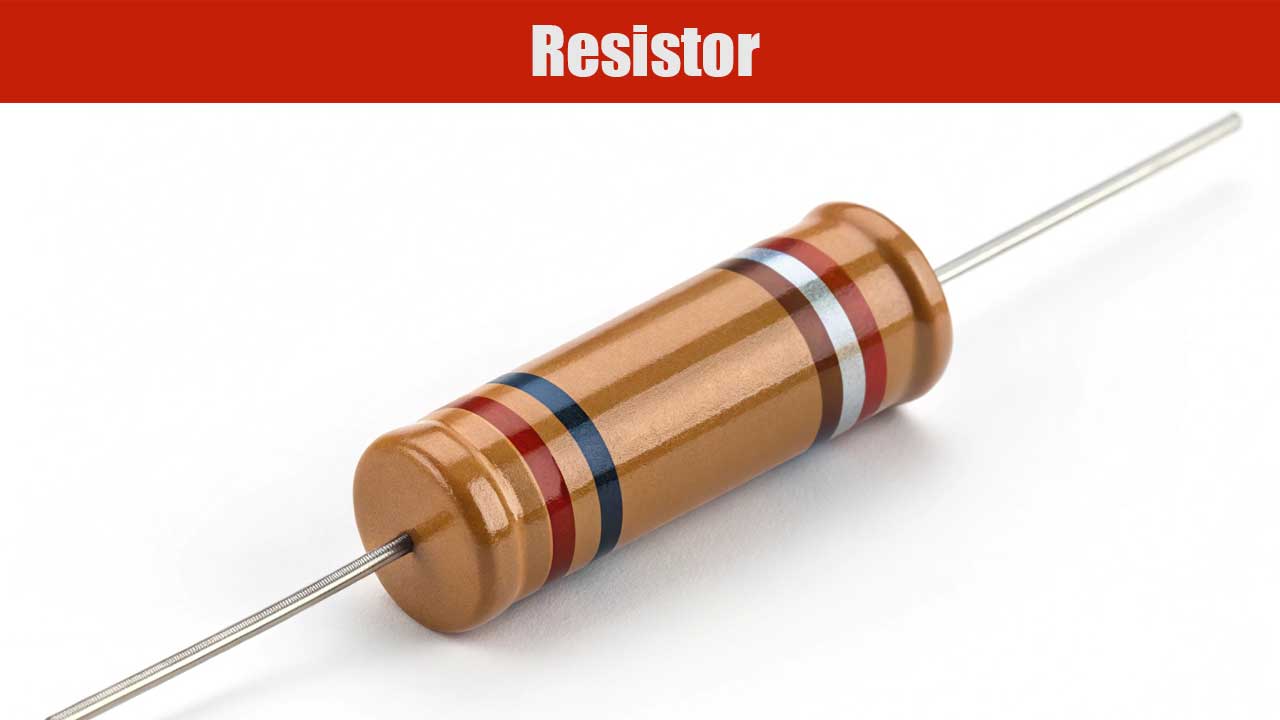

Resistor merupakan komponen elektronik yang memiliki hambatan listrik tertentu untuk mengontrol aliran arus dalam suatu rangkaian. Hambatan listrik ini diukur dalam satuan ohm (Ω) dan berfungsi untuk mengurangi tegangan atau membatasi arus yang mengalir.

Resistor terbuat dari berbagai material seperti karbon, kawat, atau film logam, yang memberikan nilai hambatan tertentu. Komponen ini sering digunakan dalam hampir semua perangkat elektronik, mulai dari radio, televisi, komputer, hingga perangkat komunikasi modern.

Fungsi Resistor dalam Rangkaian Elektronik

Resistor memiliki berbagai fungsi penting dalam sistem elektronik, di antaranya:

1. Pembatas Arus
   Resistor digunakan untuk mengontrol arus listrik dalam suatu rangkaian agar tidak berlebihan, sehingga mencegah kerusakan pada komponen lain seperti transistor atau LED.
2. Pembagi Tegangan
   Dalam suatu rangkaian, resistor sering digunakan sebagai pembagi tegangan untuk menghasilkan tegangan output yang lebih rendah dari tegangan input.
3. Penyesuaian Sinyal
   Pada sistem elektronik yang menangani sinyal analog atau digital, resistor digunakan untuk menyesuaikan level sinyal agar sesuai dengan kebutuhan rangkaian.
4. Pelindung Komponen
   Dengan membatasi arus, resistor membantu mencegah panas berlebih dan memperpanjang umur komponen elektronik lainnya.
5. Pengatur Waktu (Timing Circuit)
   Dalam kombinasi dengan kapasitor, resistor digunakan dalam rangkaian timer seperti yang terdapat pada osilator dan generator sinyal.

Jenis-Jenis Resistor

Resistor memiliki beberapa jenis berdasarkan bahan pembuatnya dan cara kerjanya. Berikut adalah beberapa jenis resistor yang umum digunakan:

1. Resistor Tetap (Fixed Resistor)

Resistor jenis ini memiliki nilai hambatan yang tetap dan tidak dapat diubah. Beberapa jenis resistor tetap meliputi:

• Resistor Karbon (Carbon Composition Resistor) – Terbuat dari campuran karbon dan memiliki harga murah, tetapi kurang stabil.
• Resistor Film (Film Resistor) – Terdiri dari film karbon atau logam dengan ketahanan lebih stabil dibandingkan resistor karbon.
• Resistor Kawat (Wirewound Resistor) – Terbuat dari kawat logam yang dililitkan pada inti isolator, sering digunakan pada aplikasi daya tinggi.

2. Resistor Variabel (Variable Resistor)

Resistor ini memungkinkan perubahan nilai hambatan sesuai kebutuhan. Contoh resistor variabel:

• Potensiometer – Digunakan dalam pengaturan volume pada perangkat audio.
• Rheostat – Digunakan dalam pengaturan arus listrik dengan nilai hambatan yang dapat diubah secara manual.
• Trimpot – Versi kecil dari potensiometer yang digunakan dalam kalibrasi rangkaian elektronik.

3. Resistor Khusus

Beberapa resistor memiliki karakteristik unik yang digunakan dalam aplikasi tertentu, seperti:

• LDR (Light Dependent Resistor) – Resistor yang nilai hambatannya berubah sesuai dengan intensitas cahaya.
• NTC & PTC Thermistor – Resistor yang berubah nilai hambatannya sesuai dengan suhu.
• Varistor (VDR – Voltage Dependent Resistor) – Resistor yang nilai hambatannya berubah sesuai dengan tegangan listrik.

Cara Kerja Resistor

Resistor bekerja berdasarkan hukum Ohm, yang dinyatakan dalam persamaan berikut: V=I×RV = I \times RV=I×R

Di mana:

• V adalah tegangan (volt)
• I adalah arus listrik (ampere)
• R adalah resistansi atau hambatan listrik (ohm)

Prinsip kerja resistor sangat sederhana: semakin besar nilai hambatan, semakin kecil arus listrik yang dapat melewatinya. Sebaliknya, jika hambatan rendah, arus yang mengalir akan lebih besar.

Cara Menghitung Nilai Resistor

Untuk mengetahui nilai resistor, kita bisa melihat kode warna yang terdapat pada bodinya. Resistor memiliki gelang warna yang menunjukkan nilai resistansi. Berikut adalah cara membaca kode warna resistor:

1. Gelang pertama dan kedua menunjukkan angka pertama dan kedua.
2. Gelang ketiga adalah faktor pengali.
3. Gelang keempat (jika ada) menunjukkan toleransi resistor.

Sebagai contoh, resistor dengan warna coklat-hitam-merah-emas memiliki nilai:

• Coklat (1), Hitam (0), Merah (×100) → 10 × 100 = 1.000 Ω atau 1kΩ
• Emas menunjukkan toleransi ±5%

Aplikasi Resistor dalam Kehidupan Sehari-hari

Resistor digunakan dalam berbagai perangkat elektronik, seperti:

1. Perangkat Audio dan Video
   Resistor digunakan dalam pengaturan volume, filter suara, dan stabilisasi tegangan pada televisi, radio, serta perangkat audio lainnya.
2. Adaptor dan Power Supply
   Resistor membantu mengatur tegangan yang masuk ke perangkat agar sesuai dengan spesifikasi yang dibutuhkan.
3. Lampu LED dan Penerangan
   Resistor dipasang secara seri dengan LED untuk membatasi arus yang mengalir, mencegah LED dari kerusakan akibat arus berlebih.
4. Peralatan Rumah Tangga
   Banyak peralatan rumah tangga seperti mesin cuci dan AC menggunakan resistor dalam sistem kontrol elektroniknya.
5. Otomotif
   Dalam industri otomotif, resistor digunakan dalam sensor suhu, sistem pencahayaan, dan kontrol elektronik lainnya.

Resistor adalah komponen penting dalam dunia elektronik yang berfungsi untuk mengatur arus listrik dan tegangan dalam suatu rangkaian. Terdapat berbagai jenis resistor dengan fungsi yang berbeda, mulai dari resistor tetap, variabel, hingga resistor khusus. Prinsip kerja resistor didasarkan pada hukum Ohm, yang menentukan hubungan antara tegangan, arus, dan hambatan.

Pemahaman tentang resistor sangat penting bagi siapa saja yang ingin mendalami dunia elektronika, baik untuk keperluan hobi maupun profesional. Dengan mengetahui cara kerja dan aplikasinya, kita dapat merancang dan memperbaiki berbagai perangkat elektronik dengan lebih efektif.
