tugassains.com – Dalam dunia elektronika, resistor merupakan salah satu komponen penting yang digunakan untuk mengatur aliran arus listrik dalam suatu rangkaian. Salah satu jenis resistor yang memiliki keunggulan dalam daya tahan tinggi dan presisi adalah resistor wirewound.
Artikel ini akan membahas secara mendalam tentang komponen ini, mulai dari pengertian, cara kerja, karakteristik, keunggulan, hingga aplikasinya dalam berbagai perangkat elektronik.

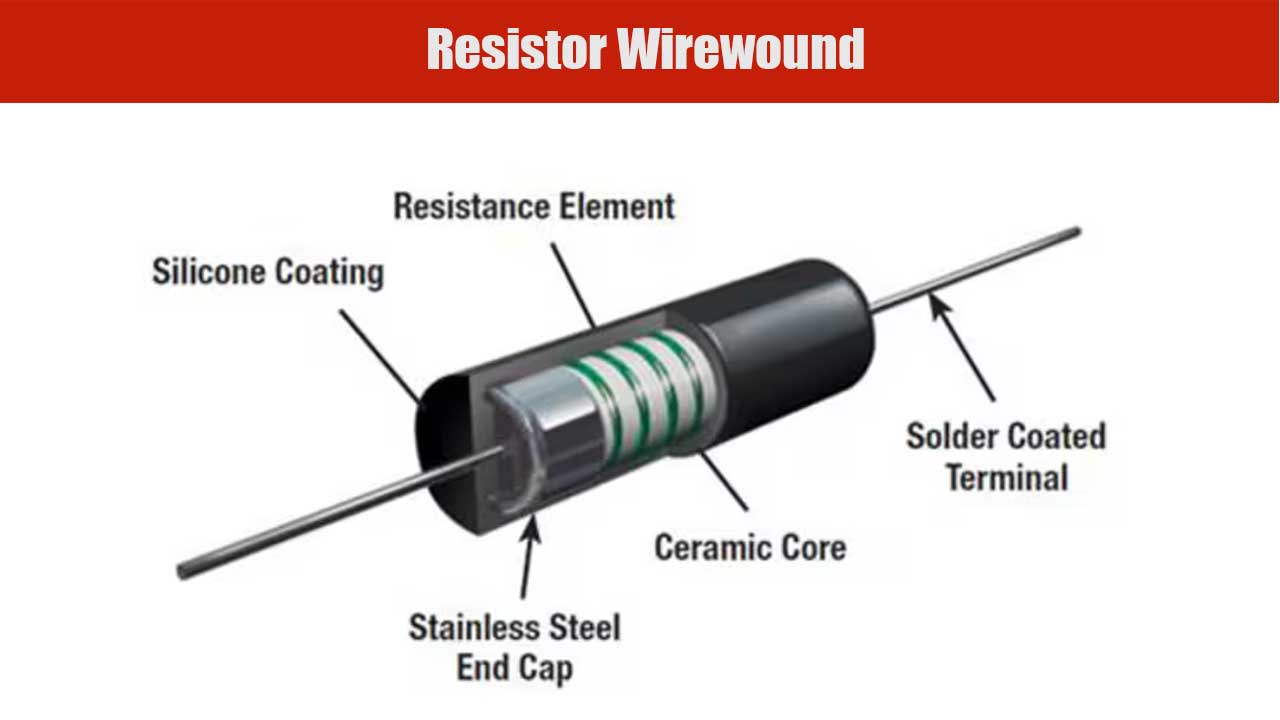

Pengertian Resistor Wirewound
Resistor wirewound adalah jenis resistor khusus yang dibuat dengan cara melilitkan kawat logam berhambatan tinggi, seperti nikel-kromium (Nichrome) atau tembaga-nikel (Cupronickel), di sekitar inti isolator berbahan keramik atau kaca.
Jenis resistor ini dirancang untuk menahan arus besar serta memiliki akurasi tinggi dalam pengaturan nilai resistansi. Dibandingkan dengan resistor berbasis karbon atau film logam, resistor wirewound menawarkan ketahanan lebih baik terhadap panas dan beban daya tinggi.
Cara Kerja Resistor Wirewound
Komponen ini bekerja berdasarkan prinsip dasar Hukum Ohm (V = I × R), di mana nilai resistansi yang dihasilkan oleh kawat lilitan mengatur jumlah arus listrik yang mengalir.
- Saat Arus Mengalir Melalui Resistor
- Kawat logam yang dililitkan di sekitar inti isolator menciptakan hambatan terhadap aliran listrik.
- Nilai resistansi ditentukan oleh jenis material kawat, panjang kawat, dan diameter kawat yang digunakan.
- Daya Tahan Terhadap Beban Tinggi
- Karena bahan kawat yang digunakan memiliki titik leleh tinggi, resistor ini mampu menahan daya listrik yang lebih besar dibandingkan jenis resistor lainnya.
- Ideal untuk aplikasi yang membutuhkan stabilitas termal dan ketahanan terhadap lonjakan daya.
- Efek Induktansi
- Karena kawat dililit dalam bentuk koil, resistor wirewound dapat memiliki efek induktif, yang perlu diperhitungkan dalam aplikasi frekuensi tinggi.
- Untuk mengurangi efek ini, beberapa resistor wirewound dibuat dalam bentuk non-induktif dengan pola lilitan khusus.
Baca juga: Resistor Varistor: Pengertian, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Karakteristik Resistor Wirewound
1. Toleransi Rendah dan Presisi Tinggi
- Dibandingkan dengan resistor karbon atau film logam, jenis ini memiliki toleransi yang lebih kecil, biasanya sekitar ±0,01% hingga ±1%.
2. Ketahanan terhadap Suhu Tinggi
- Material logam yang digunakan memiliki ketahanan panas yang lebih baik dibandingkan resistor film karbon atau film logam.
3. Kemampuan Menangani Daya Tinggi
- Tersedia dalam berbagai rating daya, mulai dari 1 watt hingga 100 watt atau lebih, menjadikannya ideal untuk aplikasi industri dan daya tinggi.
4. Efek Induktif (Pada Desain Tertentu)
- Karena lilitan kawat berbentuk koil, resistor ini dapat menghasilkan efek induktansi yang mungkin tidak diinginkan dalam aplikasi frekuensi tinggi.
- Namun, beberapa desain non-induktif telah dikembangkan untuk mengatasi masalah ini.
5. Ukuran Fisik Lebih Besar
- Karena dibuat dengan kawat lilitan di sekitar inti keramik, ukuran fisik resistor ini biasanya lebih besar dibandingkan jenis lainnya dengan nilai resistansi yang sama.
Jenis-Jenis Resistor Wirewound
Resistor ini dapat dikategorikan berdasarkan desain dan aplikasi penggunaannya:
1. Resistor Wirewound Daya Tinggi (Power Wirewound Resistor)
- Dirancang untuk menangani daya besar, mulai dari 5W hingga 100W atau lebih.
- Sering digunakan dalam sistem kelistrikan industri dan perangkat yang membutuhkan disipasi daya tinggi.
2. Resistor Wirewound Presisi (Precision Wirewound Resistor)
- Memiliki toleransi sangat rendah (hingga ±0,01%) dan digunakan dalam aplikasi yang membutuhkan pengukuran presisi tinggi.
- Ditemukan dalam alat ukur, instrumentasi laboratorium, dan sensor elektronik.
3. Resistor Wirewound Non-Induktif
- Menggunakan pola lilitan khusus untuk mengurangi efek induktansi.
- Cocok untuk aplikasi frekuensi tinggi dan sistem audio berkualitas tinggi.
4. Resistor Wirewound dengan Pelapis Keramik atau Aluminium
- Memiliki casing berbahan keramik atau aluminium untuk meningkatkan disipasi panas.
- Biasanya digunakan dalam perangkat daya tinggi seperti amplifier dan sistem kontrol daya.
Keunggulan Resistor Wirewound Dibandingkan Resistor Lain
| Karakteristik | Resistor Wirewound | Resistor Karbon | Resistor Film Logam |
|---|---|---|---|
| Toleransi | Sangat rendah (±0,01% – ±1%) | Rendah (±5% – ±20%) | Sedang (±1% – ±5%) |
| Daya Tahan Panas | Sangat tinggi | Rendah | Sedang |
| Ketahanan terhadap Daya Tinggi | Sangat baik (hingga 100W atau lebih) | Rendah | Sedang |
| Efek Induktansi | Ada (kecuali versi non-induktif) | Tidak ada | Tidak ada |
| Aplikasi | Industri, daya tinggi, audio presisi | Rangkaian umum, daya rendah | Peralatan presisi, audio |
Aplikasi Resistor Wirewound dalam Berbagai Perangkat Elektronik
1. Sistem Daya dan Catu Daya (Power Supply)
- Digunakan untuk membatasi arus listrik dalam sistem daya tinggi, seperti inverter dan sistem tenaga listrik industri.
2. Rangkaian Audio Berkualitas Tinggi
- Sering digunakan dalam amplifier dan sistem audio profesional karena stabilitas nilai resistansinya yang tinggi dan efek non-induktif dalam desain tertentu.
3. Alat Ukur dan Instrumentasi Presisi
- Ditemukan dalam osiloskop, multimeter presisi, dan alat ukur lainnya yang membutuhkan toleransi sangat kecil.
4. Sistem Kontrol Industri
- Digunakan dalam mesin industri untuk mengontrol dan membatasi daya pada motor serta sistem otomatisasi.
5. Peralatan Medis dan Militer
- Karena daya tahannya yang tinggi terhadap panas dan lingkungan ekstrem, resistor wirewound digunakan dalam perangkat medis serta peralatan militer.
Baca juga: Resistor Fusible: Pengertian, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Resistor wirewound merupakan komponen penting dalam dunia elektronika, terutama dalam aplikasi yang membutuhkan daya tinggi, ketahanan terhadap suhu ekstrem, serta presisi tinggi. Dengan konstruksi berbasis kawat lilitan di sekitar inti isolator, komponen ini menawarkan daya tahan yang jauh lebih baik dibandingkan jenis resistor lainnya.
Keunggulannya dalam menangani arus besar dan disipasi panas menjadikannya pilihan utama dalam berbagai perangkat elektronik, mulai dari alat ukur presisi, sistem tenaga listrik, amplifier audio, hingga sistem kontrol industri.
Meskipun memiliki kelemahan seperti ukuran yang lebih besar dan efek induktif pada beberapa desain, resistor wirewound tetap menjadi pilihan ideal untuk aplikasi yang membutuhkan ketahanan, stabilitas, dan keakuratan tinggi.
