tugassains.com – Resistor merupakan salah satu komponen elektronik yang berfungsi untuk menghambat arus listrik dalam suatu rangkaian. Salah satu jenis resistor yang paling umum digunakan adalah resistor tetap. Komponen ini memiliki nilai resistansi yang tidak dapat diubah, sehingga banyak digunakan dalam berbagai aplikasi elektronik, mulai dari perangkat rumah tangga hingga industri teknologi tinggi.
Artikel ini akan membahas secara mendalam mengenai resistor tetap, termasuk jenis-jenisnya, fungsi, prinsip kerja, serta cara memilih resistor yang tepat untuk kebutuhan rangkaian elektronik.
Daftar Isi
Pengertian Resistor Tetap

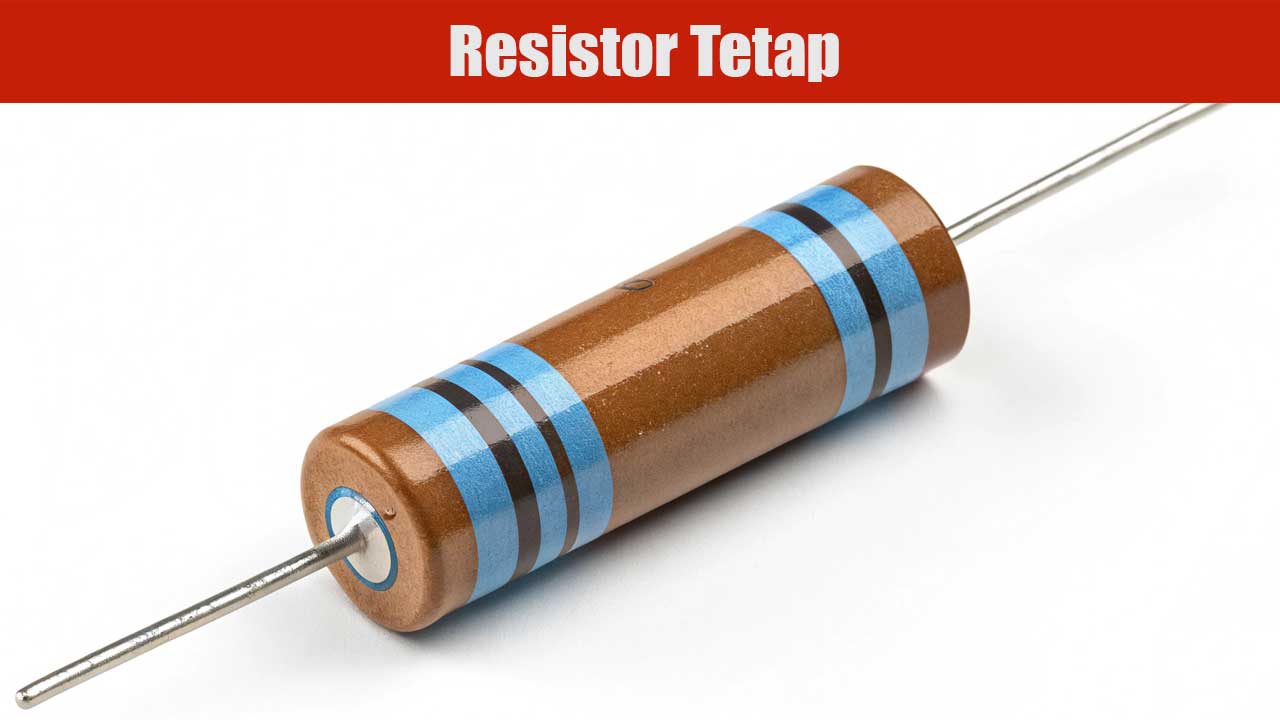

Resistor tetap adalah jenis resistor yang memiliki nilai hambatan konstan dan tidak dapat diubah setelah diproduksi. Nilai resistansinya telah ditentukan oleh pabrik pembuatnya, sehingga pengguna tidak bisa menyesuaikan nilai hambatannya seperti pada resistor variabel.
Resistor ini biasanya terbuat dari bahan karbon, kawat resistif, atau film metal, tergantung pada jenis dan aplikasinya. Dalam dunia elektronik, resistor tetap digunakan untuk mengontrol tegangan, membatasi arus listrik, dan melindungi komponen lain dari kerusakan akibat lonjakan daya.
Jenis-Jenis Resistor Tetap
Resistor tetap memiliki beberapa jenis berdasarkan material pembuatannya dan karakteristiknya. Berikut adalah beberapa jenis yang paling umum digunakan:
1. Resistor Karbon (Carbon Composition Resistor)
Jenis ini dibuat dari campuran karbon dan bahan pengikat seperti resin. Resistor karbon memiliki karakteristik sebagai berikut:
- Tersedia dalam berbagai nilai resistansi
- Memiliki tingkat toleransi yang cukup besar
- Digunakan dalam rangkaian berdaya rendah hingga menengah
Meskipun sudah jarang digunakan dalam perangkat elektronik modern, resistor karbon masih bisa ditemukan pada rangkaian sederhana seperti sirkuit analog dan perangkat audio klasik.
2. Resistor Film Karbon (Carbon Film Resistor)
Berbeda dengan resistor karbon biasa, resistor jenis ini menggunakan lapisan tipis karbon yang disemprotkan ke inti keramik. Keunggulan resistor film karbon meliputi:
- Toleransi lebih baik dibandingkan resistor karbon komposisi
- Stabilitas lebih tinggi dalam jangka panjang
- Menghasilkan lebih sedikit noise saat digunakan dalam rangkaian elektronik
3. Resistor Film Logam (Metal Film Resistor)
Resistor ini dibuat dengan melapisi batang keramik menggunakan film logam seperti nikel-kromium. Kelebihannya antara lain:
- Akurasi tinggi dan toleransi kecil
- Stabil dalam berbagai kondisi suhu
- Cocok untuk aplikasi yang memerlukan presisi tinggi
Jenis ini sering digunakan dalam peralatan laboratorium, perangkat medis, dan alat ukur yang memerlukan nilai resistansi akurat.
4. Resistor Kawat (Wirewound Resistor)
Resistor kawat dibuat dengan menggulung kawat resistif pada inti keramik atau fiberglass. Karakteristik utamanya:
- Mampu menangani daya tinggi
- Tahan terhadap suhu ekstrem
- Digunakan dalam aplikasi industri dan peralatan listrik berdaya tinggi
Karena sifatnya yang dapat menangani arus besar, resistor ini banyak digunakan dalam sistem tenaga listrik dan perangkat elektronik yang membutuhkan disipasi daya tinggi.
Fungsi Resistor Tetap dalam Rangkaian Elektronik
Resistor tetap memiliki banyak fungsi penting dalam dunia elektronik, di antaranya:
1. Pembatas Arus Listrik
Salah satu fungsi utama resistor tetap adalah mengontrol jumlah arus listrik yang mengalir dalam suatu rangkaian. Tanpa resistor, arus yang berlebihan dapat merusak komponen lain, seperti LED atau transistor.
2. Pembagi Tegangan
Resistor tetap sering digunakan dalam konfigurasi rangkaian pembagi tegangan. Teknik ini berguna untuk menurunkan tegangan dari sumber daya agar sesuai dengan kebutuhan suatu komponen.
3. Pelindung Komponen Elektronik
Dalam banyak aplikasi, resistor tetap digunakan untuk melindungi komponen elektronik sensitif dari lonjakan arus yang dapat merusak sirkuit.
4. Menyesuaikan Level Sinyal
Resistor tetap juga digunakan dalam rangkaian audio dan komunikasi untuk mengontrol level sinyal sehingga tidak terjadi distorsi atau noise yang berlebihan.
Cara Kerja Resistor Tetap
Prinsip kerja resistor tetap didasarkan pada hukum Ohm, yang menyatakan bahwa tegangan (V) pada suatu resistor sebanding dengan arus (I) yang mengalir melalui resistor dan resistansi (R) dari resistor tersebut. Rumusnya: V=I×RV = I \times RV=I×R
Di dalam rangkaian, resistor tetap bekerja dengan menghambat arus sesuai dengan nilai resistansinya. Misalnya, jika sebuah LED membutuhkan arus 20mA untuk menyala dengan aman, maka sebuah resistor dengan nilai tertentu harus digunakan untuk memastikan arus yang mengalir tidak melebihi batas tersebut.
Cara Memilih Resistor Tetap yang Tepat
Untuk memilih resistor tetap yang sesuai dengan kebutuhan, beberapa faktor berikut perlu diperhatikan:
1. Nilai Resistansi
Pastikan nilai resistansi sesuai dengan kebutuhan rangkaian. Nilai ini biasanya dinyatakan dalam ohm (Ω) dan bisa dibaca dari kode warna yang terdapat pada badan resistor.
2. Daya Tahan (Wattage Rating)
Daya yang dapat ditangani oleh resistor harus cukup untuk mencegah panas berlebih atau bahkan kegagalan komponen. Rumus daya yang dapat dihitung adalah: P=V×IP = V \times IP=V×I
Jika daya yang dilewatkan melebihi kapasitas resistor, maka resistor dapat terbakar atau rusak.
3. Toleransi
Resistor tetap memiliki toleransi yang menunjukkan seberapa jauh nilai resistansinya bisa berbeda dari nilai nominalnya. Misalnya, resistor dengan toleransi ±5% berarti nilai aktualnya bisa lebih besar atau lebih kecil 5% dari yang tertera.
4. Material dan Jenis Resistor
Pemilihan jenis resistor (karbon, film logam, atau wirewound) harus disesuaikan dengan aplikasi spesifiknya, terutama jika rangkaian memerlukan presisi tinggi atau daya besar.
Resistor tetap adalah salah satu komponen penting dalam dunia elektronik dengan fungsi utama sebagai penghambat arus, pembagi tegangan, dan pelindung komponen lain dalam suatu rangkaian. Jenis-jenis resistor tetap memiliki karakteristik yang berbeda, mulai dari resistor karbon hingga resistor kawat, yang masing-masing cocok untuk aplikasi tertentu.
Dalam memilih resistor tetap, faktor seperti nilai resistansi, daya tahan, toleransi, dan jenis material harus diperhatikan agar sesuai dengan kebutuhan rangkaian elektronik yang digunakan.
Dengan memahami prinsip kerja dan karakteristik resistor tetap, pengguna dapat lebih efektif dalam merancang dan mengoptimalkan rangkaian elektronik sesuai dengan kebutuhan.
