tugassains.com – Dalam dunia elektronika dan kelistrikan, terdapat berbagai jenis komponen yang digunakan untuk mengontrol serta mengukur arus listrik. Salah satu komponen penting yang sering digunakan dalam pengukuran arus adalah resistor shunt. Komponen ini berperan dalam mendeteksi serta mengalirkan arus listrik dengan akurat ke alat ukur seperti amperemeter.
Artikel ini akan membahas secara mendalam mengenai komponen ini, mulai dari pengertian, cara kerja, fungsi, hingga aplikasinya dalam berbagai perangkat elektronik dan sistem kelistrikan.
Daftar Isi

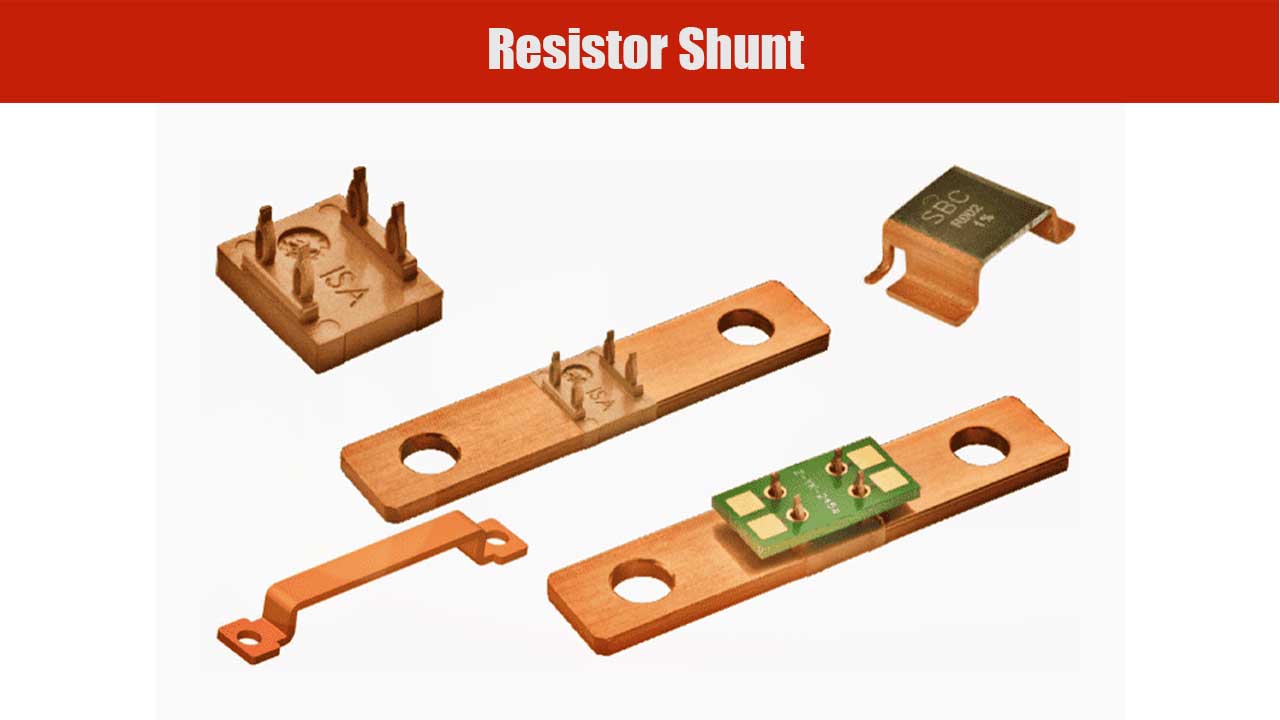

Pengertian Resistor Shunt
Resistor shunt adalah komponen yang digunakan untuk mengalihkan sebagian arus listrik dari suatu rangkaian utama ke jalur lain. Umumnya, komponen ini memiliki nilai resistansi yang sangat kecil, biasanya dalam satuan miliOhm (mΩ) atau MikroOhm (µΩ).
Fungsi utamanya adalah untuk mengukur arus listrik dengan menyalurkan sebagian kecil arus melalui alat ukur tanpa mengganggu jalannya listrik dalam rangkaian utama. Karena memiliki nilai hambatan yang rendah, energi listrik yang terbuang akibat panas bisa diminimalkan.
Cara Kerja Resistor Shunt
Komponen ini bekerja berdasarkan Hukum Ohm (V = I × R), yang menyatakan bahwa tegangan yang dihasilkan oleh arus yang melewati sebuah hambatan sebanding dengan besar arus tersebut. Dengan prinsip ini, tegangan kecil yang dihasilkan oleh komponen ini dapat digunakan untuk menghitung besar arus yang mengalir dalam suatu rangkaian.
Sebagai contoh, jika sebuah resistor shunt memiliki nilai 0,01Ω dan terdapat arus sebesar 10A yang mengalir melaluinya, maka tegangan yang timbul pada kedua ujungnya adalah:
V = I × R
V = 10A × 0,01Ω = 0,1V
Tegangan kecil ini kemudian dapat diukur oleh alat seperti mikroprosesor atau amperemeter untuk menentukan besar arus tanpa harus melewati alat ukur secara langsung.
Fungsi Resistor Shunt
Komponen ini memiliki beberapa fungsi utama dalam berbagai aplikasi elektronik dan kelistrikan, antara lain:
1. Pengukuran Arus Listrik
Salah satu kegunaan utama dari resistor ini adalah untuk membantu alat ukur seperti amperemeter dalam mengukur arus listrik yang mengalir dalam suatu rangkaian. Karena amperemeter tidak dapat menangani arus besar secara langsung, resistor ini digunakan untuk membagi arus agar bisa diukur dengan aman.
2. Perlindungan Rangkaian
Dalam beberapa sistem, resistor shunt digunakan sebagai bagian dari sistem perlindungan terhadap lonjakan arus listrik yang dapat merusak komponen lain. Dengan mengalihkan kelebihan arus, komponen ini membantu mencegah kerusakan perangkat elektronik.
3. Pengendalian Daya dalam Sistem Elektronik
Beberapa sistem daya tinggi menggunakan resistor ini untuk mendeteksi perubahan arus listrik dan mengontrol daya yang masuk ke beban tertentu, seperti dalam sistem pengisian baterai atau konverter daya.
4. Bagian dari Sirkuit Feedback dalam Power Supply
Dalam catu daya (power supply), resistor shunt sering digunakan sebagai bagian dari rangkaian umpan balik (feedback loop) untuk mengontrol tegangan dan arus yang dihasilkan.
Baca juga: Resistor NTC dan PTC: Pengertian, Perbedaan, dan Aplikasinya dalam Elektronika
Karakteristik Resistor Shunt
Komponen ini memiliki beberapa karakteristik khusus yang membedakannya dari jenis resistor lainnya, yaitu:
- Nilai Resistansi Sangat Rendah
Dibandingkan dengan resistor biasa, komponen ini memiliki nilai hambatan yang sangat kecil, biasanya dalam rentang miliOhm atau bahkan mikroOhm, agar tidak terlalu banyak mengganggu aliran arus dalam rangkaian utama. - Presisi Tinggi
Karena digunakan dalam pengukuran arus, komponen ini dibuat dengan tingkat akurasi tinggi untuk menghasilkan tegangan yang stabil dan dapat diandalkan. - Tahan Terhadap Arus Besar
Dirancang untuk menangani arus besar tanpa mengalami perubahan signifikan pada nilai resistansinya. - Dapat Beroperasi dalam Suhu Tinggi
Karena mengalirkan arus tinggi, komponen ini sering kali terbuat dari bahan tahan panas agar tidak mengalami degradasi atau perubahan karakteristik akibat suhu yang meningkat.
Jenis-Jenis Resistor Shunt
Ada beberapa jenis resistor ini yang umum digunakan dalam industri elektronika dan kelistrikan, di antaranya:
1. Resistor Shunt Standar
Jenis ini biasanya digunakan dalam alat ukur listrik seperti amperemeter. Terbuat dari bahan logam khusus dengan resistansi stabil untuk memastikan pengukuran arus yang akurat.
2. Resistor Shunt Daya Tinggi
Digunakan dalam aplikasi industri yang memerlukan pengukuran arus besar, seperti dalam sistem tenaga listrik dan kendaraan listrik.
3. Resistor Shunt SMT (Surface Mount Technology)
Jenis ini dirancang untuk digunakan pada papan sirkuit cetak (PCB) dengan ukuran kecil dan presisi tinggi, sering ditemukan dalam perangkat elektronik portabel dan sistem embedded.
Aplikasi Resistor Shunt dalam Berbagai Bidang
Komponen ini memiliki berbagai aplikasi dalam industri dan perangkat elektronik, di antaranya:
1. Sistem Pengukuran Daya Listrik
Digunakan dalam alat ukur daya listrik seperti wattmeter dan smart meter untuk mendeteksi serta mencatat konsumsi listrik secara akurat.
2. Kendaraan Listrik dan Baterai
Dalam kendaraan listrik, resistor shunt digunakan untuk memantau aliran arus dalam sistem baterai guna mengoptimalkan pengisian dan mencegah overcharging.
3. Peralatan Medis
Beberapa alat medis seperti defibrillator dan sistem pemantauan kesehatan menggunakan resistor ini untuk memastikan suplai daya yang aman dan akurat.
4. Sistem Tenaga Surya
Dalam sistem tenaga surya, resistor ini digunakan untuk mengukur dan mengatur daya yang dihasilkan oleh panel surya sebelum masuk ke inverter atau baterai penyimpanan.
Perbandingan dengan Resistor Lainnya
Berikut adalah perbedaan utama antara resistor shunt dengan jenis resistor lainnya:
| Karakteristik | Resistor Shunt | Resistor Karbon | Resistor Film Logam |
|---|---|---|---|
| Nilai Resistansi | Sangat rendah (mΩ-µΩ) | Sedang (Ω-kΩ) | Rendah hingga sedang |
| Fungsi Utama | Pengukuran arus listrik | Pembatas arus | Pengaturan tegangan |
| Akurasi | Tinggi | Rendah | Tinggi |
| Ketahanan terhadap Arus Tinggi | Sangat baik | Rendah | Baik |
| Penggunaan Umum | Amperemeter, tenaga listrik | Rangkaian umum | Perangkat presisi |
Baca juga: Mengenal Resistor LDR: Pengertian, Cara Kerja, dan Aplikasinya dalam Elektronika
Resistor shunt merupakan komponen penting dalam berbagai aplikasi elektronika dan kelistrikan, terutama dalam pengukuran arus dan pengendalian daya. Dengan karakteristik resistansi yang sangat rendah, tingkat akurasi tinggi, serta ketahanan terhadap arus besar, komponen ini banyak digunakan dalam sistem tenaga listrik, kendaraan listrik, perangkat medis, hingga peralatan pengukuran daya.
Memahami cara kerja serta penerapannya dapat membantu para teknisi dan insinyur elektronik dalam merancang serta mengoptimalkan berbagai sistem listrik yang efisien dan andal.
