tugassains.com – Dalam dunia elektronika, resistor adalah komponen fundamental yang digunakan untuk mengontrol arus dan tegangan dalam suatu rangkaian. Salah satu jenis resistor yang memiliki tingkat akurasi sangat tinggi adalah resistor presisi. Komponen ini dirancang untuk memiliki toleransi yang sangat kecil, sehingga dapat digunakan dalam aplikasi yang membutuhkan kestabilan dan keakuratan tinggi.
Artikel ini akan membahas secara mendalam mengenai resistor presisi, termasuk pengertian, cara kerja, karakteristik, jenis-jenis, keunggulan, serta aplikasinya dalam berbagai perangkat elektronik.
Daftar Isi
Pengertian Resistor Presisi

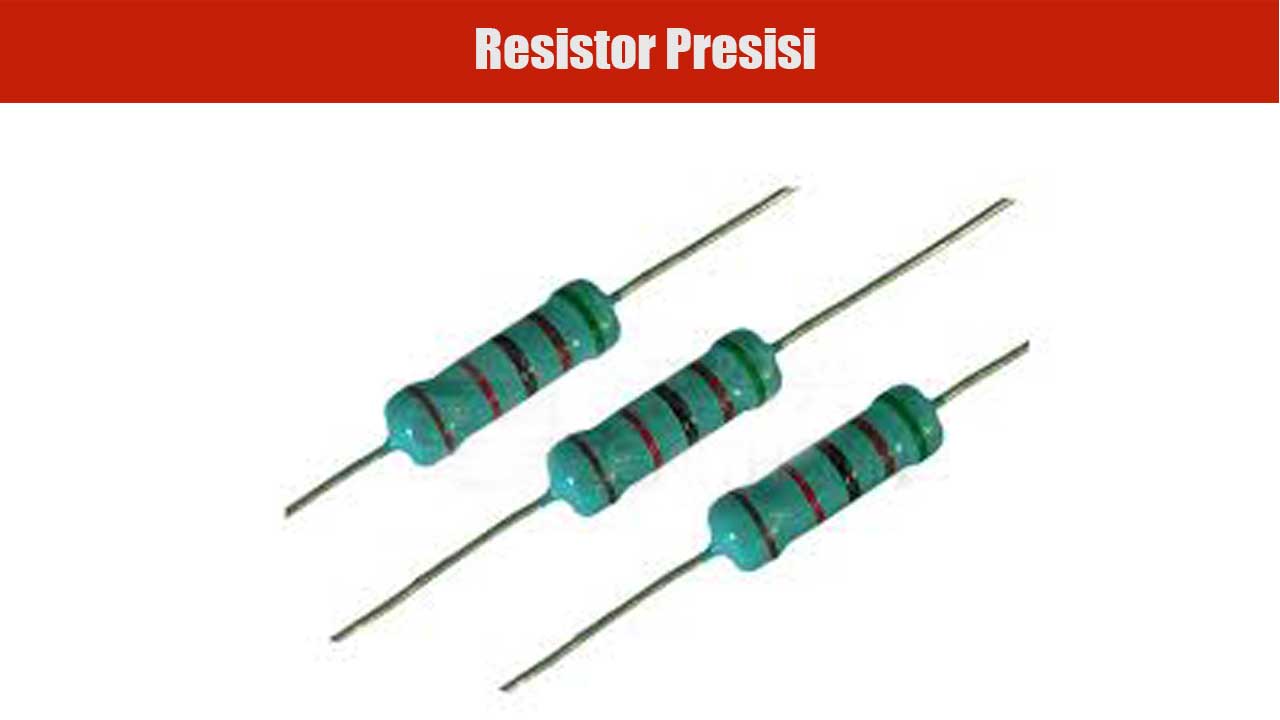

Resistor presisi adalah jenis resistor khusus yang memiliki toleransi sangat rendah, biasanya dalam kisaran ±0,01% hingga ±1%. Toleransi ini menunjukkan seberapa besar penyimpangan nilai resistansi aktual dibandingkan dengan nilai nominalnya.
Berbeda dengan resistor biasa yang memiliki toleransi sekitar ±5% hingga ±10%, resistor ini dirancang dengan teknologi khusus agar mampu mempertahankan nilai resistansinya dalam berbagai kondisi lingkungan, termasuk perubahan suhu dan tegangan.
Karena tingkat presisinya yang tinggi, resistor ini sering digunakan dalam rangkaian yang membutuhkan kestabilan dan akurasi, seperti alat ukur, sensor elektronik, serta sistem kendali industri.
Cara Kerja Resistor Presisi
Resistor ini bekerja berdasarkan Hukum Ohm (V = I × R), di mana nilai resistansinya sangat stabil meskipun terjadi perubahan lingkungan. Teknologi produksi yang lebih canggih dibandingkan dengan resistor standar membuatnya memiliki ketahanan terhadap faktor eksternal, seperti suhu, kelembaban, dan fluktuasi tegangan.
- Ketika Arus Mengalir Melalui Resistor
- Nilai resistansi tetap stabil, bahkan saat suhu meningkat atau tegangan berfluktuasi.
- Perubahan nilai resistansi sangat kecil karena toleransinya yang rendah.
- Kompatibel dengan Aplikasi Presisi Tinggi
- Cocok untuk digunakan dalam alat ukur, instrumentasi laboratorium, dan perangkat medis.
- Nilai resistansinya tidak mudah berubah akibat perubahan kondisi lingkungan.
- Resistansi yang Konsisten dalam Jangka Panjang
- Tidak mengalami degradasi resistansi seiring waktu seperti resistor konvensional.
- Tetap akurat dalam jangka panjang, bahkan setelah digunakan dalam kondisi ekstrem.
Karakteristik Resistor Presisi
1. Toleransi Rendah (±0,01% – ±1%)
- Memiliki penyimpangan nilai resistansi yang jauh lebih kecil dibandingkan dengan resistor standar.
2. Koefisien Suhu Rendah (Low TCR – Temperature Coefficient of Resistance)
- Tidak mengalami perubahan resistansi signifikan akibat perubahan suhu.
- Biasanya memiliki nilai TCR sekitar ±5 ppm/°C hingga ±50 ppm/°C, jauh lebih rendah dibandingkan resistor standar.
3. Stabilitas Jangka Panjang
- Tidak mudah berubah nilai resistansinya meskipun digunakan dalam waktu lama.
4. Noise yang Rendah
- Hampir tidak menghasilkan noise listrik yang dapat mengganggu sinyal dalam rangkaian presisi.
5. Material Berkualitas Tinggi
- Terbuat dari bahan film logam atau kawat lilit khusus yang dirancang untuk meningkatkan kestabilan dan daya tahan.
6. Daya Tahan Terhadap Tegangan dan Lingkungan Ekstrem
- Tidak mudah rusak akibat lonjakan tegangan atau perubahan lingkungan yang ekstrem.
Baca juga: Resistor Wirewound: Pengertian, Fungsi, dan Aplikasinya dalam Elektronika
Jenis-Jenis Resistor Presisi
Resistor ini tersedia dalam beberapa jenis berdasarkan teknologi pembuatannya:
1. Resistor Film Logam (Metal Film Resistor)
- Terbuat dari lapisan logam tipis yang disimpan pada inti keramik.
- Memiliki toleransi rendah dan tingkat noise yang sangat kecil.
- Digunakan dalam aplikasi audio berkualitas tinggi dan alat ukur presisi.
2. Resistor Wirewound Presisi
- Dibuat dengan cara melilitkan kawat logam berkualitas tinggi pada inti isolator.
- Memiliki toleransi sangat kecil dan daya tahan tinggi terhadap panas.
- Digunakan dalam sistem industri dan perangkat medis.
3. Resistor SMD Presisi (Surface Mount Device)
- Berbentuk kecil dan dirancang untuk dipasang langsung pada PCB dengan teknologi surface-mount.
- Cocok untuk aplikasi elektronik miniatur seperti perangkat komunikasi dan sensor digital.
4. Resistor Thin Film Presisi
- Menggunakan teknologi lapisan film yang lebih tipis dibandingkan metal film, memberikan stabilitas lebih tinggi.
- Ideal untuk sistem yang membutuhkan sensitivitas tinggi seperti pengukuran presisi.
Keunggulan Resistor Presisi Dibandingkan Resistor Standar
| Karakteristik | Resistor Presisi | Resistor Standar |
|---|---|---|
| Toleransi | ±0,01% – ±1% | ±5% – ±10% |
| Koefisien Suhu | Rendah (±5 ppm/°C – ±50 ppm/°C) | Tinggi (±100 ppm/°C – ±500 ppm/°C) |
| Stabilitas Jangka Panjang | Sangat stabil | Bisa mengalami perubahan nilai resistansi |
| Noise Listrik | Sangat rendah | Lebih tinggi |
| Aplikasi | Alat ukur presisi, instrumentasi, perangkat medis | Rangkaian elektronik umum |
Aplikasi Resistor Presisi dalam Berbagai Perangkat Elektronik
Karena memiliki kestabilan dan akurasi tinggi, resistor ini digunakan dalam berbagai aplikasi, antara lain:
1. Alat Ukur dan Instrumentasi Presisi
- Digunakan dalam multimeter digital, osiloskop, dan alat kalibrasi yang membutuhkan akurasi tinggi.
2. Sistem Kendali Industri
- Membantu menjaga kestabilan sistem otomatisasi industri dan peralatan yang membutuhkan pengukuran akurat.
3. Peralatan Medis
- Dipakai dalam mesin EKG, MRI, dan alat diagnostik lainnya untuk memastikan hasil pengukuran yang presisi.
4. Rangkaian Audio dan Hi-Fi
- Digunakan dalam amplifier dan sistem audio profesional untuk menghasilkan suara yang jernih tanpa gangguan noise listrik.
5. Perangkat Telekomunikasi dan Sensor
- Membantu meningkatkan akurasi pengukuran dalam sensor suhu, tekanan, dan perangkat komunikasi digital.
Baca juga: Resistor Fusible: Pengertian, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Resistor presisi adalah komponen elektronik yang dirancang untuk memiliki akurasi tinggi dengan toleransi rendah dan stabilitas jangka panjang. Dibandingkan dengan resistor standar, jenis ini memiliki keunggulan dalam menjaga nilai resistansi tetap stabil meskipun terjadi perubahan suhu atau tegangan.
Dengan berbagai jenisnya, seperti metal film, wirewound, SMD, dan thin film, resistor ini banyak digunakan dalam perangkat yang membutuhkan keakuratan tinggi, seperti alat ukur presisi, sistem kendali industri, peralatan medis, hingga sistem audio berkualitas tinggi.
Bagi para insinyur dan teknisi elektronik, pemilihan resistor dengan tingkat presisi yang tepat sangat penting untuk memastikan performa optimal dalam rangkaian elektronik yang dirancang.
