tugassains.com – Dalam dunia elektronika, resistor digunakan untuk mengontrol aliran arus listrik dalam suatu rangkaian. Salah satu jenis resistor yang dirancang khusus untuk menghindari efek induktansi adalah resistor non-induktif. Komponen ini sangat penting dalam aplikasi yang membutuhkan sinyal stabil dan bebas dari gangguan induktif, seperti rangkaian frekuensi tinggi, peralatan audio presisi, dan instrumentasi ilmiah.
Artikel ini akan membahas secara mendalam tentang resistor non-induktif, termasuk pengertiannya, cara kerja, karakteristik, keunggulan dibandingkan resistor biasa, serta aplikasinya dalam berbagai bidang.
Daftar Isi
Pengertian Resistor Non-Induktif

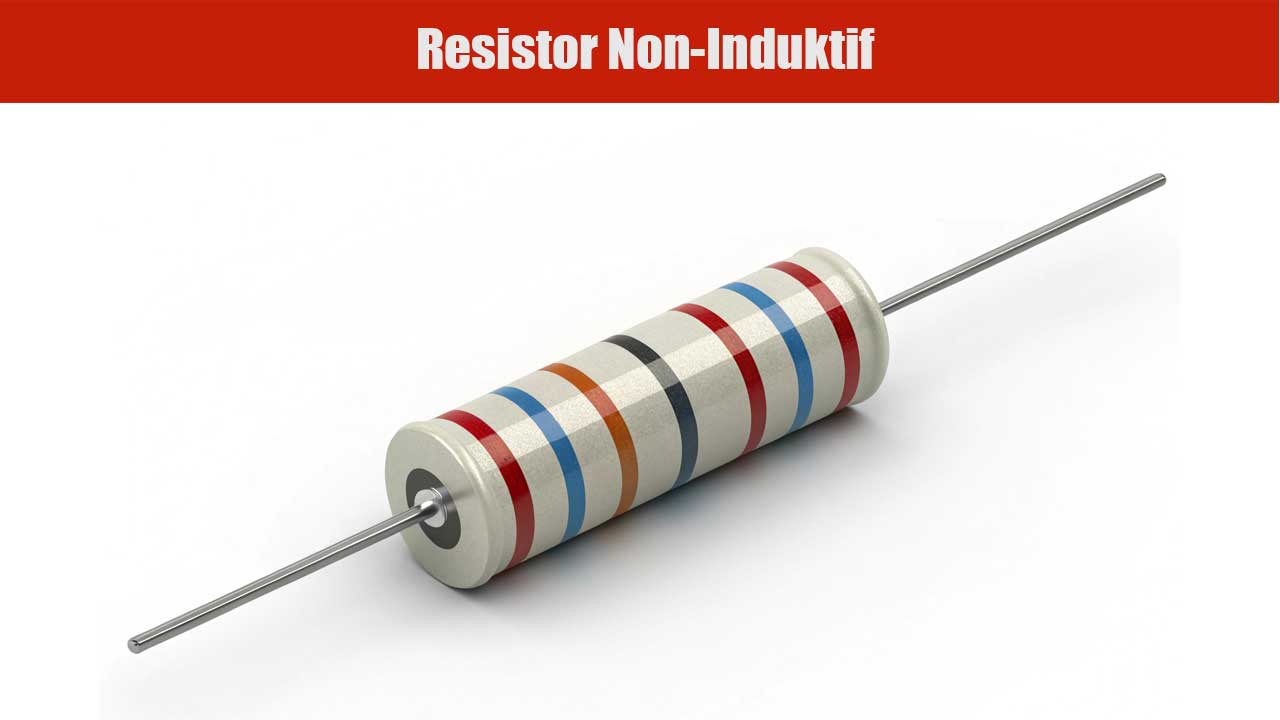

Resistor non-induktif adalah jenis resistor yang dirancang untuk menghilangkan atau meminimalkan efek induktansi yang sering ditemukan pada resistor wirewound atau resistor lain yang memiliki bentuk lilitan kawat.
Efek induktansi terjadi ketika arus yang mengalir dalam sebuah resistor menghasilkan medan magnet di sekelilingnya, yang dapat mengganggu sinyal listrik, terutama dalam aplikasi frekuensi tinggi atau rangkaian presisi. Untuk menghindari hal ini, resistor non-induktif menggunakan teknik khusus dalam konstruksinya, seperti:
- Penggunaan Material Resistif Alternatif
- Beberapa resistor non-induktif dibuat dari film logam atau komposit karbon yang tidak membentuk medan magnet saat dialiri arus.
- Desain Lilitan Khusus (Bifilar Winding)
- Dalam beberapa desain, kawat resistif dililit secara bifilar, yaitu dua kawat yang dililitkan secara berlawanan sehingga medan magnet yang dihasilkan oleh satu kawat dibatalkan oleh kawat lainnya.
Dengan desain ini, resistor non-induktif sangat cocok untuk aplikasi frekuensi tinggi dan pengukuran presisi, di mana gangguan induktif harus diminimalkan.
Cara Kerja Resistor Non-Induktif
Prinsip kerja resistor ini sama seperti resistor biasa, yaitu menghambat aliran arus listrik berdasarkan Hukum Ohm (V = I × R). Namun, perbedaannya terletak pada desain yang mencegah pembentukan medan magnet yang dapat menyebabkan distorsi sinyal atau gangguan elektromagnetik (EMI).
- Pada Resistor Wirewound Standar
- Kawat resistif dililit dalam bentuk koil di sekitar inti isolator.
- Lilitan ini menciptakan efek induktif yang dapat mengganggu kinerja rangkaian dalam frekuensi tinggi.
- Pada Resistor Non-Induktif
- Kawat resistif dililit secara bifilar atau menggunakan bahan resistif yang tidak bersifat induktif.
- Medan magnet yang dihasilkan oleh satu bagian kawat dibatalkan oleh bagian lainnya.
Dengan cara ini, resistor non-induktif mencegah gangguan sinyal, menjaga kestabilan rangkaian, dan meningkatkan akurasi dalam berbagai aplikasi elektronik.
Baca juga: Resistor Wirewound: Pengertian, Fungsi, dan Aplikasinya dalam Elektronika
Karakteristik Resistor Non-Induktif
Resistor ini memiliki beberapa karakteristik utama yang membedakannya dari jenis resistor lainnya:
- Nilai Induktansi yang Sangat Rendah
- Dibandingkan dengan resistor wirewound biasa, resistor ini hampir tidak memiliki efek induktif, menjadikannya ideal untuk frekuensi tinggi.
- Presisi Tinggi
- Memiliki toleransi resistansi yang sangat kecil, biasanya dalam kisaran ±0,01% hingga ±1%, yang cocok untuk pengukuran akurat.
- Stabil dalam Frekuensi Tinggi
- Tidak mengalami efek distorsi atau perubahan nilai resistansi saat digunakan dalam rangkaian RF (Radio Frequency) atau peralatan audio presisi.
- Ketahanan terhadap Suhu Tinggi
- Terbuat dari bahan yang mampu menangani suhu tinggi tanpa mengalami perubahan resistansi yang signifikan.
- Tidak Menghasilkan Gangguan Elektromagnetik (EMI)
- Cocok digunakan dalam perangkat elektronik sensitif yang membutuhkan sinyal bersih dan bebas gangguan.
Jenis-Jenis Resistor Non-Induktif
Resistor ini tersedia dalam berbagai jenis tergantung pada bahan dan aplikasinya:
1. Resistor Non-Induktif Film Logam
- Menggunakan lapisan tipis logam sebagai elemen resistif.
- Cocok untuk aplikasi pengukuran presisi dan rangkaian audio berkualitas tinggi.
2. Resistor Non-Induktif Wirewound (Bifilar Winding)
- Menggunakan kawat lilitan bifilar untuk menghilangkan efek induktif.
- Digunakan dalam sistem daya tinggi dan peralatan industri.
3. Resistor Non-Induktif Berbahan Karbon
- Terbuat dari komposit karbon tanpa lilitan kawat.
- Cocok untuk aplikasi frekuensi tinggi seperti rangkaian RF dan telekomunikasi.
4. Resistor Non-Induktif Daya Tinggi
- Dirancang untuk menangani daya besar tanpa menghasilkan induktansi yang signifikan.
- Banyak digunakan dalam sistem tenaga listrik dan konverter daya.
Baca juga: Resistor Presisi: Pengertian, Fungsi, dan Aplikasinya dalam Elektronika
Keunggulan Resistor Non-Induktif Dibandingkan Resistor Induktif
| Karakteristik | Resistor Non-Induktif | Resistor Wirewound Biasa |
|---|---|---|
| Induktansi | Sangat rendah | Cukup tinggi |
| Frekuensi yang Didukung | Cocok untuk frekuensi tinggi | Tidak cocok untuk frekuensi tinggi |
| Toleransi | Sangat kecil (±0,01% – ±1%) | Sedang (±1% – ±5%) |
| Gangguan EMI | Tidak ada | Bisa terjadi |
| Aplikasi | RF, audio presisi, pengukuran ilmiah | Daya tinggi, sistem kontrol industri |
Aplikasi Resistor Non-Induktif dalam Elektronika
Karena karakteristiknya yang bebas dari gangguan induktif, resistor ini digunakan dalam berbagai bidang, antara lain:
1. Peralatan Audio Berkualitas Tinggi
- Digunakan dalam amplifier high-end, equalizer, dan speaker profesional untuk menjaga kejernihan suara.
2. Rangkaian RF dan Telekomunikasi
- Digunakan dalam perangkat radio, radar, dan sistem komunikasi nirkabel untuk menghindari distorsi sinyal.
3. Instrumentasi dan Pengukuran Presisi
- Ditemukan dalam osiloskop, multimeter digital, dan alat ukur ilmiah yang membutuhkan akurasi tinggi.
4. Peralatan Medis
- Digunakan dalam perangkat EKG, MRI, dan alat pemantauan medis yang harus bebas dari interferensi elektromagnetik.
5. Rangkaian Frekuensi Tinggi dan Microwave
- Diterapkan dalam sistem antena, pemancar satelit, dan radar yang bekerja dalam frekuensi tinggi.
6. Sistem Kontrol Industri
- Digunakan dalam sistem otomatisasi dan pengendali daya yang membutuhkan keakuratan tinggi dalam pengendalian arus.
Baca juga: Resistor Fusible: Pengertian, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Resistor non-induktif adalah solusi ideal untuk aplikasi yang memerlukan sinyal stabil tanpa gangguan induktif. Dengan desain yang menghilangkan efek medan magnet, resistor ini sangat cocok untuk digunakan dalam perangkat audio berkualitas tinggi, sistem RF, instrumentasi presisi, dan peralatan medis.
Dibandingkan dengan resistor wirewound biasa, resistor ini menawarkan presisi lebih tinggi, kestabilan dalam frekuensi tinggi, serta ketahanan terhadap gangguan elektromagnetik (EMI).
Memilih resistor yang tepat sesuai dengan kebutuhan rangkaian akan memastikan performa optimal serta mencegah gangguan yang dapat memengaruhi akurasi dan kualitas sinyal listrik.
