tugassains.com – Resistor merupakan salah satu komponen elektronik pasif yang berfungsi membatasi arus listrik dalam suatu rangkaian. Salah satu jenis yang banyak digunakan adalah resistor karbon, yang dikenal memiliki karakteristik unik dan banyak diaplikasikan dalam berbagai perangkat elektronik.
Artikel ini akan membahas secara mendalam mengenai komponen ini, mulai dari pengertian, cara kerja, kelebihan, hingga aplikasinya dalam dunia elektronik.
Daftar Isi

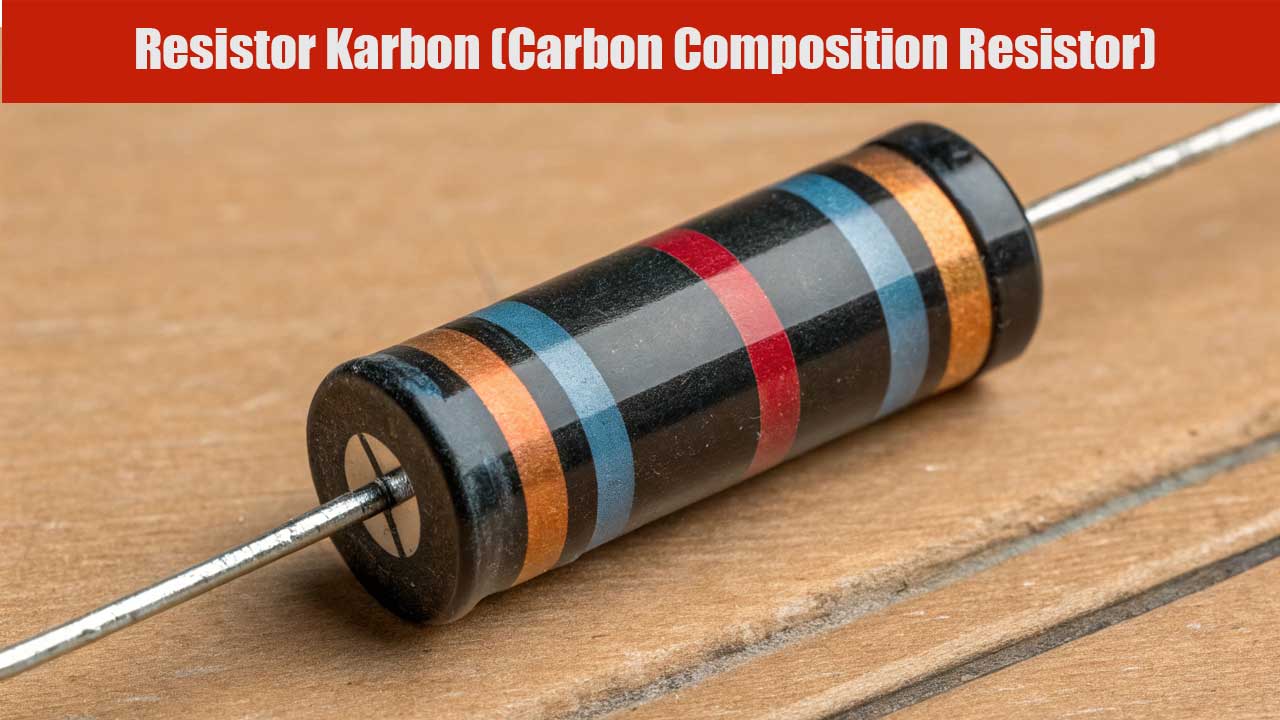

Pengertian Resistor Karbon
Resistor karbon adalah jenis resistor yang dibuat dari campuran karbon halus dan bahan isolator sebagai pengikatnya. Komponen ini termasuk dalam kategori resistor komposisi, yang berarti nilai resistansinya ditentukan oleh perbandingan antara karbon dan bahan isolator dalam komposisinya.
Semakin tinggi kandungan karbon, semakin kecil nilai resistansinya, sedangkan semakin banyak bahan isolator yang digunakan, semakin besar hambatan yang dihasilkan.
Cara Kerja Resistor Karbon
Prinsip kerja komponen ini cukup sederhana. Ketika arus listrik melewati material karbon di dalamnya, energi listrik akan mengalami hambatan, yang menyebabkan penurunan tegangan sesuai dengan hukum Ohm: V = I × R
Dimana:
- V = Tegangan (Volt)
- I = Arus listrik (Ampere)
- R = Resistansi (Ohm)
Resistor jenis ini tidak memiliki polaritas, sehingga dapat dipasang dalam posisi apa pun tanpa mempengaruhi kinerjanya.
Karakteristik dan Spesifikasi
Resistor karbon memiliki beberapa karakteristik utama yang membedakannya dari jenis resistor lainnya, antara lain:
- Rentang Resistansi
Komponen ini tersedia dalam berbagai nilai resistansi, biasanya mulai dari beberapa ohm hingga megaohm. - Toleransi
Umumnya memiliki toleransi yang cukup besar dibandingkan dengan resistor film atau resistor kawat, yakni sekitar ±5% hingga ±20%. - Daya Maksimum
Daya yang dapat ditangani oleh resistor ini biasanya berkisar antara 1/4 watt hingga 5 watt. - Koefisien Temperatur
Nilai resistansinya dapat berubah seiring dengan perubahan suhu lingkungan, yang menjadikannya kurang stabil dalam aplikasi yang membutuhkan presisi tinggi.
Baca juga: Resistor Film Logam: Pengertian, Fungsi, dan Keunggulannya dalam Rangkaian Elektronika
Kelebihan dan Kekurangan
Seperti halnya komponen elektronik lainnya, resistor karbon memiliki beberapa kelebihan dan kekurangan yang perlu dipertimbangkan sebelum digunakan dalam suatu rangkaian.
Kelebihan
✅ Harga Terjangkau
Dibandingkan dengan jenis resistor lainnya, resistor ini lebih murah dan mudah didapatkan di pasaran.
✅ Dapat Menahan Lonjakan Arus
Karena terbuat dari bahan karbon padat, resistor ini mampu menahan lonjakan arus yang tiba-tiba, membuatnya ideal untuk digunakan dalam aplikasi tertentu seperti sistem proteksi elektronik.
✅ Mudah Diproduksi
Proses produksinya lebih sederhana dibandingkan dengan jenis resistor lainnya, sehingga ketersediaannya cukup melimpah.
Kekurangan
❌ Toleransi Tinggi
Nilai toleransinya cukup besar, sehingga kurang cocok digunakan pada aplikasi yang membutuhkan ketepatan tinggi.
❌ Kurang Stabil terhadap Perubahan Suhu
Karena memiliki koefisien temperatur yang tinggi, nilai resistansinya dapat berubah jika suhu lingkungan naik atau turun secara signifikan.
Aplikasi Resistor Karbon dalam Elektronika
Meskipun memiliki beberapa keterbatasan, resistor jenis ini masih banyak digunakan dalam berbagai perangkat elektronik, terutama yang tidak memerlukan presisi tinggi. Beberapa contoh aplikasinya antara lain:
1. Proteksi Rangkaian
Digunakan sebagai pembatas arus dalam berbagai rangkaian untuk mencegah komponen lain mengalami kerusakan akibat lonjakan arus listrik.
2. Filter Sinyal
Sering digunakan dalam rangkaian audio dan radio sebagai bagian dari filter sinyal untuk mengurangi noise atau gangguan frekuensi tertentu.
3. Pembagi Tegangan
Dalam beberapa aplikasi, resistor ini digunakan untuk membagi tegangan dalam suatu rangkaian guna menyesuaikan kebutuhan komponen lainnya.
4. Peralatan Laboratorium
Pada perangkat pengujian elektronik, resistor karbon kerap digunakan karena sifatnya yang dapat menyerap lonjakan arus sesaat.
Perbandingan dengan Jenis Resistor Lainnya
Untuk memahami lebih dalam mengenai karakteristik resistor karbon, berikut adalah perbandingannya dengan jenis resistor lain yang umum digunakan:
| Jenis Resistor | Toleransi | Stabilitas | Ketahanan Terhadap Lonjakan Arus | Harga |
|---|---|---|---|---|
| Resistor Karbon | Tinggi | Rendah | Baik | Murah |
| Resistor Film Karbon | Sedang | Baik | Sedang | Sedang |
| Resistor Film Logam | Rendah | Sangat Baik | Kurang Baik | Mahal |
| Resistor Kawat | Sangat Rendah | Sangat Stabil | Sangat Baik | Mahal |
Dari tabel di atas, dapat dilihat bahwa resistor karbon unggul dalam ketahanan terhadap lonjakan arus dan harga yang murah, namun kalah dalam hal toleransi dan stabilitas dibandingkan resistor film atau resistor kawat.
Tips Memilih Resistor yang Tepat
Jika Anda ingin menggunakan resistor karbon dalam proyek elektronik, berikut beberapa tips dalam memilihnya:
- Pastikan Nilai Resistansi Sesuai
Gunakan kalkulator resistor atau kode warna resistor untuk memastikan nilai yang dibutuhkan sesuai dengan spesifikasi rangkaian. - Perhatikan Daya Maksimum
Pilih resistor dengan daya yang cukup untuk menangani beban listrik tanpa menyebabkan overheating. - Sesuaikan dengan Kebutuhan Aplikasi
Jika proyek membutuhkan ketepatan tinggi, pertimbangkan untuk menggunakan resistor film logam daripada resistor karbon.
Baca juga: Mengenal Resistor Film Karbon: Karakteristik, Fungsi, dan Aplikasinya
Resistor karbon adalah salah satu jenis resistor tetap yang banyak digunakan dalam berbagai rangkaian elektronik. Meskipun memiliki toleransi yang cukup besar dan kurang stabil terhadap perubahan suhu, komponen ini tetap menjadi pilihan ideal untuk aplikasi yang membutuhkan ketahanan terhadap lonjakan arus dengan biaya rendah.
Dalam memilih resistor, penting untuk mempertimbangkan kebutuhan aplikasi, daya maksimum, serta toleransi yang diperlukan agar mendapatkan hasil yang optimal. Dengan pemahaman yang tepat, resistor jenis ini dapat menjadi solusi yang efisien dan efektif dalam berbagai proyek elektronik.
