tugassains.com – Dalam dunia elektronika, terdapat berbagai jenis resistor yang dirancang untuk fungsi tertentu. Salah satu jenis resistor yang memiliki peran ganda sebagai pembatas arus dan pengaman rangkaian adalah resistor fusible. Komponen ini banyak digunakan dalam berbagai perangkat elektronik untuk mencegah kerusakan akibat lonjakan arus atau hubungan pendek.
Artikel ini akan membahas secara mendalam tentang resistor fusible, mulai dari pengertian, cara kerja, karakteristik, jenis, hingga aplikasinya dalam berbagai perangkat elektronik.
Daftar Isi

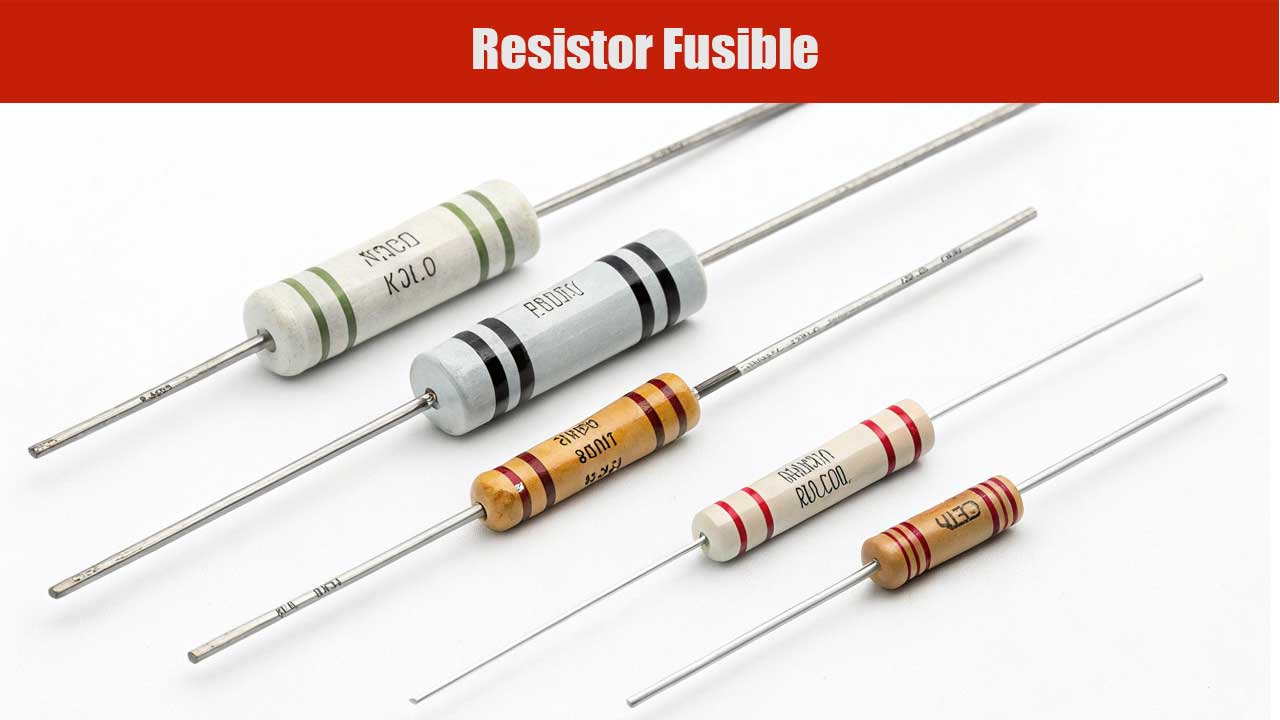

Pengertian Resistor Fusible
Resistor fusible adalah jenis resistor yang memiliki dua fungsi utama:
- Sebagai pembatas arus listrik dalam kondisi operasi normal, seperti resistor biasa.
- Sebagai pengaman rangkaian yang dapat putus (seperti sekering) jika terjadi lonjakan arus atau hubungan pendek, guna melindungi komponen lain dalam rangkaian.
Komponen ini biasanya memiliki nilai resistansi tertentu untuk mengatur aliran arus, tetapi saat arus melebihi batas toleransinya, elemen resistif dalam resistor akan terbakar atau meleleh, sehingga menghentikan aliran listrik dan mencegah kerusakan lebih lanjut pada rangkaian.
Cara Kerja Resistor Fusible
Prinsip kerja resistor ini menggabungkan fungsi resistor konvensional dan sekering (fuse) dalam satu komponen. Berikut adalah mekanisme cara kerjanya:
- Saat Beroperasi Normal
- Berfungsi seperti resistor biasa dengan nilai resistansi tertentu.
- Mengatur jumlah arus yang mengalir dalam suatu rangkaian agar tetap sesuai dengan spesifikasi desain.
- Saat Terjadi Lonjakan Arus atau Hubungan Pendek
- Jika arus yang melewati resistor melebihi batas yang diizinkan, suhu pada elemen resistif akan meningkat.
- Ketika suhu mencapai titik kritis, elemen konduktif di dalam resistor akan meleleh atau terbakar, memutuskan arus listrik dalam rangkaian.
- Setelah Terputus
- Resistor ini tidak dapat digunakan kembali setelah putus.
- Harus diganti dengan yang baru agar rangkaian dapat berfungsi kembali.
Karena kemampuannya ini, resistor fusible banyak digunakan dalam perangkat elektronik yang membutuhkan perlindungan terhadap lonjakan arus mendadak.
Baca juga: Resistor Wirewound: Pengertian, Fungsi, dan Aplikasinya dalam Elektronika
Karakteristik Resistor Fusible
Resistor jenis ini memiliki beberapa karakteristik khusus yang membedakannya dari jenis resistor lainnya, yaitu:
- Nilai Resistansi Tetap
- Berfungsi sebagai resistor biasa dengan nilai resistansi tertentu untuk membatasi arus.
- Kemampuan Putus Sendiri
- Jika terjadi lonjakan arus, resistor ini akan putus untuk melindungi rangkaian.
- Tahan Terhadap Tegangan Tinggi
- Beberapa jenis resistor fusible dirancang untuk menangani lonjakan tegangan tinggi sebelum akhirnya putus.
- Material yang Mudah Meleleh
- Terbuat dari bahan khusus yang dapat meleleh atau terbakar dengan cara yang terkendali saat terkena arus berlebih.
- Tidak Bisa Digunakan Kembali
- Seperti sekering, komponen ini harus diganti setelah terputus.
Jenis-Jenis Resistor Fusible
Resistor ini dikategorikan berdasarkan material, daya tahan, dan aplikasi penggunaannya. Berikut adalah beberapa jenis utama:
1. Resistor Fusible Berbasis Karbon
- Menggunakan elemen karbon sebagai bahan resistif.
- Cocok untuk aplikasi daya rendah hingga menengah.
2. Resistor Fusible Berbahan Film Logam
- Menggunakan lapisan logam tipis untuk meningkatkan stabilitas dan ketahanan terhadap lonjakan daya.
- Digunakan dalam perangkat elektronik presisi.
3. Resistor Fusible Berbahan Keramik
- Inti keramik digunakan untuk meningkatkan ketahanan terhadap panas.
- Umumnya digunakan dalam perangkat daya tinggi.
4. Resistor Fusible Daya Tinggi
- Dirancang untuk menangani daya besar dalam sistem kelistrikan industri.
- Memiliki daya tahan tinggi sebelum akhirnya putus.
Pemilihan jenis resistor fusible yang tepat bergantung pada kebutuhan rangkaian dan tingkat perlindungan yang dibutuhkan.
Fungsi Resistor Fusible dalam Rangkaian Elektronika
Komponen ini memiliki beberapa fungsi utama dalam sistem kelistrikan dan elektronik, antara lain:
1. Membatasi Arus Listrik
- Berfungsi seperti resistor biasa untuk mengontrol jumlah arus yang mengalir dalam rangkaian.
2. Perlindungan terhadap Lonjakan Arus
- Jika terjadi arus lebih, resistor ini akan putus, mencegah kerusakan pada komponen lain.
3. Melindungi Perangkat dari Hubungan Pendek
- Menghindari kerusakan akibat hubungan pendek yang dapat menyebabkan panas berlebih atau kebakaran.
4. Meningkatkan Umur Perangkat Elektronik
- Dengan membatasi dan melindungi dari lonjakan arus, perangkat dapat bertahan lebih lama.
5. Digunakan dalam Sistem Keamanan Listrik
- Banyak digunakan dalam catu daya dan perangkat listrik rumah tangga untuk perlindungan ekstra.
Aplikasi Resistor Fusible dalam Berbagai Perangkat
Komponen ini sering digunakan dalam berbagai perangkat elektronik dan sistem kelistrikan. Beberapa contoh aplikasinya adalah:
1. Power Supply dan Adaptor
- Melindungi rangkaian daya dari lonjakan tegangan atau arus berlebih.
2. Televisi dan Monitor
- Mencegah kerusakan akibat fluktuasi daya listrik.
3. Amplifier dan Peralatan Audio
- Digunakan untuk melindungi sirkuit amplifier dari arus berlebih yang dapat merusak komponen.
4. Peralatan Rumah Tangga
- Ditemukan dalam perangkat seperti kulkas, AC, dan mesin cuci sebagai sistem pengaman tambahan.
5. Sistem Kendaraan Listrik dan Otomotif
- Digunakan dalam mobil listrik untuk melindungi sistem kelistrikan dari arus berlebih.
Perbandingan Resistor Fusible dengan Sekering dan Resistor Biasa
| Karakteristik | Resistor Fusible | Sekering (Fuse) | Resistor Biasa |
|---|---|---|---|
| Fungsi | Hambatan arus & proteksi | Proteksi arus | Hambatan arus |
| Bisa Putus? | Ya, saat arus berlebih | Ya, saat arus berlebih | Tidak |
| Dapat Digunakan Ulang? | Tidak | Tidak | Ya |
| Nilai Resistansi | Ada (tertentu) | Hampir nol | Ada (tetap) |
| Aplikasi | Rangkaian daya, amplifier, power supply | Proteksi utama dalam panel listrik | Rangkaian umum |
Baca juga: Resistor Presisi: Pengertian, Fungsi, dan Aplikasinya dalam Elektronika
Resistor fusible adalah komponen penting dalam dunia elektronik yang menggabungkan fungsi resistor dan sekering dalam satu unit. Dengan kemampuannya untuk membatasi arus listrik serta melindungi perangkat dari lonjakan arus dan hubungan pendek, komponen ini banyak digunakan dalam berbagai sistem kelistrikan, termasuk catu daya, perangkat audio, dan peralatan rumah tangga.
Keunggulannya dalam memberikan perlindungan ekstra menjadikannya pilihan ideal untuk meningkatkan keamanan dan daya tahan perangkat elektronik. Dengan pemahaman yang baik tentang cara kerja dan aplikasinya, resistor ini dapat dimanfaatkan secara optimal dalam berbagai industri dan perangkat modern.
