tugassains.com – Dalam dunia elektronika, terdapat berbagai jenis resistor yang dirancang untuk memenuhi kebutuhan spesifik dalam suatu rangkaian listrik. Salah satu jenis yang memiliki fungsi ganda sebagai penghambat arus sekaligus pengaman adalah resistor fusible. Komponen ini sering digunakan untuk melindungi perangkat elektronik dari kerusakan akibat arus berlebih atau hubungan arus pendek.
Pada artikel ini, kita akan membahas secara mendalam mengenai resistor fusible, mulai dari pengertian, cara kerja, fungsi, jenis-jenisnya, hingga aplikasinya dalam berbagai perangkat elektronik.
Daftar Isi

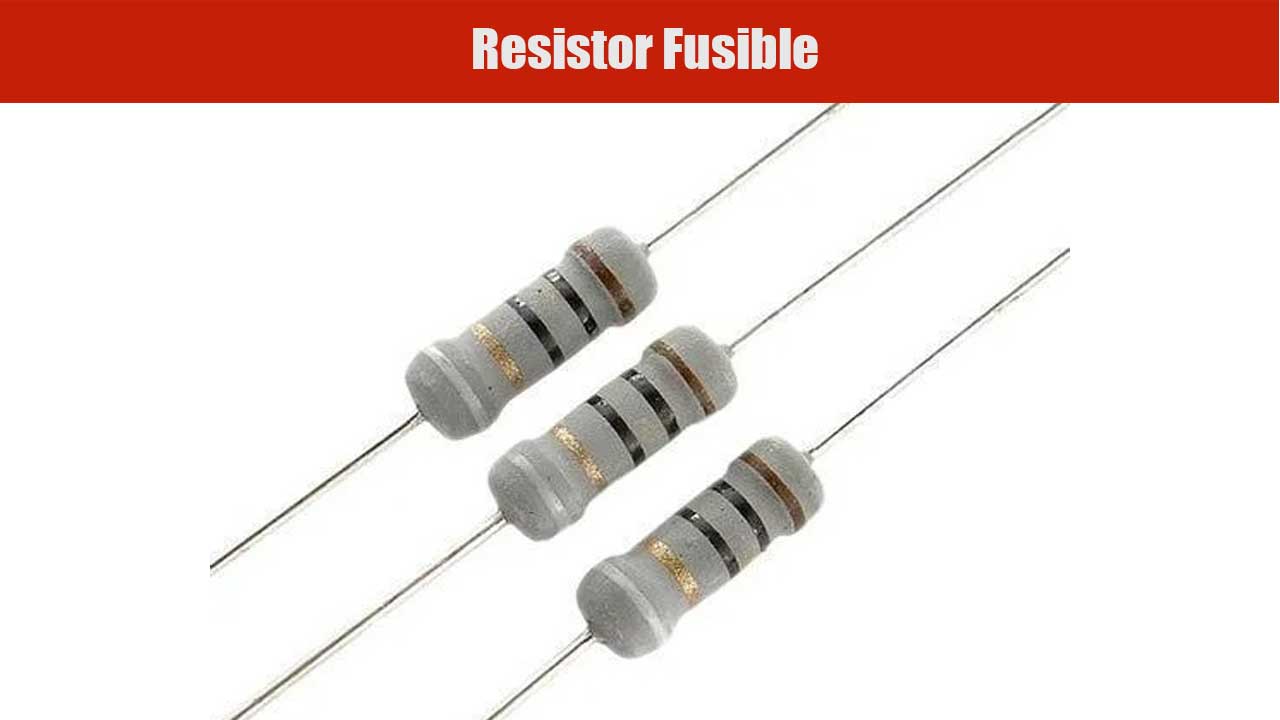

Pengertian Resistor Fusible
Resistor fusible adalah jenis resistor khusus yang dirancang untuk berfungsi sebagai penghambat arus listrik dalam kondisi normal, tetapi juga dapat beroperasi sebagai sekering (fuse) jika arus yang melewati batas aman. Ketika arus yang mengalir melampaui batas yang ditentukan, komponen ini akan putus secara permanen untuk melindungi rangkaian elektronik dari kerusakan lebih lanjut.
Karena memiliki dua fungsi utama, resistor ini sering digunakan dalam rangkaian daya yang membutuhkan perlindungan tambahan terhadap lonjakan arus atau kegagalan komponen lainnya.
Cara Kerja Resistor Fusible
Komponen ini bekerja berdasarkan prinsip dasar dari resistor dan sekering:
- Saat Beroperasi Normal
- Berfungsi sebagai resistor biasa dengan nilai resistansi tertentu.
- Menghambat arus sesuai dengan spesifikasi desainnya untuk mengatur tegangan dan arus dalam rangkaian.
- Saat Terjadi Lonjakan Arus Berlebih
- Jika arus yang mengalir melebihi batas aman, suhu pada resistor meningkat.
- Jika suhu mencapai titik kritis, elemen dalam resistor akan melebur atau putus, memutuskan aliran listrik dalam rangkaian.
- Setelah Putus
- Setelah putus, resistor ini tidak dapat diperbaiki atau digunakan kembali.
- Perlu diganti dengan komponen baru agar rangkaian dapat berfungsi kembali.
Fitur keamanan ini sangat berguna dalam mencegah kerusakan lebih lanjut pada perangkat elektronik dan menghindari risiko kebakaran akibat arus berlebih.
Baca juga: Resistor Shunt: Pengertian, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Fungsi Resistor Fusible
Resistor jenis ini memiliki beberapa fungsi utama dalam dunia elektronika, antara lain:
1. Pembatas Arus dalam Rangkaian
- Berfungsi seperti resistor biasa dengan nilai resistansi yang telah ditentukan untuk mengontrol arus dalam sirkuit.
2. Perlindungan dari Arus Berlebih
- Jika terjadi lonjakan arus yang tidak diinginkan, resistor ini akan putus seperti sekering untuk mencegah kerusakan komponen lainnya.
3. Pengaman dari Hubungan Pendek (Short Circuit)
- Melindungi perangkat elektronik dari kerusakan yang disebabkan oleh hubungan arus pendek, terutama dalam power supply dan rangkaian tegangan tinggi.
4. Mencegah Risiko Kebakaran Akibat Panas Berlebih
- Dengan cara putus sendiri ketika mencapai suhu tinggi, resistor ini membantu mencegah bahaya kebakaran akibat panas berlebih.
5. Digunakan dalam Rangkaian Daya Tinggi
- Sering diterapkan dalam catu daya (power supply), amplifier, dan perangkat listrik industri yang membutuhkan perlindungan terhadap lonjakan daya.
Jenis-Jenis Resistor Fusible
Resistor ini hadir dalam beberapa jenis berdasarkan bahan dan aplikasinya, antara lain:
1. Resistor Fusible Berbahan Karbon
- Terbuat dari karbon dan memiliki karakteristik pembatasan arus yang baik.
- Biasanya digunakan dalam perangkat daya rendah hingga menengah.
2. Resistor Fusible Berbahan Film Logam
- Memiliki lapisan logam tipis untuk konduksi arus yang lebih stabil.
- Cocok untuk perangkat dengan kebutuhan presisi tinggi.
3. Resistor Fusible Berbahan Keramik
- Dibuat dari material keramik yang memiliki ketahanan panas lebih tinggi.
- Digunakan dalam perangkat daya tinggi seperti televisi dan monitor.
4. Resistor Fusible Daya Tinggi
- Dirancang untuk menangani arus dan tegangan tinggi.
- Banyak digunakan dalam industri dan peralatan listrik skala besar.
Setiap jenis resistor ini memiliki aplikasi yang berbeda tergantung pada kebutuhan rangkaian elektronik yang digunakan.
Baca juga: Mengenal Resistor LDR: Pengertian, Cara Kerja, dan Aplikasinya dalam Elektronika
Aplikasi Resistor Fusible dalam Perangkat Elektronik
Komponen ini digunakan dalam berbagai perangkat untuk melindungi sistem dari lonjakan arus atau kerusakan akibat hubungan pendek. Beberapa contoh aplikasinya adalah:
1. Power Supply (Catu Daya)
- Digunakan dalam adaptor dan catu daya untuk melindungi perangkat dari lonjakan tegangan yang dapat merusak komponen lainnya.
2. Televisi dan Monitor
- Mencegah kerusakan akibat fluktuasi daya listrik yang sering terjadi pada perangkat elektronik rumahan.
3. Amplifier dan Peralatan Audio
- Digunakan untuk melindungi rangkaian amplifier dari arus berlebih yang dapat menyebabkan kerusakan pada speaker atau komponen lain.
4. Peralatan Rumah Tangga
- Ditemukan dalam berbagai perangkat rumah tangga seperti microwave, kulkas, dan mesin cuci untuk mencegah kerusakan akibat arus pendek.
5. Peralatan Industri dan Otomotif
- Sering digunakan dalam mesin industri dan kendaraan listrik untuk mengontrol serta melindungi sirkuit elektroniknya.
Kelebihan dan Kekurangan Resistor Fusible
Kelebihan:
✅ Memberikan perlindungan tambahan terhadap lonjakan arus dan tegangan.
✅ Dapat berfungsi sebagai resistor biasa sekaligus sekering dalam satu komponen.
✅ Mencegah kerusakan komponen penting lainnya dalam perangkat elektronik.
✅ Mengurangi risiko kebakaran akibat panas berlebih.
Kekurangan:
❌ Tidak dapat digunakan kembali setelah putus.
❌ Harus diganti secara manual jika sudah tidak berfungsi.
❌ Tidak selalu cocok untuk semua jenis rangkaian elektronik, terutama yang membutuhkan arus tinggi dalam waktu lama.
Baca juga: Resistor NTC dan PTC: Pengertian, Perbedaan, dan Aplikasinya dalam Elektronika
Perbandingan Resistor Fusible dengan Sekering (Fuse) dan Resistor Biasa
| Karakteristik | Resistor Fusible | Sekering (Fuse) | Resistor Biasa |
|---|---|---|---|
| Fungsi | Hambatan arus & proteksi | Proteksi arus | Hambatan arus |
| Bisa Putus? | Ya, saat arus berlebih | Ya, saat arus berlebih | Tidak |
| Dapat Digunakan Ulang? | Tidak | Tidak | Ya |
| Nilai Resistansi | Ada (tertentu) | Hampir nol | Ada (tetap) |
| Aplikasi | Rangkaian daya, amplifier, power supply | Proteksi utama dalam panel listrik | Rangkaian umum |
Baca juga: Resistor Varistor: Pengertian, Fungsi, dan Aplikasinya dalam Rangkaian Elektronika
Resistor fusible adalah komponen penting dalam rangkaian elektronik yang berfungsi ganda sebagai pembatas arus dan pengaman terhadap lonjakan tegangan atau arus berlebih. Dengan kemampuannya untuk putus sendiri ketika terjadi kelebihan arus, komponen ini dapat mencegah kerusakan perangkat elektronik dan mengurangi risiko kebakaran akibat panas berlebih.
Komponen ini banyak digunakan dalam power supply, amplifier, televisi, dan berbagai peralatan industri yang membutuhkan perlindungan ekstra terhadap gangguan daya listrik. Meskipun memiliki keterbatasan, seperti tidak dapat digunakan kembali setelah putus, manfaat perlindungannya jauh lebih besar dibandingkan dengan kekurangannya.
Memahami cara kerja dan aplikasinya dapat membantu teknisi elektronik dan insinyur dalam memilih serta merancang rangkaian yang lebih aman dan efisien.
