tugassains.com – Dalam dunia elektronik, potensiometer adalah salah satu komponen yang sering digunakan untuk mengontrol tegangan dan arus dalam suatu rangkaian. Potensiometer berperan penting dalam berbagai perangkat, mulai dari radio, amplifier, hingga sensor elektronik. Artikel ini akan membahas secara mendalam tentang pengertian potensiometer, fungsi, jenis-jenis, cara kerja, serta aplikasi dalam kehidupan sehari-hari.
Daftar Isi

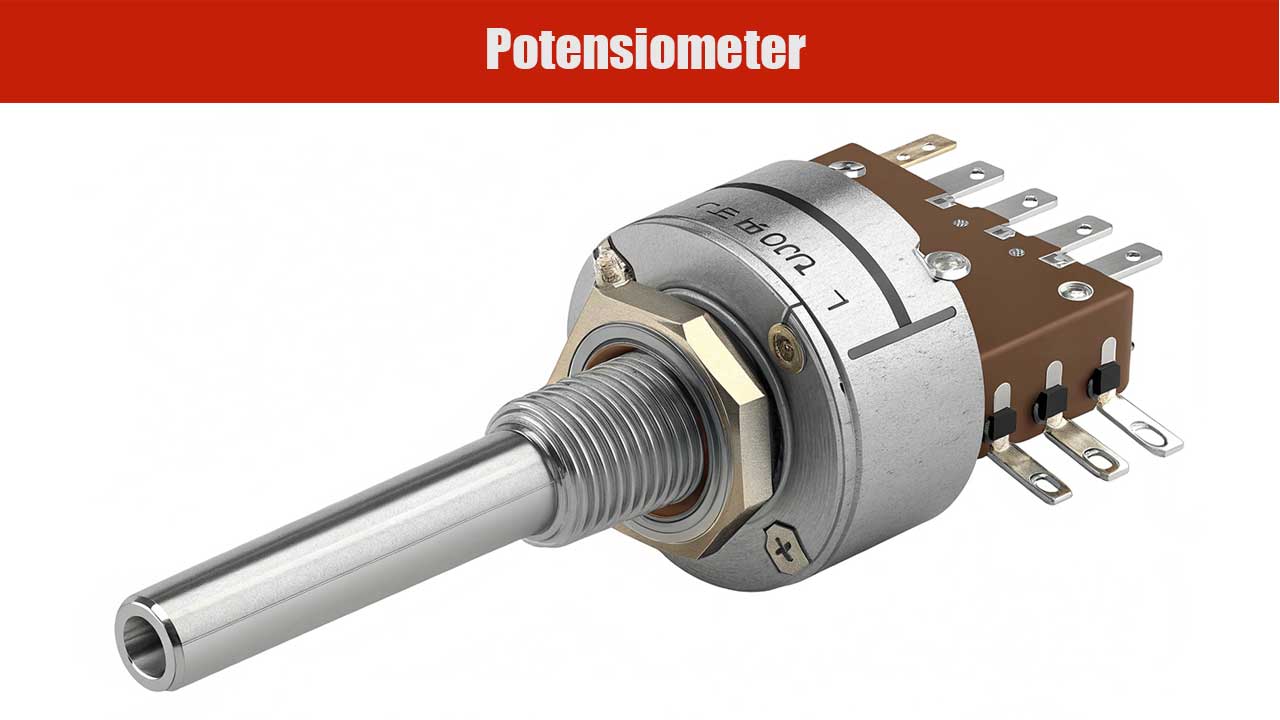

Pengertian Potensiometer
Potensiometer adalah komponen elektronik yang berfungsi sebagai resistor variabel, yang memungkinkan perubahan nilai resistansi secara manual. Perangkat ini bekerja berdasarkan prinsip divisi tegangan yang memungkinkan pengguna untuk mengontrol level sinyal listrik.
Secara sederhana, potensiometer terdiri dari tiga terminal, yaitu:
- Terminal input (VCC/tegangan masuk)
- Terminal output (tegangan keluar atau wiper)
- Terminal ground (GND)
Ketika poros atau slider pada potensiometer diputar, nilai resistansi antara terminal output dan ground akan berubah, sehingga mempengaruhi tegangan keluarannya.
Fungsi Potensiometer
Potensiometer memiliki berbagai fungsi dalam dunia elektronik, antara lain:
1. Mengatur Volume Audio
Salah satu aplikasi paling umum dari potensiometer adalah sebagai pengatur volume pada perangkat audio seperti radio, amplifier, dan speaker. Dengan mengubah resistansi, pengguna dapat mengontrol besar kecilnya suara yang dihasilkan.
2. Mengontrol Intensitas Cahaya
Dalam lampu LED atau pencahayaan yang dapat diredupkan (dimmer), potensiometer digunakan untuk mengatur intensitas cahaya. Dengan mengurangi tegangan, cahaya akan redup, sedangkan dengan meningkatkan tegangan, cahaya akan lebih terang.
3. Sebagai Sensor dalam Robotika dan Otomasi
Dalam bidang robotika dan otomasi, potensiometer digunakan sebagai sensor posisi atau sudut. Contohnya adalah joystick yang menggunakan potensiometer untuk mendeteksi arah gerakan.
4. Mengatur Frekuensi dalam Rangkaian Elektronik
Potensiometer juga digunakan dalam rangkaian osilator dan filter elektronik untuk mengubah frekuensi sinyal, seperti dalam equalizer atau tuner radio.
Jenis-Jenis Potensiometer
Terdapat beberapa jenis potensiometer yang digunakan dalam berbagai aplikasi, antara lain:
1. Potensiometer Linier
Potensiometer linier memiliki perubahan resistansi yang proporsional terhadap pergerakan slider atau putaran knob. Artinya, jika slider dipindahkan ke tengah, resistansinya juga akan berada di titik tengah. Potensiometer ini sering digunakan dalam alat ukur dan sensor posisi.
2. Potensiometer Logaritmik
Potensiometer logaritmik memiliki perubahan resistansi yang tidak proporsional, tetapi berbasis logaritma. Jenis ini banyak digunakan dalam kontrol volume audio, karena telinga manusia lebih sensitif terhadap perubahan suara dalam skala logaritmik.
3. Potensiometer Digital
Potensiometer digital adalah jenis potensiometer yang menggunakan sinyal digital untuk mengontrol resistansi. Umumnya, potensiometer ini dikendalikan melalui mikrokontroler atau komputer dalam sistem otomatisasi.
4. Potensiometer Trimpot
Trimpot adalah potensiometer kecil yang biasanya digunakan untuk pengaturan awal atau kalibrasi dalam rangkaian elektronik. Penggunaannya biasanya dilakukan satu kali dan jarang disesuaikan kembali setelah pemasangan.
Cara Kerja Potensiometer
Prinsip kerja potensiometer didasarkan pada resistor variabel yang dapat mengubah tegangan keluaran berdasarkan posisi slider atau knob. Berikut adalah proses cara kerja potensiometer:
- Tegangan masuk (VCC) diberikan pada salah satu terminal
- Ground (GND) dihubungkan ke terminal lainnya
- Terminal tengah (wiper) akan memberikan tegangan keluar yang bervariasi berdasarkan posisi knob atau slider
- Saat knob diputar ke satu arah, resistansi meningkat atau menurun, mengubah tegangan keluar
Pada potensiometer linier, perubahan resistansi terjadi secara proporsional, sementara pada potensiometer logaritmik, perubahan resistansi terjadi secara eksponensial.
Aplikasi Potensiometer dalam Kehidupan Sehari-hari
Potensiometer banyak digunakan dalam berbagai perangkat elektronik, seperti:
- Radio dan Speaker – Digunakan untuk mengatur volume suara
- TV dan Monitor – Mengatur kontras dan kecerahan layar
- Joystick dan Game Controller – Mengontrol arah gerakan dalam permainan
- Mikrokontroler dan Arduino – Sebagai sensor input dalam berbagai proyek DIY
- Peralatan Medis – Seperti dalam mesin EKG atau alat terapi listrik
Kelebihan dan Kekurangan Potensiometer
Kelebihan Potensiometer:
✔️ Mudah digunakan dan murah
✔️ Dapat disesuaikan secara manual sesuai kebutuhan
✔️ Tersedia dalam berbagai jenis untuk berbagai aplikasi
✔️ Tahan lama dalam kondisi penggunaan normal
Kekurangan Potensiometer:
❌ Ketahanan mekanis terbatas (terutama pada jenis manual yang sering diputar)
❌ Kurang akurat untuk aplikasi yang memerlukan presisi tinggi
❌ Dapat mengalami keausan akibat gesekan mekanis
Tips Memilih Potensiometer yang Tepat
Ketika memilih potensiometer untuk suatu rangkaian elektronik, ada beberapa faktor yang perlu dipertimbangkan:
- Tipe Potensiometer – Pilih antara linier, logaritmik, digital, atau trimpot, sesuai dengan kebutuhan aplikasi.
- Nilai Resistansi – Umumnya tersedia dalam berbagai nilai seperti 1KΩ, 10KΩ, 100KΩ, hingga 1MΩ. Sesuaikan dengan spesifikasi rangkaian Anda.
- Kualitas Material – Potensiometer berkualitas baik memiliki umur pakai lebih lama dan lebih akurat dalam pengaturan resistansi.
- Tipe Pengoperasian – Apakah Anda membutuhkan potensiometer putar, geser, atau digital?
Potensiometer adalah komponen penting dalam dunia elektronik yang berfungsi sebagai resistor variabel untuk mengatur tegangan dalam suatu rangkaian. Dengan berbagai jenis dan aplikasinya, potensiometer digunakan dalam pengaturan volume audio, sensor posisi, pencahayaan, hingga kontrol frekuensi dalam perangkat elektronik.
Pemilihan potensiometer yang tepat sangat bergantung pada kebutuhan aplikasi dan spesifikasi rangkaian. Dengan memahami cara kerja dan penggunaannya, Anda dapat memanfaatkan potensiometer secara optimal dalam berbagai proyek elektronik.
Semoga artikel ini bermanfaat untuk menambah wawasan Anda tentang potensiometer!
