tugassains.com – Dalam dunia elektronika, terdapat berbagai jenis komponen yang berfungsi untuk mengatur serta mengontrol aliran listrik dalam sebuah rangkaian. Salah satu komponen yang sering digunakan untuk menyesuaikan tegangan atau resistansi secara manual adalah potensiometer trimpot.
Komponen ini memiliki peran penting dalam berbagai aplikasi elektronik, terutama dalam kalibrasi perangkat yang memerlukan penyesuaian nilai resistansi secara presisi. Artikel ini akan membahas secara mendalam mengenai pengertian, cara kerja, jenis, fungsi, serta penerapannya dalam berbagai perangkat elektronik.
Daftar Isi

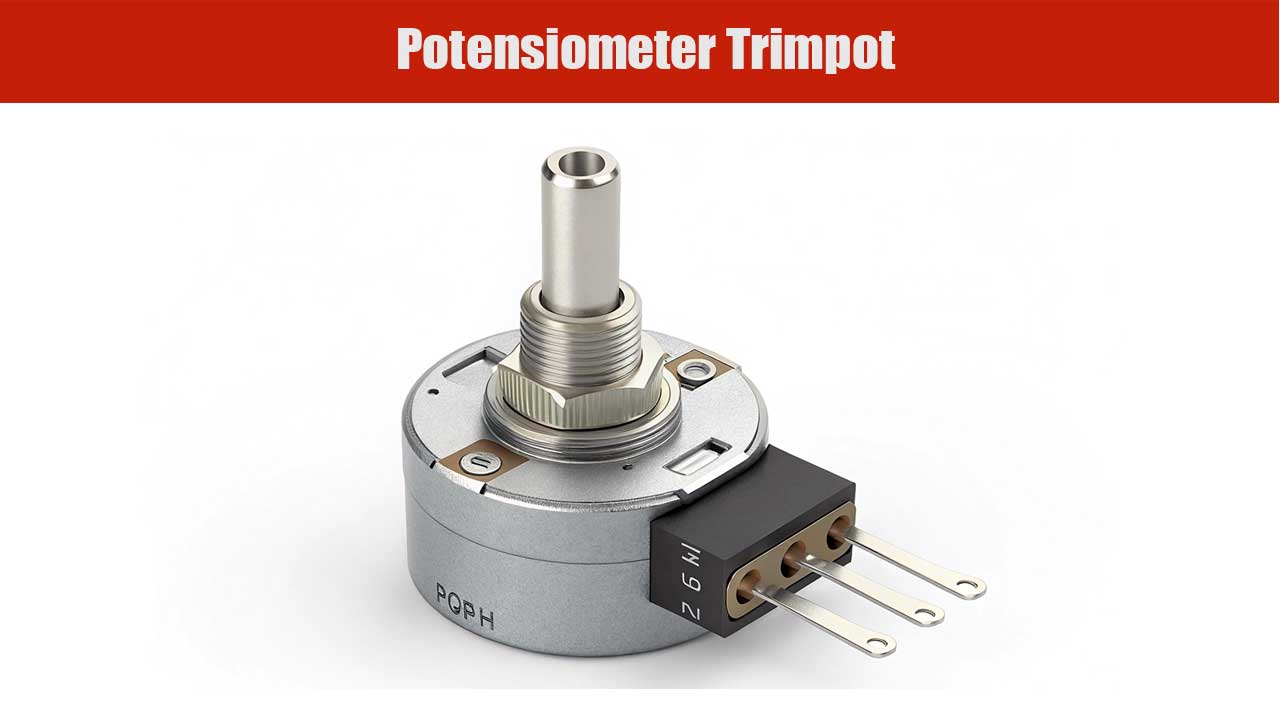

Pengertian Potensiometer Trimpot
Potensiometer trimpot adalah salah satu jenis potensiometer variabel yang dirancang untuk penyesuaian nilai resistansi dalam rangkaian elektronik. Trimpot memiliki ukuran yang lebih kecil dibandingkan potensiometer konvensional dan biasanya hanya digunakan untuk pengaturan yang dilakukan sesekali atau tidak sering diubah.
Komponen ini sering digunakan dalam perangkat elektronik yang memerlukan kalibrasi awal atau penyetelan ulang setelah perakitan. Karena ukurannya yang kecil, trimpot sering ditemukan dalam papan sirkuit cetak (PCB) dan memerlukan alat seperti obeng kecil untuk mengatur nilainya.
Cara Kerja Potensiometer Trimpot
Trimpot bekerja berdasarkan prinsip dasar potensiometer, yaitu mengubah nilai resistansi dalam suatu rangkaian melalui geseran atau rotasi kontak geser (wiper) pada elemen resistif.
- Saat Tegangan Dialirkan
- Trimpot memiliki tiga terminal: dua di antaranya terhubung dengan elemen resistif, dan satu terminal lainnya terhubung dengan kontak geser.
- Ketika tegangan dialirkan, nilai resistansi antara terminal wiper dan salah satu ujung trimpot akan berubah tergantung pada posisi wiper.
- Mengubah Nilai Resistansi
- Dengan memutar wiper menggunakan obeng kecil, nilai resistansi dapat diatur untuk mendapatkan output yang diinginkan.
- Resistansi maksimum ditentukan oleh spesifikasi trimpot, biasanya berkisar antara 100Ω hingga 1MΩ.
- Menyesuaikan Tegangan atau Arus dalam Rangkaian
- Dengan mengubah nilai resistansi, trimpot dapat berfungsi sebagai pembagi tegangan atau pengatur arus dalam suatu rangkaian.
- Hal ini sering digunakan dalam kalibrasi sensor, amplifier, dan rangkaian osilator.
