tugassains.com – Dalam dunia elektronika, terdapat berbagai jenis resistor yang memiliki fungsi unik sesuai dengan karakteristiknya. Salah satu jenis resistor khusus yang sering digunakan dalam sistem otomatisasi berbasis cahaya adalah resistor LDR. Komponen ini memiliki kemampuan untuk mengubah nilai resistansi berdasarkan intensitas cahaya yang mengenainya. Artikel ini akan membahas secara lengkap tentang pengertian, prinsip kerja, karakteristik, serta berbagai aplikasinya dalam kehidupan sehari-hari.
Daftar Isi

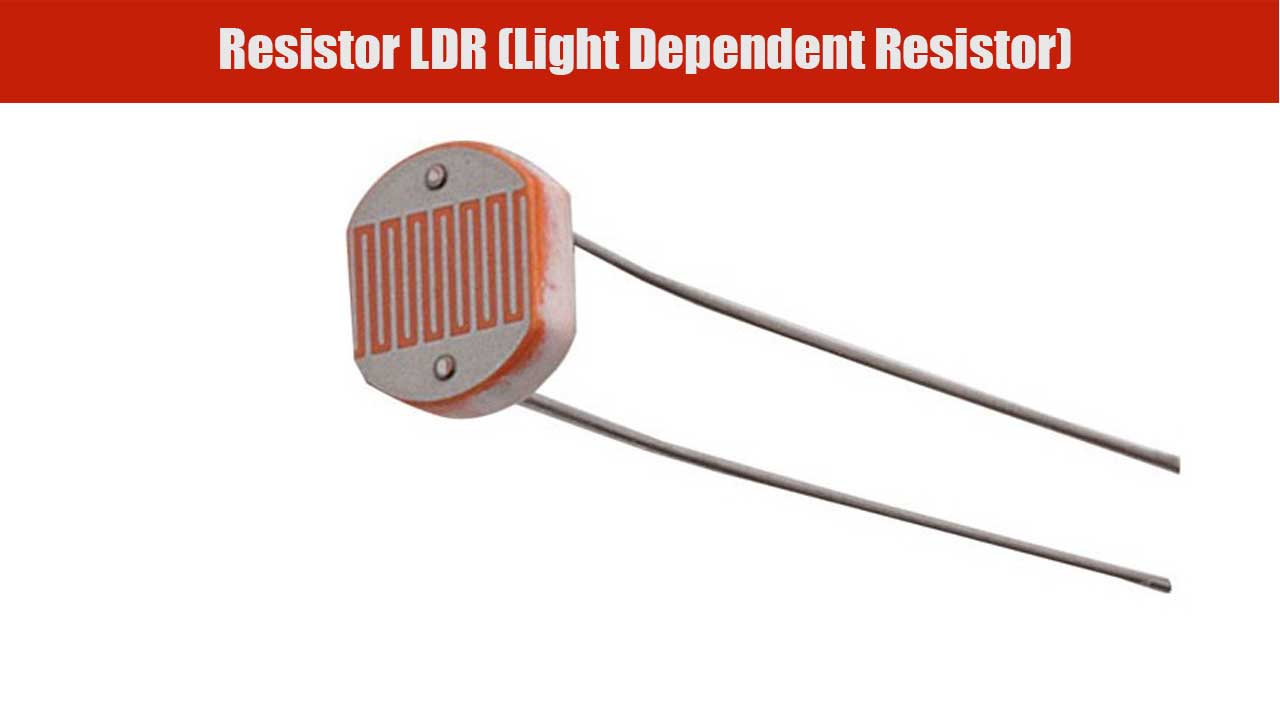

Apa Itu Resistor LDR?
LDR merupakan singkatan dari Light Dependent Resistor, yaitu jenis resistor yang nilai hambatannya berubah sesuai dengan intensitas cahaya di sekitarnya. Semakin terang cahaya yang diterima, semakin kecil resistansinya, dan sebaliknya, jika dalam kondisi gelap, nilai hambatannya akan meningkat secara signifikan.
Komponen ini sering digunakan dalam berbagai sistem otomatis yang bergantung pada pencahayaan, seperti lampu jalan otomatis, sensor cahaya pada kamera, hingga perangkat keamanan.
Prinsip Kerja Resistor LDR
Resistor ini terbuat dari bahan semikonduktor seperti cadmium sulfida (CdS) yang memiliki sifat sensitif terhadap cahaya. Prinsip kerjanya didasarkan pada efek fotokonduktif, di mana konduktivitas listrik material akan meningkat saat terkena cahaya.
- Dalam Kondisi Gelap
Saat tidak ada cahaya yang mengenai permukaannya, jumlah elektron bebas di dalam material sangat sedikit, sehingga nilai resistansinya tinggi, bisa mencapai jutaan ohm (MΩ). - Dalam Kondisi Terang
Ketika terkena cahaya, foton dari sinar tersebut akan memberikan energi tambahan kepada elektron dalam material semikonduktor. Hal ini menyebabkan lebih banyak elektron bebas yang meningkatkan konduktivitasnya, sehingga nilai resistansi menurun drastis, bahkan hingga hanya beberapa ratus ohm (Ω).
Perubahan nilai hambatan ini memungkinkan LDR digunakan sebagai sensor cahaya dalam berbagai aplikasi otomatisasi.
Karakteristik Resistor LDR
Beberapa karakteristik utama yang perlu diperhatikan dari komponen ini adalah sebagai berikut:
- Respons terhadap Intensitas Cahaya
Nilai resistansi berubah secara bertahap sesuai dengan jumlah cahaya yang mengenainya. - Waktu Respon
LDR tidak langsung berubah nilai resistansinya secara instan. Ada sedikit keterlambatan dalam merespons perubahan pencahayaan, tergantung pada bahan yang digunakan. - Tegangan dan Daya Maksimum
Setiap LDR memiliki batas tegangan dan daya tertentu yang perlu diperhatikan agar tidak mengalami kerusakan akibat arus berlebih. - Sensitivitas terhadap Panjang Gelombang Cahaya
Jenis cahaya yang paling efektif dalam mempengaruhi resistansi tergantung pada material semikonduktor yang digunakan.
Jenis-Jenis LDR
Berdasarkan bahan penyusunnya, resistor ini dapat dikategorikan menjadi beberapa jenis, antara lain:
- Berbasis Cadmium Sulfida (CdS)
- Merespons cahaya tampak dengan baik
- Banyak digunakan dalam aplikasi umum seperti lampu otomatis
- Berbasis Cadmium Selenida (CdSe)
- Sensitif terhadap cahaya inframerah
- Sering digunakan dalam sensor jarak atau perangkat keamanan
- Berbasis Timah Sulfida (PbS)
- Digunakan dalam sensor cahaya inframerah jarak jauh
Pemilihan jenis yang tepat tergantung pada kebutuhan aplikasi dan jenis cahaya yang ingin dideteksi.
Kelebihan dan Kekurangan Resistor LDR
Kelebihan:
✅ Sensitif terhadap cahaya – Mampu mendeteksi perubahan pencahayaan dengan cukup akurat.
✅ Mudah digunakan – Dapat langsung dihubungkan ke rangkaian elektronik tanpa memerlukan banyak komponen tambahan.
✅ Harga terjangkau – Biaya produksi relatif murah dibandingkan sensor cahaya berbasis teknologi lain.
✅ Tidak memerlukan sumber daya tambahan – Berfungsi secara pasif dengan hanya memanfaatkan cahaya sekitar.
Kekurangan:
❌ Respon yang lambat – Tidak secepat sensor cahaya berbasis fotodioda atau fototransistor.
❌ Kurang akurat dalam lingkungan ekstrem – Performa bisa menurun jika terkena suhu tinggi atau kelembaban berlebih.
❌ Tidak spesifik pada panjang gelombang tertentu – Tidak dapat membedakan jenis cahaya dengan panjang gelombang berbeda.
Aplikasi Resistor LDR dalam Kehidupan Sehari-hari
Berkat karakteristik uniknya, komponen ini banyak digunakan dalam berbagai perangkat elektronik dan sistem otomatisasi. Berikut adalah beberapa contoh penerapannya:
1. Lampu Jalan Otomatis
Pada sistem penerangan publik, LDR digunakan untuk mengaktifkan lampu secara otomatis saat malam hari dan mematikannya saat siang hari.
2. Sensor Cahaya pada Kamera
Beberapa kamera digital menggunakan LDR untuk menyesuaikan pencahayaan secara otomatis berdasarkan kondisi lingkungan.
3. Sistem Keamanan
Dalam sistem alarm keamanan, komponen ini dapat digunakan untuk mendeteksi bayangan atau perubahan intensitas cahaya yang mencurigakan.
4. Kontrol Pencahayaan Rumah Pintar
Pada teknologi rumah pintar (smart home), LDR digunakan untuk mengatur intensitas lampu berdasarkan cahaya alami yang masuk ke dalam ruangan.
5. Elektronik Konsumen
Berbagai perangkat seperti layar ponsel atau televisi menggunakan sensor berbasis LDR untuk menyesuaikan tingkat kecerahan layar agar lebih nyaman bagi pengguna.
Tips Menggunakan LDR dalam Rangkaian Elektronika
Jika ingin menggunakan komponen ini dalam proyek elektronika, ada beberapa hal yang perlu diperhatikan agar kinerjanya optimal:
- Gunakan resistor pull-down atau pull-up untuk membantu stabilisasi tegangan dalam rangkaian.
- Perhatikan waktu respons – Untuk aplikasi yang membutuhkan perubahan cepat, pertimbangkan penggunaan sensor cahaya berbasis fotodioda atau fototransistor.
- Hindari paparan suhu tinggi berlebihan karena dapat mempengaruhi sensitivitasnya.
- Sesuaikan dengan panjang gelombang cahaya yang dibutuhkan agar performanya lebih akurat.
Resistor LDR adalah komponen penting dalam dunia elektronika yang berfungsi sebagai sensor cahaya dengan perubahan resistansi berdasarkan intensitas pencahayaan yang diterima. Berkat keunggulannya yang mudah digunakan dan biaya produksi yang rendah, komponen ini banyak diaplikasikan dalam berbagai perangkat otomatisasi, seperti lampu jalan otomatis, sistem keamanan, serta kontrol pencahayaan rumah pintar.
Meskipun memiliki beberapa keterbatasan seperti waktu respons yang lebih lambat dibandingkan sensor cahaya lainnya, LDR tetap menjadi pilihan utama dalam banyak sistem berbasis cahaya karena keandalannya. Dengan memahami cara kerja serta cara penggunaannya, kita dapat mengoptimalkan pemanfaatan resistor ini dalam berbagai proyek elektronika.
