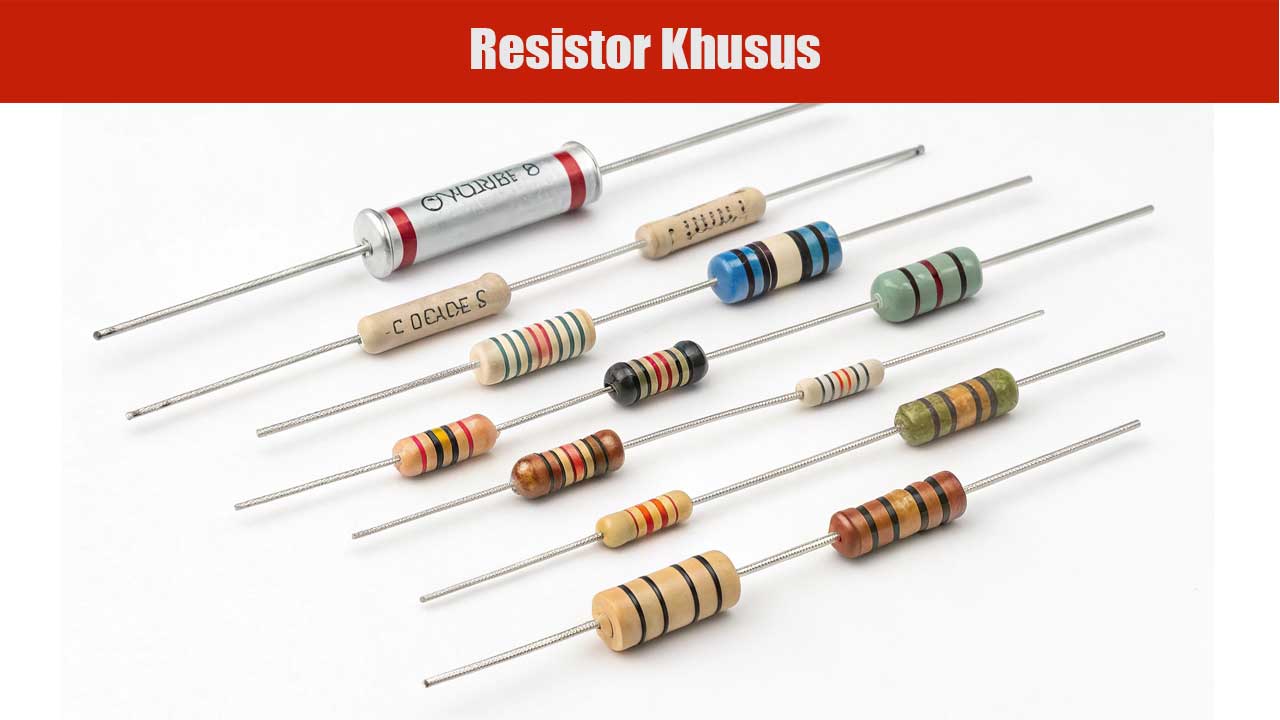

Mengenal Resistor Khusus: Jenis, Fungsi, dan Aplikasinya dalam Elektronika

tugassains.com – Dalam dunia elektronika, resistor adalah salah satu komponen penting yang berfungsi mengatur arus listrik dalam suatu rangkaian. Selain jenis umum seperti resistor karbon atau resistor film logam, ada juga kategori yang dirancang untuk kebutuhan spesifik, yaitu resistor khusus. Komponen ini dibuat dengan karakteristik dan spesifikasi tertentu untuk memenuhi persyaratan unik dalam berbagai aplikasi.

Artikel ini akan membahas secara mendalam mengenai jenis-jenis resistor yang memiliki fungsi khusus, karakteristiknya, serta aplikasinya dalam berbagai perangkat elektronik.

Pengertian Resistor Khusus

Secara umum, resistor adalah komponen pasif yang digunakan untuk membatasi arus listrik. Namun, dalam beberapa kasus, resistor dengan spesifikasi standar tidak dapat memenuhi kebutuhan teknis tertentu, sehingga diperlukan varian yang dirancang dengan karakteristik khusus.

Komponen ini biasanya dibuat dengan material, desain, dan teknologi berbeda untuk menghadirkan performa yang lebih baik dalam kondisi tertentu, seperti ketahanan terhadap suhu tinggi, kestabilan resistansi dalam lingkungan ekstrem, atau kemampuan menangani daya besar.

Jenis-Jenis Resistor Khusus dan Fungsinya

Ada berbagai jenis resistor yang memiliki fungsi spesifik, di antaranya:

1. Resistor NTC dan PTC (Thermistor)

Thermistor adalah resistor yang nilai resistansinya berubah terhadap perubahan suhu.

• NTC (Negative Temperature Coefficient): Resistansinya menurun saat suhu meningkat. Biasanya digunakan dalam sensor suhu dan perlindungan terhadap lonjakan arus listrik.
• PTC (Positive Temperature Coefficient): Resistansinya meningkat ketika suhu naik. Sering digunakan dalam proteksi sirkuit dan pemanas listrik otomatis.

2. Resistor LDR (Light Dependent Resistor)

LDR atau photoresistor adalah jenis resistor yang resistansinya berubah tergantung pada intensitas cahaya yang diterima.

• Dalam kondisi gelap, resistansinya tinggi.
• Saat terkena cahaya, resistansinya menurun.

Jenis ini sering digunakan dalam sensor cahaya otomatis, seperti lampu jalan yang menyala saat malam hari dan mati saat siang hari.

3. Resistor Shunt

Komponen ini berfungsi untuk mengukur arus listrik dengan cara menciptakan tegangan kecil yang sebanding dengan arus yang mengalir melaluinya.

• Digunakan dalam alat ukur seperti ammeter untuk mengukur arus dengan akurat.
• Memiliki tingkat presisi tinggi dan ketahanan terhadap arus besar.

4. Resistor Varistor (VDR – Voltage Dependent Resistor)

Resistor ini memiliki resistansi yang berubah tergantung pada tegangan yang diberikan.

• Ketika tegangan rendah, resistansinya tinggi.
• Saat tegangan naik di atas ambang batas, resistansinya turun drastis.

Biasa digunakan sebagai proteksi terhadap lonjakan tegangan pada perangkat elektronik, seperti dalam adaptor dan peralatan rumah tangga.

5. Resistor Fusible

Merupakan kombinasi antara resistor dan sekering (fuse), yang berfungsi melindungi rangkaian dari arus berlebih.

• Jika arus melebihi batas aman, resistor ini akan terbakar dan memutuskan arus, mencegah kerusakan lebih lanjut.
• Sering ditemukan dalam power supply dan perangkat elektronik berdaya tinggi.

6. Resistor Wirewound (Kawat Lilit)

Jenis ini dibuat dengan kawat logam yang dililitkan di sekitar inti isolator, dirancang untuk menangani daya tinggi dan memiliki toleransi rendah.

• Digunakan dalam aplikasi yang memerlukan daya besar dan ketahanan terhadap suhu tinggi.
• Sering ditemukan dalam peralatan industri dan sistem tenaga listrik.

7. Resistor Presisi

Dirancang dengan toleransi sangat rendah, biasanya dalam kisaran ±0.01% hingga ±1%, menjadikannya ideal untuk aplikasi yang membutuhkan keakuratan tinggi.

• Digunakan dalam perangkat laboratorium, alat ukur, dan instrumentasi medis.

8. Resistor Non-Induktif

Resistor ini dibuat tanpa efek induktansi, sehingga cocok untuk aplikasi frekuensi tinggi, seperti dalam sirkuit RF (Radio Frequency) dan sistem komunikasi.

9. Resistor High Voltage

Dirancang untuk bekerja pada tegangan sangat tinggi, sering digunakan dalam peralatan medis seperti mesin rontgen dan perangkat industri bertegangan tinggi.

10. Resistor Anti-Sulfur

Dibuat dengan material khusus yang tahan terhadap lingkungan dengan kandungan sulfur tinggi, seperti di area industri berat atau pertambangan.

Baca juga: Resistor Tetap (Fixed Resistor)

Keunggulan Resistor Khusus Dibandingkan Resistor Standar

Beberapa keunggulan utama dari resistor yang dirancang untuk kebutuhan spesifik ini antara lain:

1. Ketahanan Lingkungan Ekstrem
   Dirancang agar tetap bekerja optimal dalam kondisi ekstrem seperti suhu tinggi, kelembaban, atau lingkungan dengan kandungan gas korosif.
2. Presisi yang Lebih Baik
   Memiliki tingkat toleransi rendah sehingga lebih akurat dibandingkan dengan resistor standar.
3. Perlindungan terhadap Lonjakan Tegangan dan Arus
   Beberapa jenis seperti varistor dan fusible resistor membantu melindungi rangkaian dari lonjakan tegangan atau arus yang tidak diinginkan.
4. Kinerja Optimal pada Aplikasi Spesifik
   Dapat digunakan dalam sistem tenaga, sensor, perangkat komunikasi, serta alat ukur yang membutuhkan karakteristik tertentu.

Aplikasi Resistor Khusus dalam Kehidupan Sehari-hari

Karena sifatnya yang spesifik, resistor dengan fungsi unik ini banyak digunakan dalam berbagai sektor, seperti:

• Elektronika Konsumen: Digunakan dalam perangkat seperti televisi, kulkas, dan komputer untuk proteksi serta pengendalian arus.
• Industri Otomotif: Diterapkan dalam sensor suhu mesin, pengaturan pencahayaan, dan sistem keamanan kendaraan.
• Peralatan Medis: Alat seperti mesin MRI dan rontgen menggunakan resistor bertegangan tinggi.
• Sistem Telekomunikasi: Digunakan dalam perangkat frekuensi tinggi untuk memastikan transmisi sinyal yang stabil.
• Otomasi dan Robotika: Berperan dalam sistem kontrol dan pemantauan kondisi lingkungan.

Baca juga: Resistor Variabel: Pengertian, Jenis, Fungsi, dan Aplikasinya dalam Elektronika

Resistor khusus memiliki peran yang sangat penting dalam dunia elektronika, terutama dalam aplikasi yang memerlukan karakteristik spesifik yang tidak dapat dipenuhi oleh resistor standar. Dengan berbagai jenis yang tersedia, komponen ini memungkinkan perangkat elektronik bekerja lebih stabil, akurat, dan tahan lama dalam berbagai kondisi lingkungan.

Memahami jenis dan fungsinya akan membantu dalam memilih komponen yang tepat sesuai dengan kebutuhan rangkaian, sehingga dapat meningkatkan performa serta keandalan perangkat elektronik yang digunakan.
