Pengertian dan Rumus Pembagi Arus (Current Divider)

Kali ini tugassains.com bakalan ngasih artikel info mengenai Pembagi Arus (Current Divider) pada rangkaian listrik yuk kita baca dan pahami

Pembagi Arus (Current Divider)

tugassains.com – Apaitu Pembagi Arus? kalian pasti sering denger yang namanya pembagi arus atau Current Divider, nah rangkian pembagia arus merupakan salah satu komponen rangkaian listrik yang memiliki peran mebagi atau divider arus yang melalui rangkaiannya.

Pengertian Pembagi Arus (Current Divider)

Pembagi Arus ini harus dipelajari ketika kita membuat suatu rangkaian elektronik yang memiliki fungsi untuk membagi arus di masing-masing cabangnya dalam hal ini rangkaian pembagi arus membagi arus dimasing masing cabangnya yang keluar dengan ketetapan tidak membagi tegangan di cabang rangkaian ini.

Sesuai namanya Pembagi Arus(Current Divider) Current memiliki arti Arus sedangkan Divider adalah Pembagi sehingga Current Divider memiliki makna Pembagi Arus. Rangkaian Pembagi Arus memiliki sifat membagi arus yang masuk namun tidak membagi tegangan yang ada di rangkaian.

Rangkaian pembagi arus merupakan penerapan dari yang namanya Rangkaian Paralel Resistor yang memiliki peran membagi arus yang masuk ke masing-masing cabang dengan I_masuk = I_keluar .

Untuk lebih jelasnya kalian bisa mengetahui seperti apa itu Rangkain pembagi arus yang sederhana yaitu lebih jelas nya seperti gambar dibawah

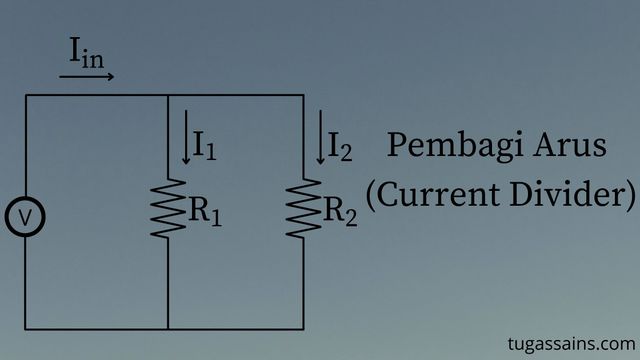

Contoh Sederhana Rangkaian Pembagi Arus

Sehingga pada Rangkaian Pembagi Arus (Current Divider) ini tegangan yang mengaliri rangkaian bernilai sama di setiap cabang rangkaian atau V_masuk = V₁ = V₂

Namun arus yang keluar dari masing-masing cabang telah dibagi-bagi sesuai nilai hambatan yaitu dapat dengan mudah di pahami dengan

Jumlah arus yang masuk pada suatu cabang Pembagi Arus (Current Divider) sama dengan Jumlah arus yang keluar dari masing-masing cabang Rangkaian atau I_masuk = I₁ + I₂ . Rangkai pembagi arus merupakan penerapan dari

hukum Kirchoff 1 “besar arus listrik yang masuk melalui suatu titik percabangan dalam sebuah rangkaian listrik sama dengan jumlah arus yang keluar melalui titik percabangan tersebut”

Nah Pembagi Arus (Current Divider) sebenarnya merupakan rangkaian paralel namun lebih mudah penyebutan dalam penerapan dibidang elektro yaitu disebut Rangkaian Pembagi Arus.

Baca juga: Pengertian PHB dan Fungsinya dalam Instalasi Listrik

Rumus Rangkaian Pembagi Arus (Current Divider)

Nah agar kalian mudah dalam menghitung komponen pada Rangkaian Pembagi Arus atau Current Divider tugassains.com kasih rumus untuk cari komponen seperti besar arus, besar tegangan besar arus pada cabang rangkaian pembagi arus (current divider) ini.

Rumus Pembagi Arus (Current Divider)

Nah bagaimana? mudahkan untuk menghitung besar arus pada cabang Rangkaian Pembagi Arus kita hanya perlu membagi total tegangan (V_total) dengan besar hambatan pada cabang rangkaian yang di cari R_n tersebut.

Biar kalian makin paham dan makin jago yuk kita langsung liat penerapan dalam contoh soalnya

Contoh Soal Pembagi Arus (Current Divider)

1. Hitunglah besar kuat arus total dan besar kuat arus di masing-masing cabang.

Contoh Soal  Rangkaian Pembagi Arus (Current Divider)

Jawab:

Diketahui dari soal bahwa besar tegangan yang mengaliri rangkaian yaitu sebesar V = 3 volt dan pada cabang 1 terdapat R₁ = 3Ω dan pada cabang 2 terdapat R₂ = 2Ω, dan R₃ = 4Ω yang dipasang secara seri.

Besar Kuat Arus pada cabang 1 dengan V = 3 volt dan R₁ = 3Ω sehingga:

I₁ = V/R₁
I₁ = 3V/3Ω
I₁ = 1 A

Jadi kuat arus pada cabang 1 sebesar I₁ = 1 A.

Besar Kuat Arus pada cabang 2 dengan V = 3 volt dan R₂ = 2Ω, dan R₃ = 4Ω yang dipasang secara seri sehingga:

R_p adalah Resistor pengganti pada rangkaian seri pada cabang 2

R_p = R₁ + R₂
R_p = 2Ω + 4Ω
R_p = 6Ω

Karena udah tahu Resistor pengganti pada cabang 2 mari kita hitung kuat arus di cabang 2:

I₂ = V/R_p
I₂ = 3V/6Ω
I₂ = 0,5 A

Jadi kuat arus pada cabang 2 sebesar I₂ = 0,5 A.

Nah kalo kalian kurang paham dengan contoh soal yang ada kalian bisa lanjut baca di Pengertian dan Contoh Rangkaian Pembagi Arus

Untuk melatih pemahaman tentang Pembagi Arus (Current Divider) dapat dilakukan dengan melatih diri dengan soal-soal latihan di bukumu dan apabila terdapat hal yang belum dipahami dapat menuliskan komentar di bawah ya tugassains.com selalu membantumu kok.

Untuk memperdalam materimu baca juga tentang Contoh Soal Perbandingan Kuat Arus Beserta Pembahasannya Terima kasih semoga bermanfaat.
