Kapasitor adalah salah satu komponen elektronika yang sangat penting dalam berbagai rangkaian listrik. Kapasitor memiliki fungsi utama untuk menyimpan dan melepaskan muatan listrik. Dalam rangkaian, kapasitor sering digunakan untuk penyaringan, penyimpanan energi sementara, dan pengaturan sinyal. Untuk mengenali kapasitor dalam diagram skematik, kita menggunakan simbol khusus yang mewakili jenis dan karakteristiknya. Artikel ini akan membahas jenis-jenis simbol kapasitor dan penjelasannya secara mendetail.
Pengertian Kapasitor
Sebelum memahami simbol-simbolnya, penting untuk mengetahui apa itu kapasitor. Kapasitor adalah komponen elektronik yang terdiri dari dua konduktor yang dipisahkan oleh bahan dielektrik.
Kapasitor memiliki satuan kapasitansi yang disebut farad (F), yang menunjukkan kemampuan kapasitor untuk menyimpan muatan listrik.
Baca juga: Pengertian, Rumus dan Ciri-ciri Kapasitor Seri

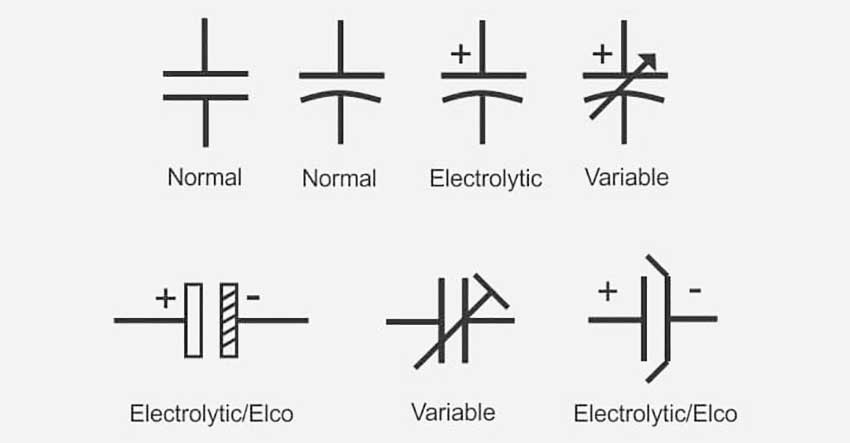

Simbol Kapasitor dalam Diagram Skematik
Dalam diagram skematik, kapasitor diwakili oleh simbol-simbol tertentu. Simbol-simbol ini membantu kita memahami jenis kapasitor apa yang digunakan dan bagaimana cara kerjanya dalam suatu rangkaian. Berikut adalah penjelasan jenis-jenis simbol kapasitor:
1. Kapasitor Non-Polar (Non-Polarized Capacitor)
Simbol kapasitor non-polar adalah yang paling sederhana. Biasanya digambarkan dengan dua garis sejajar, seperti ini:
|—|—|—|
Penjelasan:
- Kapasitor non-polar tidak memiliki polaritas, sehingga dapat dipasang pada rangkaian dengan arah apapun.
- Kapasitor ini sering digunakan pada rangkaian AC, seperti pada sirkuit resonansi atau filter.
- Contohnya adalah kapasitor keramik dan kapasitor film.
Aplikasi:
- Penyaringan frekuensi
- Kopling sinyal
2. Kapasitor Polar (Polarized Capacitor)
Simbol kapasitor polar ditandai dengan salah satu sisi yang memiliki tanda “+” (positif), seperti berikut:
|—|—|—|—+
Penjelasan:
- Kapasitor polar memiliki polaritas, yaitu terminal positif dan negatif.
- Kapasitor ini hanya dapat dipasang sesuai polaritas yang benar, jika tidak dapat rusak atau bahkan meledak.
- Contohnya adalah kapasitor elektrolitik dan tantalum.
Aplikasi:
- Penyimpanan energi
- Decoupling dalam rangkaian DC
3. Kapasitor Variabel (Variable Capacitor)
Simbol kapasitor variabel biasanya memiliki tanda panah miring di atas simbol kapasitor biasa, seperti ini:
|—|—|—|\
Penjelasan:
- Kapasitor variabel memungkinkan perubahan kapasitansi sesuai kebutuhan.
- Biasanya digunakan pada aplikasi radio untuk penalaan frekuensi.
- Contohnya adalah kapasitor variabel mekanik atau varactor diode (kapasitor variabel elektronik).
Aplikasi:
- Penyetelan frekuensi pada radio
- Filter yang dapat disesuaikan
4. Kapasitor Elektrolitik (Electrolytic Capacitor)
Kapasitor elektrolitik menggunakan simbol kapasitor polar, tetapi sering kali disertai dengan tanda tambahan untuk menunjukkan bahwa jenis ini menggunakan elektrolit.
Penjelasan:
- Kapasitor elektrolitik memiliki nilai kapasitansi tinggi.
- Memiliki ukuran yang lebih besar dibanding kapasitor non-polar.
Aplikasi:
- Penyimpanan daya jangka pendek
- Stabilisasi tegangan dalam catu daya
Baca juga: Pengertian, Rumus dan Ciri-ciri Kapasitor Paralel
5. Kapasitor Keramik (Ceramic Capacitor)
Simbol kapasitor keramik sama dengan simbol kapasitor non-polar, namun sering kali dalam diagram dituliskan nilai dan jenis bahan dielektriknya.
Penjelasan:
- Kapasitor ini memiliki ukuran kecil dan kapasitansi rendah hingga sedang.
- Sering digunakan untuk aplikasi frekuensi tinggi.
Aplikasi:
- Filter RF
- Kopling sinyal dalam rangkaian digital
6. Kapasitor Tantalum
Simbol kapasitor tantalum biasanya mirip dengan kapasitor polar, namun sering diberi anotasi untuk menandai jenisnya.
Penjelasan:
- Memiliki kapasitansi tinggi dan stabilitas yang baik.
- Digunakan pada aplikasi di mana ruang menjadi kendala.
Aplikasi:
- Penyaringan daya
- Decoupling dalam perangkat elektronik kecil
7. Kapasitor Super (Super Capacitor)
Simbol superkapasitor sering kali menyerupai kapasitor polar, tetapi dengan tambahan garis untuk menunjukkan kapasitas yang sangat besar.
Penjelasan:
- Superkapasitor mampu menyimpan energi dalam jumlah besar dibanding kapasitor biasa.
- Digunakan untuk aplikasi penyimpanan energi.
Aplikasi:
- Backup daya
- Sistem energi terbarukan
Baca juga: Contoh Soal Kapasitor Paralel dengan Pembahasan
Faktor-faktor Penting dalam Memilih Kapasitor
Ketika memilih kapasitor untuk suatu rangkaian, penting untuk mempertimbangkan beberapa faktor, seperti:
- Nilai Kapasitansi: Pastikan nilai kapasitansi sesuai dengan kebutuhan rangkaian.
- Tegangan Kerja Maksimum: Kapasitor harus memiliki tegangan kerja yang lebih tinggi dari tegangan maksimum dalam rangkaian.
- Polaritas: Untuk kapasitor polar, pemasangan polaritas yang benar sangat penting.
- Jenis Dielektrik: Pilih jenis kapasitor berdasarkan stabilitas, ukuran, dan kebutuhan aplikasi.
Baca juga: Contoh Soal Kapasitor Seri dengan Pembahasan
Memahami jenis-jenis simbol kapasitor dan penjelasannya sangat penting untuk membaca dan merancang diagram skematik dengan benar. Setiap jenis kapasitor memiliki karakteristik unik yang memengaruhi cara kerjanya dalam rangkaian. Dengan memilih kapasitor yang tepat, kita dapat memastikan performa optimal dalam berbagai aplikasi elektronik.
Semoga artikel ini membantu Anda dalam memahami berbagai jenis simbol kapasitor dan fungsinya!
