Berikut ini adalah artikel mengenai Gambar Contoh Rangkaian Seri yang bisa kalian pelajari untuk bahan belajar kalian di sekolah.
Rangkaian listrik adalah salah satu konsep penting dalam ilmu fisika dan elektronika. Dalam dunia teknik dan pendidikan, memahami bagaimana listrik bekerja melalui berbagai jenis rangkaian adalah keterampilan mendasar. Salah satu jenis rangkaian yang paling sederhana namun penting untuk dipelajari adalah rangkaian seri. Artikel ini akan menjelaskan secara mendalam tentang rangkaian seri, termasuk karakteristik, rumus, dan contohnya dalam kehidupan sehari-hari.
Apa Itu Rangkaian Seri?

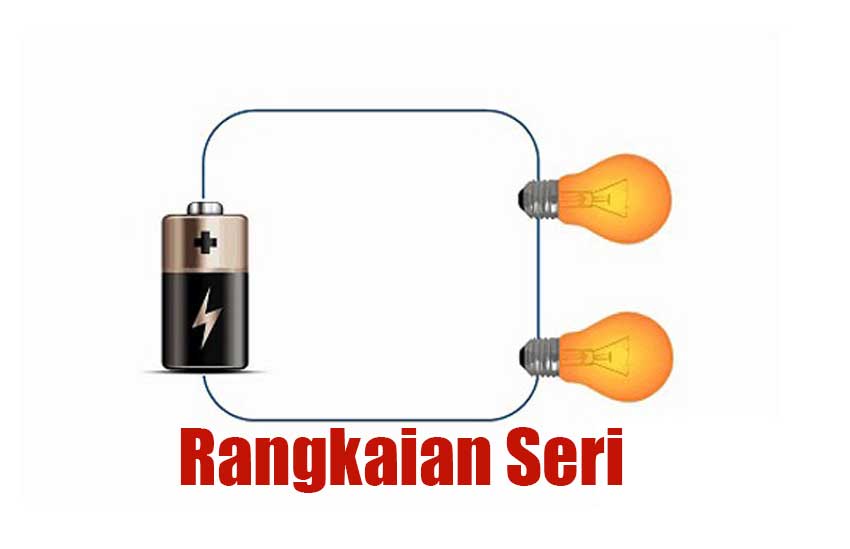

Rangkaian seri adalah jenis rangkaian listrik di mana komponen-komponen seperti resistor, lampu, atau baterai dihubungkan satu sama lain dalam satu jalur. Dalam rangkaian ini, arus listrik mengalir melalui setiap komponen tanpa percabangan. Artinya, arus yang melewati komponen pertama juga akan melewati komponen berikutnya secara berurutan.
Ciri utama dari rangkaian seri:
- Arus sama: Besarnya arus listrik yang mengalir di setiap komponen adalah sama.
- Tegangan terbagi: Tegangan total dari sumber listrik akan dibagi di antara semua komponen dalam rangkaian.
- Jika satu komponen rusak: Seluruh rangkaian akan berhenti bekerja karena arus tidak bisa melewati jalur yang terputus.
Rumus Dasar Rangkaian Seri
Rumus-rumus yang sering digunakan untuk rangkaian seri adalah:
1. Tegangan total (V_total):
V_total = V1 + V2 + V3 + …
Tegangan total adalah penjumlahan dari tegangan di setiap komponen.
2. Resistansi total (R_total)
R_total = R1 + R2 + R3 + …
Resistansi total adalah jumlah dari seluruh resistansi yang ada di rangkaian.
3. Arus listrik (I):
Dalam rangkaian seri, arus (I) dihitung dengan menggunakan Hukum Ohm:
Baca juga: Listrik Statis: Materi Fisika Kelas 9
Contoh Praktis Rangkaian Seri
Berikut adalah contoh dari rangkaian seri dalam kehidupan sehari-hari:
1. Rangkaian Lampu Senter
Senter adalah salah satu contoh sederhana dari rangkaian seri. Di dalamnya, terdapat baterai, saklar, dan lampu yang dihubungkan secara seri. Ketika saklar dinyalakan, arus listrik dari baterai mengalir melalui lampu, menyebabkan filamen di dalam lampu menyala. Jika salah satu bagian rangkaian, seperti baterai habis atau saklar rusak, maka lampu tidak akan menyala.
2. Lampu Natal Lama
Lampu Natal generasi lama sering dirancang dalam bentuk rangkaian seri. Semua lampu kecil dihubungkan dalam satu jalur. Jika salah satu lampu rusak, seluruh rangkaian akan mati karena aliran arus terputus. Namun, lampu modern biasanya menggunakan rangkaian paralel untuk mengatasi masalah ini.
3. Rangkaian Pengujian Komponen Elektronik
Dalam laboratorium fisika, rangkaian seri sering digunakan untuk menguji berbagai komponen seperti resistor atau dioda. Komponen dihubungkan bersama dengan sumber daya listrik dan alat pengukur seperti multimeter. Rangkaian ini membantu menghitung resistansi atau tegangan yang melintasi setiap komponen.
Baca juga: Besaran Fisika yang Diukur dengan Alat Ukur Amperemeter: Arus Listrik
Keuntungan dan Kelemahan Rangkaian Seri
Seperti jenis rangkaian lainnya, rangkaian seri memiliki kelebihan dan kekurangan yang perlu dipertimbangkan:
Keuntungan:
- Mudah dirancang: Karena hanya membutuhkan satu jalur untuk arus listrik, rangkaian ini lebih mudah dibuat.
- Biaya rendah: Komponen yang dibutuhkan relatif sedikit dibandingkan dengan rangkaian paralel.
- Cocok untuk arus kecil: Rangkaian ini ideal untuk perangkat sederhana seperti senter atau alat uji kecil.
Kelemahan:
- Ketergantungan komponen: Jika salah satu komponen rusak, seluruh rangkaian akan berhenti berfungsi.
- Penurunan tegangan: Setiap komponen mengurangi tegangan, sehingga tegangan di setiap titik lebih rendah dibandingkan sumbernya.
- Efisiensi rendah untuk arus besar: Resistansi total yang tinggi dapat menyebabkan energi terbuang dalam bentuk panas.
Cara Membuat Rangkaian Seri
Berikut adalah langkah-langkah untuk membuat rangkaian seri sederhana:
- Siapkan alat dan bahan:
- 2-3 buah baterai (AA atau AAA)
- Beberapa lampu kecil atau LED
- Kabel penghubung
- Papan rangkaian (breadboard) opsional
- Hubungkan baterai:
Sambungkan terminal positif baterai pertama ke terminal negatif baterai kedua, dan seterusnya jika menggunakan lebih dari dua baterai. - Tambahkan lampu:
Sambungkan salah satu ujung lampu ke terminal positif baterai terakhir dan ujung lainnya ke terminal negatif dari baterai pertama melalui kabel. - Periksa koneksi:
Pastikan semua koneksi sudah kuat. Jika lampu menyala, berarti rangkaian telah berhasil dirangkai.
Baca juga: Konsep Efek Fotolistrik dan Penerapannya
Simulasi Sederhana: Studi Kasus
Misalkan Anda memiliki tiga resistor dengan nilai 2 ohm, 4 ohm, dan 6 ohm yang dihubungkan dalam rangkaian seri dengan sumber tegangan 12V. Bagaimana cara menghitung arus dan tegangan di setiap resistor?
Langkah 1: Hitung resistansi total
R_total = R1 + R2 + R3 = 2 + 4 + 6 = 12ohm
Langkah 2: Hitung arus total
Langkah 3: Hitung tegangan di setiap resistor
- Tegangan di resistor pertama: V1 = I × R1 = 1 × 2 = 2 V
- Tegangan di resistor kedua: V2 = I × R2 = 1 × 4 = 4 V
- Tegangan di resistor ketiga: V3 = I × R3 = 1 × 6 = 6 V
Hasil ini menunjukkan bahwa jumlah tegangan di setiap resistor sama dengan tegangan total sumber daya (2V + 4V + 6V = 12V).
Baca juga: Pengertian PHB dan Fungsinya dalam Instalasi Listrik
Rangkaian seri adalah dasar dari banyak aplikasi listrik dan elektronik. Meskipun sederhana, pemahaman tentang rangkaian ini sangat penting untuk mendalami konsep listrik lebih lanjut. Dengan mengetahui cara kerja, keuntungan, dan kelemahannya, kita dapat memilih jenis rangkaian yang sesuai untuk berbagai kebutuhan.
Dalam kehidupan sehari-hari, rangkaian seri digunakan dalam berbagai perangkat sederhana, seperti lampu senter dan rangkaian pengujian. Dengan terus berlatih, pemahaman kita tentang rangkaian ini akan semakin baik.
Jika Anda tertarik untuk memahami lebih jauh tentang rangkaian listrik, pastikan untuk mencoba merancangnya sendiri menggunakan alat sederhana.
