Cara Menentukan Kaki Transistor tanpa Multimeter

Transistor adalah komponen elektronik yang sering digunakan dalam berbagai rangkaian elektronik. Sebagai komponen aktif, transistor memiliki tiga terminal atau kaki utama, yaitu:

1. Emitter (E)
2. Base (B)
3. Collector (C)

Mengetahui fungsi dan posisi kaki transistor sangat penting, terutama saat menyusun rangkaian. Biasanya, multimeter digunakan untuk menentukan kaki-kaki ini. Namun, dalam beberapa situasi, kita mungkin tidak memiliki multimeter. Berikut adalah cara menentukan kaki transistor tanpa menggunakan multimeter dengan metode yang sederhana dan efektif.

1. Pahami Datasheet Transistor

Sebelum mencoba metode manual, langkah pertama adalah mencari datasheet transistor. Datasheet adalah dokumen teknis yang diterbitkan oleh produsen komponen dan mencakup informasi detail, seperti susunan kaki dan karakteristik listrik.

• Langkah:
  • Cari nomor seri transistor, biasanya tercetak pada badan transistor (contoh: BC547, 2N2222, atau TIP31).
  • Gunakan perangkat seperti komputer atau smartphone untuk mencari datasheet melalui internet.
  • Periksa diagram pin pada datasheet untuk mengetahui konfigurasi kaki transistor.

Jika datasheet tidak tersedia atau sulit ditemukan, lanjutkan ke metode berikutnya.

2. Identifikasi Bentuk dan Jenis Transistor

Ada beberapa jenis transistor yang umum digunakan, seperti:

• Transistor Bipolar Junction Transistor (BJT): Tipe NPN atau PNP.
• Field Effect Transistor (FET): Tipe MOSFET atau JFET.

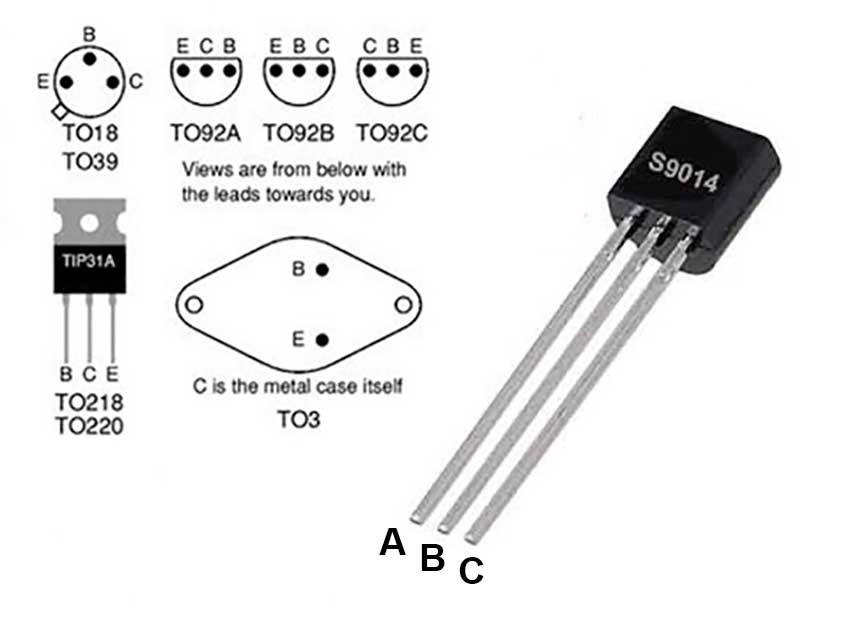

Transistor biasanya memiliki salah satu dari tiga bentuk fisik:

• TO-92: Bentuk kecil dengan tiga kaki lurus.
• TO-220: Bentuk lebih besar dengan pelat logam di belakang.
• TO-3: Bentuk bulat dengan dua kaki dan casing logam besar.

Berdasarkan bentuknya, posisi kaki transistor dapat diprediksi:

• Pada transistor TO-92, biasanya kaki dari kiri ke kanan (jika bagian datar menghadap kita) adalah Emitter, Base, Collector untuk jenis NPN, atau Collector, Base, Emitter untuk jenis PNP.
• Untuk TO-220, urutan kaki sering kali Base, Collector, Emitter dari kiri ke kanan (jika melihat bagian depan).

Baca juga: Pengertian dan Bagian-bagian Multimeter (Avometer) Analog

3. Gunakan LED dan Resistor untuk Pengujian

Cara sederhana untuk menentukan kaki transistor adalah dengan menggunakan LED dan resistor. Metode ini memanfaatkan sifat dasar transistor sebagai saklar atau penguat.

• Alat yang Dibutuhkan:
  • LED (1 buah)
  • Resistor (1 kOhm)
  • Sumber daya (baterai 9V atau adaptor DC kecil)
  • Kabel jumper
• Langkah Pengujian:
  1. Sambungkan salah satu kaki transistor ke sumber daya melalui resistor.
  2. Sambungkan LED ke salah satu dari dua kaki lainnya.
  3. Lakukan percobaan untuk menentukan kombinasi yang membuat LED menyala. Saat LED menyala:
     • Kaki yang terhubung ke negatif adalah Emitter.
     • Kaki yang terhubung ke LED positif adalah Collector.
     • Kaki tengah yang tidak terhubung langsung adalah Base.

Ulangi proses ini dengan kombinasi berbeda untuk memastikan hasilnya akurat.

4. Analisis Fungsi Transistor

Transistor BJT memiliki dua tipe utama:

• NPN: Aliran arus dari Collector ke Emitter terjadi jika arus kecil mengalir ke Base.
• PNP: Aliran arus dari Emitter ke Collector terjadi jika arus kecil mengalir keluar dari Base.

Anda dapat menentukan jenis transistor dengan menggunakan metode LED:

• Jika LED menyala ketika Base terhubung ke positif, transistor adalah tipe NPN.
• Jika LED menyala ketika Base terhubung ke negatif, transistor adalah tipe PNP.

5. Gunakan Rangkaian Sederhana

Membangun rangkaian sederhana dapat membantu menentukan kaki transistor. Berikut adalah salah satu rangkaian dasar yang dapat digunakan:

• Rangkaian Switching dengan LED:
  • Sambungkan resistor ke salah satu kaki transistor (anggap sebagai Base).
  • Sambungkan kaki lainnya ke LED dan sumber daya.
  • Coba beri sinyal pada Base (melalui resistor) dengan menyentuhnya menggunakan jari.
  • Jika LED menyala, kaki yang disentuh adalah Base, kaki positif LED adalah Collector, dan kaki yang terhubung ke negatif adalah Emitter.
• Rangkaian Penguat Sederhana:
  • Buat rangkaian penguat dengan memasukkan sinyal audio kecil ke Base melalui kapasitor.
  • Sambungkan speaker kecil ke Collector.
  • Jika sinyal diperkuat, konfigurasi kaki yang digunakan sudah benar.

Baca juga: Cara Membaca Hasil Pengukuran Multimeter Analog

6. Gunakan Metode Kapasitansi Jari

Metode ini memanfaatkan kapasitansi alami jari manusia. Saat jari menyentuh Base transistor, sinyal kecil dapat diinduksi dan mengaktifkan transistor.

• Langkah:
  1. Sambungkan kaki transistor yang diasumsikan sebagai Collector ke LED dan resistor.
  2. Sambungkan kaki Emitter ke negatif sumber daya.
  3. Sentuh kaki tengah (diasumsikan Base) dengan jari.
  4. Jika LED menyala, asumsi Anda benar.

7. Perhatikan Polaritas Kaki

Pada transistor NPN, Base biasanya menerima arus positif untuk mengaktifkan aliran dari Collector ke Emitter. Pada PNP, Base menerima arus negatif. Polaritas ini bisa diuji dengan sumber daya sederhana dan resistor.

Baca juga: Jenis-jenis Simbol Kapasitor dan Penjelasannya

Menentukan kaki transistor tanpa multimeter membutuhkan pemahaman dasar tentang sifat transistor dan kreativitas dalam menggunakan alat yang tersedia. Metode-metode seperti memanfaatkan datasheet, mengidentifikasi bentuk fisik, menggunakan LED dan resistor, serta membangun rangkaian sederhana dapat membantu dengan mudah.

Dengan teknik-teknik ini, Anda tidak hanya dapat menentukan kaki transistor tetapi juga memahami cara kerjanya secara lebih mendalam. Pemahaman ini akan sangat berguna bagi Anda yang sering bekerja dengan rangkaian elektronik.
