Jangka sorong merupakan salah satu alat ukur yang sering digunakan dalam fisika dan berbagai bidang teknik. Alat ini memiliki tingkat presisi yang tinggi, sehingga sangat berguna dalam mengukur panjang, diameter, maupun kedalaman benda-benda kecil. Untuk memahami penggunaannya, khususnya bagi mereka yang sedang belajar fisika, mari kita bahas secara mendetail tentang cara membaca jangka sorong.
Apa Itu Jangka Sorong?
Jangka sorong adalah alat ukur yang digunakan untuk mengukur panjang, diameter luar, diameter dalam, serta kedalaman suatu benda dengan akurasi tinggi.
Alat ini memiliki dua skala pengukuran, yaitu skala utama dan skala nonius. Skala nonius memberikan kemampuan untuk membaca hasil pengukuran dengan ketelitian lebih tinggi, biasanya hingga 0,1 mm atau 0,01 mm.

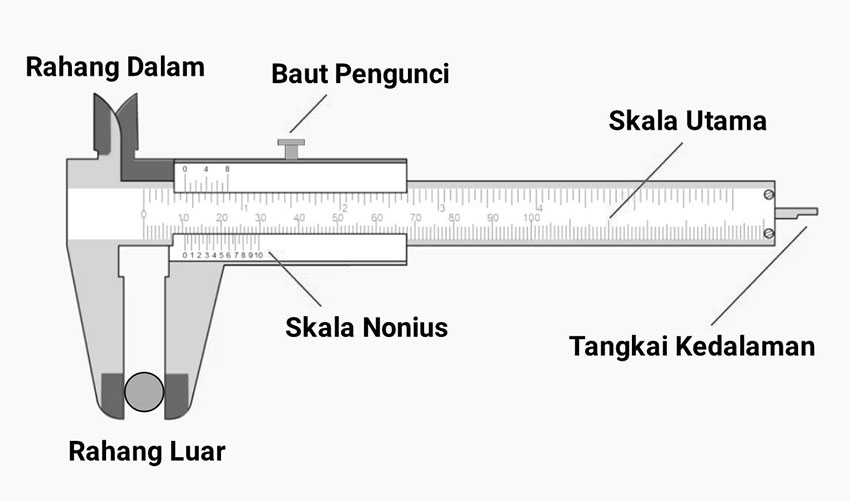

Bagian utama dari jangka sorong terdiri dari:
- Rahang luar: Untuk mengukur dimensi luar benda.
- Rahang dalam: Untuk mengukur dimensi dalam, seperti diameter bagian dalam sebuah cincin atau tabung.
- Batang pengukur kedalaman: Bagian ini digunakan untuk mengukur kedalaman suatu lubang atau rongga.
- Skala utama: Skala yang menunjukkan ukuran dalam milimeter atau sentimeter.
- Skala nonius: Skala tambahan yang memungkinkan kita membaca pengukuran dengan lebih presisi.
Baca juga: Fungsi Rahang Atas dan Rahang Bawah pada Alat Ukur Jangka Sorong
Mengapa Jangka Sorong Penting dalam Fisika?
Dalam eksperimen fisika, pengukuran yang akurat sangat penting untuk mendapatkan hasil yang valid. Jangka sorong memungkinkan pengukuran yang lebih detail dibandingkan dengan penggaris biasa.
Misalnya, ketika mengukur diameter sebuah kawat atau bola logam, ketepatan alat ukur seperti jangka sorong diperlukan untuk menghindari kesalahan pengukuran yang besar.
Pemahaman yang baik tentang cara menggunakannya akan membantu meningkatkan ketelitian dalam eksperimen laboratorium.
Cara Kerja Jangka Sorong
Sebelum kita masuk ke cara membaca hasil pengukuran, penting untuk memahami cara kerja jangka sorong. Alat ini memiliki dua skala:
- Skala Utama: Menunjukkan pengukuran kasar dalam milimeter atau sentimeter.
- Skala Nonius (Vernier): Digunakan untuk menunjukkan nilai desimal dari pengukuran.
Misalnya, jika skala utama menunjukkan 5,2 cm dan skala nonius menunjukkan tambahan 0,04 cm, maka hasil pengukurannya adalah 5,24 cm.
Langkah-langkah Cara Menggunakan Jangka Sorong
1. Pastikan Jangka Sorong Nol
Sebelum mengukur, pastikan jangka sorong berada pada posisi nol saat kedua rahangnya tertutup. Jika skala utama dan nonius tidak menunjukkan angka nol saat tertutup, maka jangka sorong perlu dikalibrasi ulang.
2. Buka Rahang Sesuai Benda yang Akan Diukur
Jika mengukur dimensi luar, buka rahang luar jangka sorong dan tempatkan benda di antara rahang tersebut. Jika mengukur dimensi dalam, gunakan rahang dalam yang lebih kecil.
3. Ambil Pengukuran pada Skala Utama
Setelah rahang menyentuh benda dengan pas, catat nilai pada skala utama yang berada tepat di sebelah kiri garis nol pada skala nonius. Ini akan memberikan angka pengukuran kasar. Skala utama biasanya memiliki ketelitian 1 mm atau 0,1 cm.
4. Baca Skala Nonius
Setelah mendapatkan nilai dari skala utama, langkah selanjutnya adalah membaca skala nonius. Cari garis pada skala nonius yang paling tepat sejajar dengan garis pada skala utama. Nilai ini adalah tambahan desimal yang perlu ditambahkan ke pembacaan skala utama.
5. Hitung Hasil Akhir
Jumlahkan nilai yang diperoleh dari skala utama dan skala nonius untuk mendapatkan hasil akhir pengukuran.
Baca juga: Rumus dan Contoh Soal Jangka Sorong
Contoh Cara Membaca Jangka Sorong
Mari kita lakukan simulasi membaca jangka sorong. Misalkan kita sedang mengukur diameter sebuah bola logam.
- Skala Utama: Setelah rahang menyentuh bola logam, kita melihat bahwa garis nol skala nonius berada di angka 2,1 cm pada skala utama. Ini berarti pengukuran awal adalah 2,1 cm.
- Skala Nonius: Selanjutnya, kita mencari garis pada skala nonius yang paling sejajar dengan garis pada skala utama. Misalnya, garis kelima pada skala nonius sejajar dengan garis skala utama. Jika setiap garis nonius bernilai 0,02 cm, maka kita mendapatkan tambahan 0,10 cm.
- Hasil Akhir: Pengukuran total adalah 2,1 cm + 0,10 cm = 2,20 cm.
Ini adalah contoh sederhana, tetapi prinsipnya dapat diterapkan pada berbagai pengukuran dengan jangka sorong.
Tips dalam Menggunakan Jangka Sorong
- Pegang dengan Stabil: Pastikan jangka sorong dipegang dengan stabil saat mengukur agar tidak ada pergeseran yang mempengaruhi hasil.
- Kalibrasi secara Berkala: Jika sering digunakan, lakukan kalibrasi secara berkala untuk memastikan keakuratannya.
- Gunakan dengan Tekanan yang Tepat: Jangan menekan terlalu keras saat mengukur benda yang lunak karena dapat menyebabkan deformasi dan hasil pengukuran yang salah.
- Jaga Kebersihan Alat: Setelah digunakan, bersihkan jangka sorong dan simpan di tempat yang aman agar tetap dalam kondisi baik.
Jenis-jenis Jangka Sorong
Ada beberapa jenis jangka sorong yang umum digunakan, tergantung pada kebutuhan dan tingkat presisi yang diinginkan:
- Jangka Sorong Manual: Alat ini bekerja secara mekanik dengan skala utama dan nonius. Anda perlu membaca hasil pengukurannya secara manual.
- Jangka Sorong Digital: Versi modern dari jangka sorong yang menampilkan hasil pengukuran pada layar digital. Ini mempermudah pengguna untuk membaca hasil pengukuran dengan cepat dan akurat.
- Jangka Sorong Dial: Memiliki dial yang menunjukkan hasil pengukuran tambahan, sehingga pengguna dapat lebih mudah membaca hasil tanpa melihat skala nonius.
Kesalahan Umum dalam Penggunaan Jangka Sorong
Meskipun jangka sorong merupakan alat yang sederhana, beberapa kesalahan umum dapat terjadi selama penggunaannya:
- Tidak Nol Kembali: Selalu pastikan alat dalam posisi nol sebelum melakukan pengukuran. Jika tidak, pengukuran akan meleset.
- Pembacaan Nonius yang Salah: Kesalahan dalam membaca skala nonius bisa menghasilkan nilai yang tidak akurat. Pastikan untuk selalu mencari garis yang benar-benar sejajar.
- Pengukuran dengan Tekanan Berlebihan: Tekanan yang berlebihan saat mengukur benda lunak bisa mengakibatkan hasil yang salah. Tekan rahang dengan lembut agar mendapatkan hasil yang tepat.
Baca juga: Hukum Kekekalan Energi: Penjelasan Lengkap dan Aplikasinya dalam Fisika
Menggunakan jangka sorong dengan benar membutuhkan latihan dan ketelitian, namun dengan pemahaman yang baik tentang cara membaca skala utama dan skala nonius, Anda dapat melakukan pengukuran dengan sangat presisi.
Alat ini sangat penting dalam dunia fisika, terutama ketika ketepatan adalah kunci dalam eksperimen dan pembuatan peralatan teknis.
Dengan mempraktikkan langkah-langkah yang telah dijelaskan di atas, Anda akan lebih percaya diri dalam menggunakan jangka sorong dan mampu mendapatkan hasil pengukuran yang akurat.
Semoga artikel ini membantu Anda memahami cara membaca jangka sorong dan bagaimana penggunaannya yang tepat. Selamat belajar dan bereksperimen!
