Jembatan Wheatstone adalah rangkaian listrik yang dirancang untuk mengukur resistansi (hambatan listrik) dengan akurasi tinggi. Penemuan ini pertama kali diusulkan oleh Samuel Hunter Christie pada tahun 1833, tetapi lebih dikenal karena Sir Charles Wheatstone yang mempopulerkannya pada tahun 1843.
Hingga kini, jembatan Wheatstone tetap menjadi alat penting dalam bidang elektronika dan instrumentasi, terutama dalam eksperimen laboratorium dan kalibrasi perangkat elektronik.
Prinsip Dasar Jembatan Wheatstone

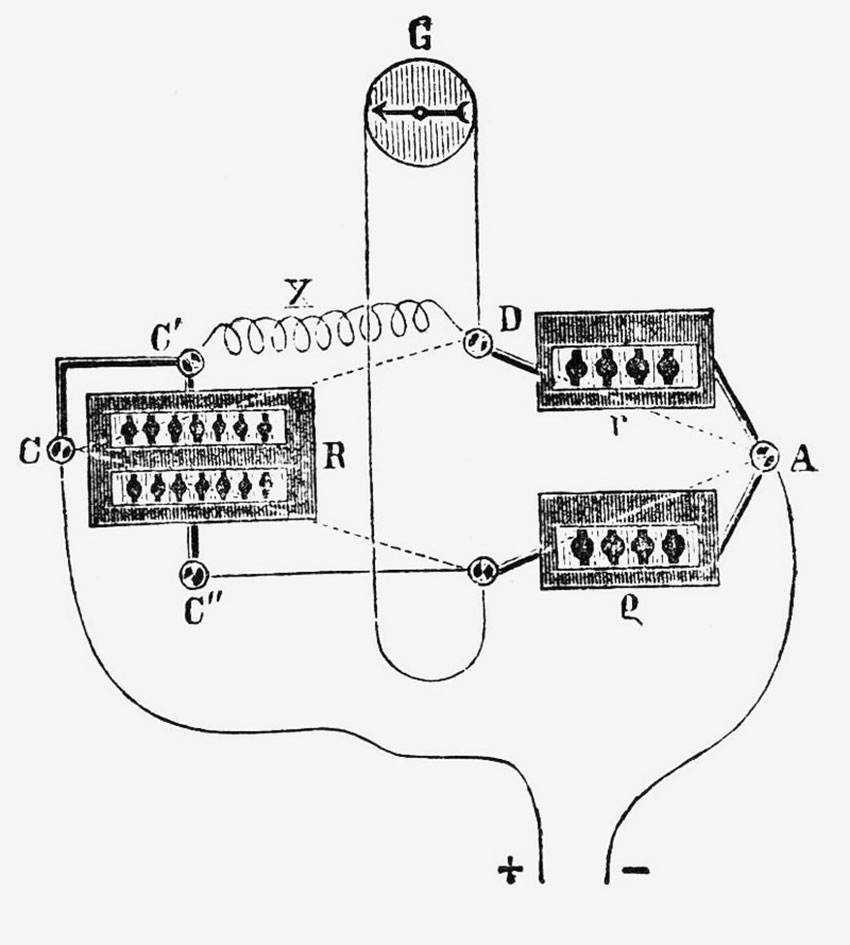

Jembatan Wheatstone terdiri dari empat resistor yang dihubungkan dalam bentuk persegi panjang, dengan galvanometer di tengah sebagai pengukur arus.
Dua di antara empat resistor ini memiliki nilai resistansi yang diketahui (R1 dan R2), satu resistor dengan nilai resistansi variabel (R3), dan satu resistor yang nilai resistansinya tidak diketahui (Rx) yang akan diukur.
Prinsip kerjanya sederhana, yaitu dengan mengatur nilai R3 sehingga tidak ada arus yang mengalir melalui galvanometer, kondisi ini disebut null balance. Ketika jembatan berada dalam kondisi seimbang, persamaan matematis berikut berlaku:
Dengan menggunakan persamaan ini, nilai resistansi yang tidak diketahui (Rx) dapat dihitung dengan mudah.
Baca juga: Cabang Ilmu Fisika Kinematika, Apa yang dipelajari?
Fungsi dan Kegunaan
Fungsi utama jembatan Wheatstone adalah untuk mengukur resistansi dengan ketepatan yang sangat tinggi, yang tidak dapat dicapai dengan alat ukur resistansi konvensional. Beberapa kegunaan jembatan Wheatstone dalam dunia teknik dan elektronika adalah:
- Pengukuran Resistansi Rendah: Dengan presisi tinggi, jembatan Wheatstone dapat mengukur resistansi yang sangat kecil, yang sering digunakan dalam pengukuran kabel, sensor suhu, atau material dengan resistansi rendah.
- Kalibrasi Instrumen: Jembatan ini sering digunakan untuk mengkalibrasi peralatan listrik seperti voltmeter dan ammeter, memastikan akurasi pengukuran pada alat-alat tersebut.
- Deteksi Kerusakan pada Kabel: Dalam bidang telekomunikasi, jembatan Wheatstone digunakan untuk mendeteksi kerusakan atau titik gangguan pada kabel, dengan cara menghitung perubahan resistansi yang terdeteksi di sepanjang kabel.
- Aplikasi dalam Sensor: Sensor strain gauge, yang digunakan untuk mengukur tekanan atau deformasi, memanfaatkan prinsip kerja jembatan Wheatstone. Perubahan bentuk fisik material yang terhubung ke sensor menyebabkan perubahan resistansi, yang kemudian dihitung menggunakan jembatan ini.
Baca juga: 7 Syarat Pengetahuan Ilmiah: Pengertian, Kriteria, dan Contoh
Aplikasi Modern Jembatan Wheatstone
Walaupun metode ini sudah dikembangkan lebih dari satu abad lalu, prinsip dasar jembatan Wheatstone tetap relevan hingga saat ini, terutama dalam dunia elektronika modern. Berikut adalah beberapa contoh aplikasi modernnya:
1. Sensor Strain Gauge
Dalam aplikasi mekanik dan teknik sipil, strain gauge adalah sensor yang umum digunakan untuk mengukur deformasi atau tekanan pada suatu objek. Jembatan Wheatstone digunakan untuk mendeteksi perubahan kecil pada resistansi strain gauge, sehingga memungkinkan pengukuran deformasi yang sangat akurat.
2. Pengukuran Suhu dengan Termistor
Termistor adalah sensor suhu yang resistansinya berubah seiring dengan perubahan suhu. Jembatan Wheatstone digunakan untuk mendeteksi perubahan resistansi tersebut dan mengkonversikannya menjadi informasi suhu.
3. Pengujian Bahan
Jembatan Wheatstone juga digunakan dalam pengujian material untuk menentukan konduktivitas listrik dari bahan tertentu, terutama bahan semikonduktor.
Baca juga: Syarat Suatu Pencampuran Benda yang homogen atau heterogen
Kelebihan dan Keterbatasan
Kelebihan:
- Presisi tinggi dalam pengukuran resistansi.
- Mudah digunakan dan dirancang dengan komponen sederhana.
- Aplikasi yang luas dalam berbagai bidang, mulai dari pengukuran laboratorium hingga industri.
Keterbatasan:
- Jembatan ini tidak efektif untuk mengukur resistansi yang sangat tinggi.
- Jika komponen yang digunakan tidak cukup presisi, hasil pengukuran bisa tidak akurat.
- Dalam kondisi medan elektromagnetik yang kuat, galvanometer bisa terganggu, yang memengaruhi hasil pengukuran.
Kesimpulan
Jembatan Wheatstone adalah alat ukur yang sederhana namun sangat penting dalam dunia teknik dan elektronika. Dengan keunggulannya dalam memberikan pengukuran resistansi yang akurat, jembatan ini tetap relevan hingga saat ini. Aplikasinya yang luas dalam kalibrasi instrumen, pengujian material, dan berbagai sensor membuatnya menjadi alat yang tidak tergantikan di berbagai bidang industri dan penelitian.
Jika Anda tertarik untuk lebih memahami teknik pengukuran resistansi atau aplikasi jembatan Wheatstone, banyak sumber daya dan alat simulasi yang dapat membantu Anda mengeksplorasi cara kerja alat ini lebih dalam.
